如何解决零线电流过大的问题

返回列表来源:领步电能质量发布时间:2023-07-13加入收藏关注:-

专家讲堂2


          信息化和节能降耗是现代社会的主旋律。以电脑为代表的信息设备极大提高了社会效率,以节能灯、变频技术为代表的节电技术大大提高了电能的利用率。随着信息技术的普及,电脑等信息设备已经成为楼宇中主要的电气负荷之一。而随着国家加强对能耗的控制,白炽灯将在近期内全部淘汰,取而代之的是高效节能灯。然而,信息设备和LED屏、LED等这类节能设备的普及带来的一个严重后果就是谐波污染问题。
          我们在这里所说的零线电流过大的情况是,当三相负荷平衡时,仍然会出现零线电流过大的现象,并且另想电流是相线电流的2-3倍左右。这种情况一般出现在以下场合:
电脑集中的建筑物中
大屏幕显示屏
大面积的广告牌
舞台调光设备
          而电脑、节能灯、LED屏、直流风机等包含单相整流电路的非线性负荷在运行时都会产生比较严重的三次谐波,在低压配电系统造成的危害也越来越常见,主要的现象包括以下几方面:
1) 零线过流发热:导致电缆发热老化,成为诱发火灾的重点隐患;
2) 变压器过温异响:限制了变压器容量的有效发挥,缩短了变压器的寿命;
3) 配电保护异常跳闸:即使线路上的负荷还没有达到配电设计容量,也会频繁跳闸,造成配电系统不稳定,影响正常供电;
4) 电能明显浪费:配电系统中存在比较大的三次谐波电流,会直接消耗掉额外的电能,造成电能的浪费。


零线电流过大的原因
          零线上的电流超过相线电流是巨大的安全隐患。
          零线上没有过流保护装置,因为电工规范中不允许在零线上安装保护装置。因此,零线即使在电流过大的情况下,也不会出现保护,而是任凭零线发热。在一般建筑物中,零线的截面积不会超过相线的截面积,甚至小于相线的截面积。因此,如果零线上的电流超过相线电流,就会过热。

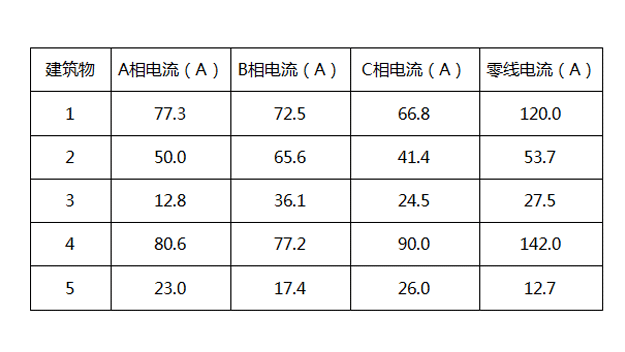

相线电流与零线电流对比


          上面我们已经看到,零线上的电流最大会达到相线电流的1.73倍。根据P=I2R的公式,零线上的功耗是相线功耗的1.732倍,也就是3倍!
          如此大功耗,会导致零线温度很高,一个结果是将零线烧断,另一个后果是造成火灾隐患。

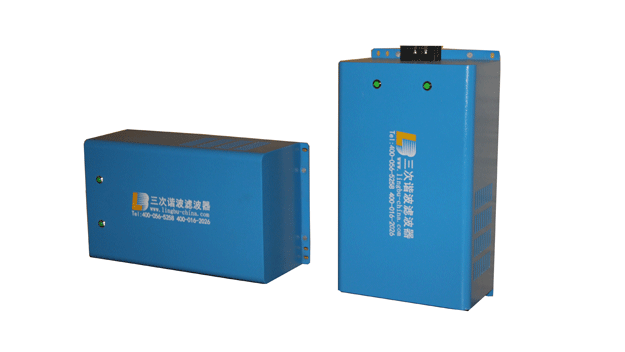

零线三次谐波滤波器产品图

模块蓝色效果图

蓝色模块效果图




3

灰色模块效果图


产品技术特点
有效滤除整条零线上谐波电流
减小谐波电流带来的电气火灾隐患
可以滤除零线上 90%的 3 次谐波电流
可以减小相线电流
具有节能的效果
采用专用滤波电容,可靠性高
结构简单,安装方便,运行稳定
减小电磁干扰

          15年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
