很多人对安装三次谐波零线电流滤波器有所犹豫，不知道是否能带来实实在在的省电效果，其实，这都是因对零线谐波治理没有进行过深入的了解所导致的！

经过北京领步项目实践，可以肯定的说，零线滤波器确实能够节省电能。由于使用LB3NPF后，变压器、电缆、零线等的发热情况改善，必然能够节省能量。当然，节省能量的多少与原来这些部件的发热情况有关。原来发热越严重，安装LB3NPF三次谐波零线电流滤波器后节省的能源越多。

 LB3NPF-三次谐波滤波器

根据测试，节省的能量大概在2~10%之间。节省的能量主要与2个因素有关：

1)配电线路的长度：配电线路的长度越大，节省电能的效果越明显。

2)配电线路的方式：共用零线的场合比零线分开的场合节电效果明显。关于零线共用和零线分开的概念如图22-1所示。

安装LB3NPF的节电效果如图22-2所示。从图中可以看出上述结论。对于分开的零线，44米长时，能够节省整个零线损耗电能5~7%，而对于14米长的零线，仅能节省整个零线损耗电能2~4%。如果零线的总长度仍然为44米，但是有30米为共用零线，14米为分开零线，则整个零线损耗电能节电效果达到7~10%。

在实际的建筑物中，零线共用与零线分开的混合系统是典型情况，因此，可以预期节省整个零线损耗电能的8~10%。

对于节电设备而言，这是十分可观的数值。如果一个2500KVA变压器系统，整个零线损耗电能功率为100kW，节省8%电能，就意味着每小时就能够节省8度电，如果一天按照15小时计算（开机时间为早8点至晚11点），则一天节省120度电，一年节省120365=43800度电。按照每度电1元计算，每年节省43800元。

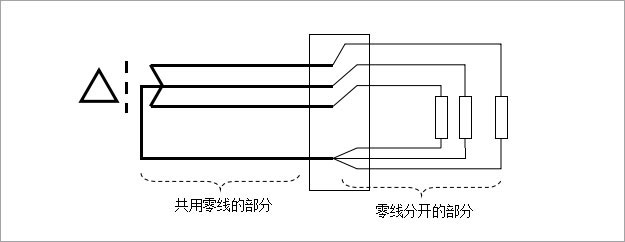

图22-1 共用零线的示意图

图22-2 LB3NPF的节电效果
