零线电流过大——巨大的火灾隐患！

返回列表来源：领步电能质量发布时间：2017-03-27分享加入收藏关注：-

          大家知道，电气线路一旦超过额定的负荷，就会严重发热，形成火灾。因此人们为了安全，在线路上安装了一些过流保护装置。当线路上的电流超过额定值时，过流保护装置会自动切断线路，避免火灾的发生。
           但是，零线上没有过流保护装置，因为电工规范中不允许在零线上安装保护装置。因此，即使零线电流超过相线电流，也不会出现保护，而是任凭零线发热。在相线上的过流保险还没有动作之前，零线已经发热严重，从而会导致火灾，或者零线被烧断的后果。零线断开时，会导致电网上的电器设备损坏。在一般建筑物中，零线的截面积不会超过相线的截面积，甚至小于相线的截面积。因此，如果零线上的电流超过相线电流，就会过热，零线上的电流超过相线电流是巨大的安全隐患。

       我们来说一个数据：零线上的电流Z大会达到相线电流的1.73倍。根据P=I2R的公式，零线上的功耗是相线功耗的1.732倍，也就是3倍!如此大功耗，必然会导致零线温度很高，一个结果是将零线烧断，另一个严重的后果就是会引起火灾。
       那么，面对零线电流过大这个问题，我们就只能任凭其发展而束手无策吗？答案当然是否定的。我们知道，相线与零线共同构成了3次谐波电流的通路，如果零线阻断了3次谐波电流，相线上自然就没有3次谐波电流了。因此，LB3NBF能够对整个供电系统的3次谐波电流进行治理。用LB3NBF治理零线的3次谐波电流主要的好处是从全系统的角度治理，配电系统上的任何设备都能够受益。
       LB3NBF是一种针对性的3次谐波电流解决方案，是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置，该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。
       需要提到的一点是，在选用三次谐波零线滤波器解决零线电流异常问题时，装置的安装方式要特别注意。LB3NBF串联安装在系统的零线上。可以安装在配电系统的任何位置，即可以安装在变压器的输出端，也可以安装在总配电柜处，也可以安装在分配电盘处。但是LB3NBF安装的位置不同，3次谐波电流抑制作用和节电效果不同。

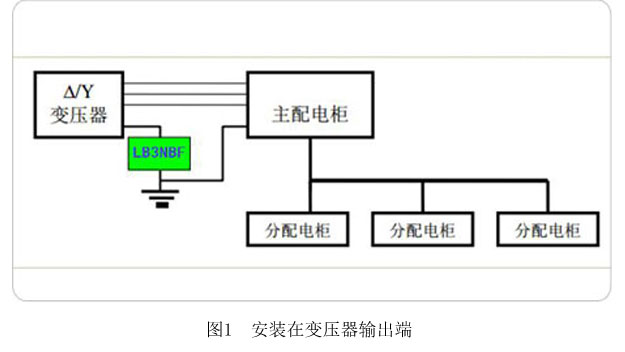

     （1）第一种安装方式
       安装在变压器的输出端（主配电柜的输入端）这种安装方式能够充分的发挥LB3NBF的效能， 减小变压器下端所有零线上的3次谐波电流，避免继电保护器误动作。同时，能够降低变压器的温度。注意：LB3NBF 的下游与地线连接。

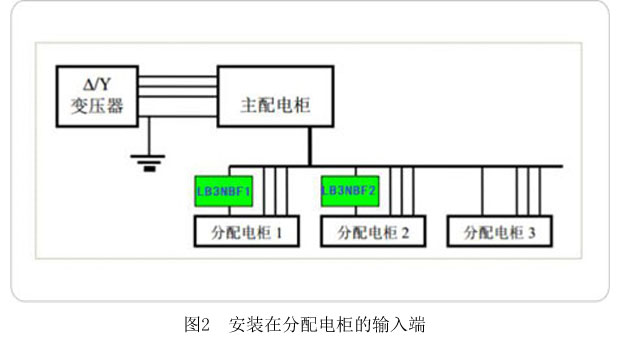

      （2）第二种安装方式
       安装在分配电柜的输入端。这种安装方式适合于对局部线路进行保护。例如，分配电柜1是为某个大尺寸的LED屏幕供电的，则LB3NBF1能够减小LED屏幕相关电路产生的3次谐波电流，使LB3NBF所在的零线电流大大低于相线电流。 如分配电柜3的负荷以线性负荷为主，就不需要安装 LB3NBF。如果在每个为非线性负荷供电的分配电柜上都安装了LB3NBF，则总配电柜、变压器也就避免了3次谐波电流的危害。

          LB3NBF三次谐波零线滤波器安装简单，治理效果非常好，能够滤除零线上85%的三次谐波电流，可以有效的减少谐波电力带来的电气火灾隐患。

           [北京领步]凭借13年来累积的经验案例，解决了中小企业电能质量问题的准确定位，在国内同类厂商中无论是业绩案例还是技术成熟度，都能跻身行业前列。有源滤波器提升35%以上的谐波滤除能力，了解更多<谐波治理装置>，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
