           我们在长期的工程实践中，经常发现零线电流过大，大约等于相线电流，有时达到相线电流的1.7倍；传统的电工理论告诉我们，当三相电路的负荷平衡时，零线上的电流为零，或者很小。为什么现在这个理论不对了呢？其实这是因为3次及3次成倍数的谐波电流在零线上的叠加。下面就三次谐波产生的原因、危害及解决方法做一个详细的分析。

           一、三次谐波产生的原因

           三次谐波电流主要来自于单相整流电路。

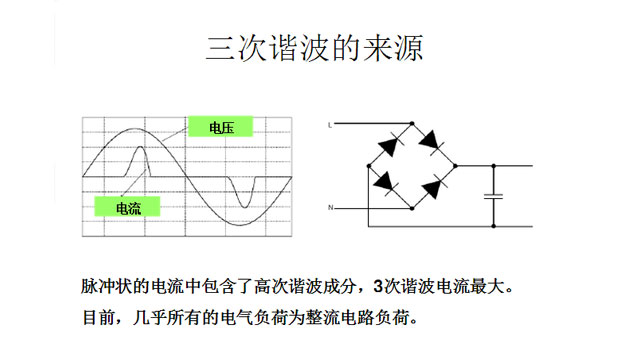

           图1 是一个典型的单相整流电路，电路中的电容是平滑电容，大部分整流电路中都包含这个电容，否则直流电压的纹波很大。这个电容是导致三次谐波电流的主要原因。

 图1    三次谐波的来源

         熟悉电路的人都知道，平滑电容的电压被充电到交流电的峰值后，就维持在交流电峰值附近。当交流电的电压低于电容上的电压时，电网上没有电流流入负载。这时，负载的电流由电容供给，随着输出电流，电容的电压开始降低，在某个时刻，交流电的电压会高于电容上的电压，这时，电网上才会有电流流入电容（给电容充电，使电容上的电压升高）和负载中。因此，电网仅在接近电压峰值的时刻向负载输入电流，电流的形状为脉冲状。通过付立叶分析可知，这种脉冲状的波形包含丰富的三次谐波成分。

          二、产生三次谐波的主要负载

          当今社会几乎所有的电子电路都需要用直流供电来工作，因此整流电路无处不在。其中对配电系统造成巨大影响的典型设备包括：
         1. 通信设备、UPS电源
         2. 电脑为代表的信息设备、办公自动化设备
         3. 大型医疗设备
         4. 电视机为代表的家用电器，特别是变频空调、电磁炉等
         5. 节能灯、调光灯等照明设备
         6. 大尺寸的LED屏幕
          电视机和计算机的电流为很窄的脉冲波，这是很典型的单相整流电路的电流波形，实际上，任何使用开关电源作为直流电源的设备都会产生这种电流的波形。这是三次谐波电流的主要来源。
          目前大量使用的大尺寸LED屏幕，采用很多开关电源并联供电，因此LED屏幕产生的3次谐波电流很大。调光灯通过控制可控硅的导通角来控制电压的有效值。因 此，他的电流也不是正弦波，而是左下图所示的波形。这种波形有很陡的上升沿，因此还包含较高次数的谐波。节能灯也是目前常见的负载，他的电流也是脉冲状的。实际上，现代建筑物中，节能灯导致的三次谐波电流已经成为主要的危害。

            三、三次谐波引起的故障

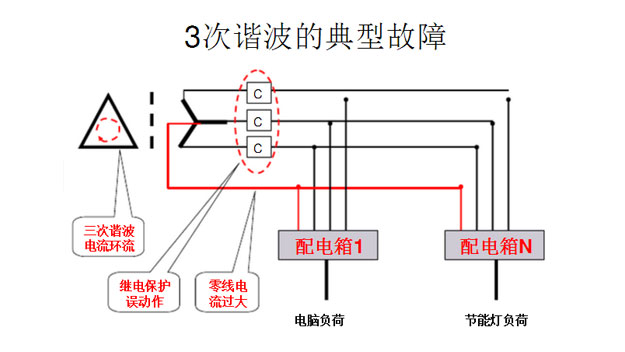

图二    3次谐波的典型故障

      1. 三次谐波引起变压器过热
      谐波电流在流过变压器时，会造成变压器的损耗增加，从而导致变压器的温度过高。其中，三次谐波电流造成变压器过热的情况Z为严重。当负载全部为信息设备和节能灯时，变压器的容量往往仅能达到铭牌上标称容量50%。
变压器的初级绕组温度很高，尽管变压器还没有达到额定的功率。这是由于3次谐波电流在初级绕组中形成环流所致。
       2. 三次谐波引起跳闸
       过流保护装置意外动作，虽然实际电流并没有达到保护的阈值，这是由于包含3次谐波的电流在同样有效值的条件下具有更大的峰值。
       3. 三次谐波引起零线过热
       零线电流超过相线电流，尽管3相的负荷平衡，往往导致零线过热。造成零线过热的原因就是零线电流过大。零线不同于相线，他没有过流保护装置，因此在电流过大的情况下，不会进行保护，只能任凭发热。在一般配电系统中，零线的截面积并不比相线大（甚至更小），超过相线的电流必然会导致零线过热；零线上没有保险装置，不能象相线那样在过流的清况下自动断开。因此，零线上过大的电流必然导致零线过热。

       四、解决三次谐波的办法
       上述提到了三次谐波的产生以及三次谐波容易引起的故障，那么出现了三次谐波的问题该如何解决？目前对于三次谐波的治理，效果比较明显的方法有两种：

图3    解决3次谐波的办法

       1.有源滤波器（LBAPF）
       当对电压畸变率有较高的要求时，可以使用有源滤波器。需要注意的是，有源滤波器仅对其安装位置的上游有作用，对于下游没有任何效果。因此要注意安装的位置。不能安装在变压器的下端，这样仅能够降低变压器的温度，对于降低零线温度没有任何作用。
       2.三次谐波零线滤波器

           如果对于电压畸变率没有严格的要求，仅是为了消除3次谐波电流的种种不良影响，使用零线谐波电流阻断器是性价比Z高的方法。只要在变压器的次级安装一台LB3NBF，就能够保护整个系统免受三次谐波电流的危害。但是LB3NBF作用仅在于消除３次谐波电流的影响，对于改善整个系统的电能质量效果较小。
