零线电流大于相线电流的原因分析

返回列表来源：领步电能质量发布时间：2017-06-08分享加入收藏关注：-

          若三相负载平衡，进线主零线电流为零；当三相负载略为不平衡时，进线主零线才有较小电流的；只有当三相中的一相出现断相时，进线主零线电流才有可能大于相线电流。由于广告灯箱里边的电源采用了单相整理、会产生大量的三次谐波、通常的电源三次谐波含有率在80%左右、而三次电流谐波由于相位角、矢量角完全相同、故不能相同抵消、只能在中性线（零线）叠加造成、从而造成零线电流大于相线电流。可加装新恒基的零序滤波器能滤除90%以上的零线电流。三相不平衡时，中线上会承受不平衡电流，同时，若三相中存在3次谐波，会在中线上叠加，即中线电流为三相3次谐波电流之和。

零线电流大于相线电流的原因
          1、三相正弦对称交流电，在三相对称负载即平衡负载时，由于电流矢量大小相等，方向即相位互差120度，其矢量和为零即其零序电流为零;
          2、三相正弦对称交流电，在三相不对称负载即不平衡负载时，由于电流矢量大小不相等，方向即相位互差不全是120度，其矢量和不为零即其零序电流为不平衡电流，但是小于任一相电流;
          3、三相正弦对称交流电源，在三相负载中由于非线性元件如二极管的存在，三相负载电流中存在直流分量和三次的整数倍的高次谐波时，零序电流为其算术和，即零序电流有可能大于相线电流，如三相半波整流电路，任一相电流为负载电流的1/3，此负载电流就是零序电流;
          4、但是，在三相桥式整流电路中，由于在交流电的正、负半周都有电流，且在一周内正、负半周对称，三相之间对称，也就是说直流分量和三次的整数倍的高次谐波不存在，所以三相电流的矢量和为零，即零序电流为零;
          5、在单相桥式整流电路中，由于在交流电的正、负半周都有电流，且在一周内正、负半周对称，所以此单相电流的直流分量和三次的整数倍的高次谐波不存在;
          6、如果三相负载均为单相桥式整流电路这样的负载，尽管不平衡，其三相电流的矢量和不为零，即零序电流不为零，零线电流也不会大于相线电流。

零线电流过大的解决方法

          零线上的电流Z大会达到相线电流的1.73倍。根据P=I2R的公式，零线上的功耗是相线功耗的1.732倍，也就是3倍!如此大功耗，必然会导致零线温度很高，一个结果是将零线烧断，另一个严重的后果就是会引起火灾。 那么，面对零线电流过大这个问题，我们就只能任凭其发展而束手无策吗？答案当然是否定的。

          我们知道，相线与零线共同构成了3次谐波电流的通路，如果零线阻断了3次谐波电流，相线上自然就没有3次谐波电流了。因此，LB3NPF能够对整个供电系统的3次谐波电流进行治理。用LB3NPF治理零线的3次谐波电流主要的好处是从全系统的角度治理，配电系统上的任何设备都能够受益。 LB3NPF是一种针对性的3次谐波电流解决方案，是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置，该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。

LB3NPF三次谐波滤波器产品选型
          LB3NPF分为模块化和整机两种外形规格，两者功能相同，只是外形有所区别，目的是为了更方便满足不同项目的需求。产品外形预览（颜色及容量均可定制）：

产品容量配置说明：

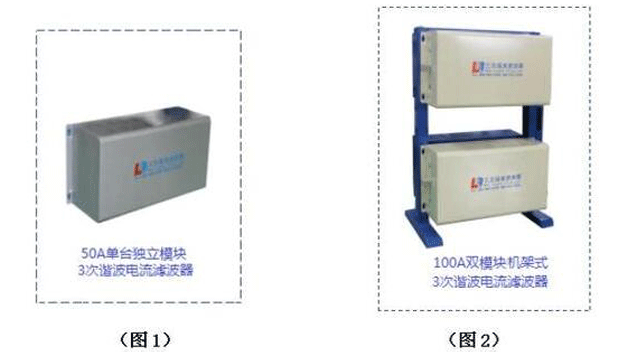

     （1）一个基准模块化LB3NPF产品容量为50A（外形如上图1所示），外形规格为宽460mm×深180mm×高280mm，400A以下容量产品由该规格模块组合并联组成；
     （2）100A规格产品采用机架式组合方式，由两台模块化产品组合（外形如上图2所示），外形规格为宽500mm×深220mm×高650mm；
     （3）150A和200A两种规格产品采用单排立柜式，分别由3台和4台模块化产品并联安装于立式柜体内（外形如上图3所示），外形规格为宽600mm×深350mm×高1600mm；
     （4）250A、300A、350A和400A四种规格产品采用双排立柜式，分别由5台、6台、7台和8台模块化产品背靠背两排并联安装于立式柜体内（外形如上图4所示），外形规格为宽600mm×深600mm×高1600mm；
     （5）400A以上大容量规格产品可以选择上述几种规格产品进行组合并联，例如需要500A的LB3NPF，可以选用200A和300A的LB3NPF各一台；如果需要600A，可以选用300A的LB3NPF两台。
     【无论单台50A基准模块化产品还是多台模块组合并联的较大容量产品，都有10%的容量裕度】

          [北京领步]凭借13年来累积的经验案例，解决了中小企业电能质量问题的准确定位，在国内同类厂商中无论是业绩案例还是技术成熟度，都能跻身行业前列。有源滤波器提升35%以上的谐波滤除能力，了解更多<谐波治理装置>，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
