6/10KV中高压直挂式与降压式SVG有源动态补偿装置的对比

返回列表来源：领步电能质量发布时间：2017-06-14分享加入收藏关注：-

          随着电网对电源点的电能质量要求不断提高，静止无功发生器SVG成为目前市场上自主研发的有源动态无功补偿装置，它能够有效提升电能质量，为系统提供无功功率，确保月平均功率因数达标。而中高压SVG的产品类型主要分为：直挂式、升压压式两种类型，今天小编就为大家普及一下两种类型SVG的性能与异同。

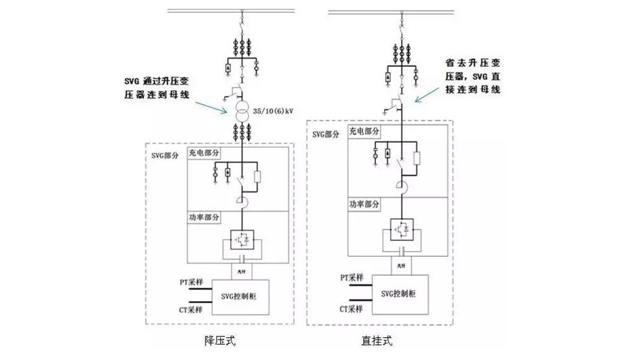

          顾名思义，两种类型的SVG的主要区别在于中间环节。SVG整机通过连接电抗器、隔离开关与35kV高压母线系统侧连接起来的为直挂机型。通过10kV/35 kV升压变压器、隔离开关与35kV高压母线连接起来的为降压机型。大致结构如下图所示。

直挂式SVG与降压式SVG的对比分析

（1）波形正弦度

          采用调制波反向的单极倍频移相载波调制方式，相邻两个三角载波移相角度θc采用半周期移相，即θc=π/N(N为级联单元个数)。，级联模块多的直挂机型，输出电压及电流波形的正弦度，要明显好于级联模块数量少的降压机型。

（2）响应速度

          SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。相对于相同无功配置容量来讲，直挂机型由于无变压器迟滞作用，响应速度相比较降压机型更快。

（3）控制难度

          对于星接级联SVG系统，需要进行每相各模块之间均衡控制，三相总电压控制及三相之间均衡控制。由于直挂机型涉及的H桥模块数量增多，相比较降压机型，增加了故障出现的概率，所以对功率模块、链路采样及控制环节的可靠性提出了较高的要求。

（4）安规绝缘

          从安规绝缘设计角度考虑，直挂机型的功率柜体Z小电气间隙及爬电距离相比较降压机型，都要严格的多。

（5）损耗

          降压机型由于存在降压变压器，变压器的损耗所占的比重较大，一般为额定容量0.5%。由于直挂机型电流小，单个模块损耗降低，但由于模块数量增加，整机损耗和降压机型差不多。

（6）维护

          直挂机型由于不存在升压变压器，不需要考虑消防、变压器维护等问题，维护工作量减小。但是由于模块数量增加，相应提高了故障出现的概率，在维护方面的优势不明显。

（9）成本

          对于直挂机型，通过电抗器与中高压母线直接连接，节约了变压器昂贵的造价成本，但是模块数量的增加，使整机系统成本上升。进行成本对比，对于10 MVar以上的机型，采用直挂方案，成本比较有优势。对于10 MVar以下的机型，采用降压方案，成本比较有优势。

6KV/10KV降压式静止无功发生器SVG

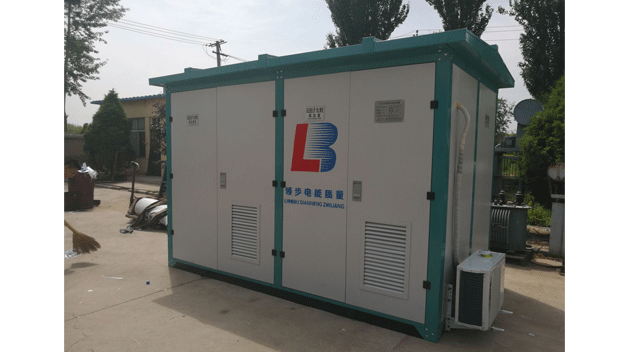

          北京领步专业生产6KV/10KV降压式静止无功发生器，助力光伏发电、新能源领域等配电系统，解决无功功率不足的问题，提高系统功率因数的同时优化配电电能质量，了解更多产品详情，欢迎拨打全国免费服务热线：400-056-5258。产品外形如下所示：
