【苏州】领步有源滤波器为金龙汽车解决大麻烦(下)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



——谐波治理分析及方案选取


谐波负载:整流设备

使用场所:金龙海格客车电泳涂装车间

采购设备:4台三相三线300A整流设备专用有源滤波器

产品型号:LBAPF3L-400V/300A


谐波治理方式选取及分析】

在本项目中,用户10#和13#变压器低压配电系统内谐波含量非常高,Z高时都达到680A左右,而且还存在一定含量的2次3次谐波电流,再加之无功补偿柜已经配套到位,因此客户方治理的目标是严格消减抑制系统内的各次谐波含量低于国家谐波的安全限值考核要求,甚至希望超越国家标准达到欧盟标准的考核要求,以求具有前瞻性一劳永逸地保证生产负载长期安全稳定生产,鉴于此仅能采用可以精确滤波的有源滤波方式方能满足用户的高标准谐波治理需求。


新闻案例-文章中间配图-9-1


【谐波治理方案】

选配领步公司的LBAPF3L-400V/300A三相三线有源滤波器共计四台,具体配置如下表1所示:


治理配电系统 计算谐波总电流 使用原来APF容量 新增APF容量 APF配置型号 配置数量
10#变压器 680A 80 A 600 A LBAPF3L-400V/300A 2台
13#变压器 670 A 70 A 600 A LBAPF3L-400V/300A 2台

10#变压器APF现场安装点示意图:

新闻案例-文章中间配图-9-3

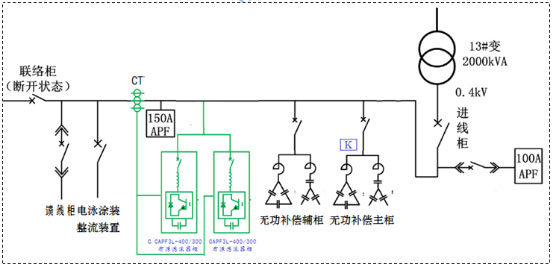

13#变压器APF现场安装点示意图:

新闻案例-文章中间配图-9-4

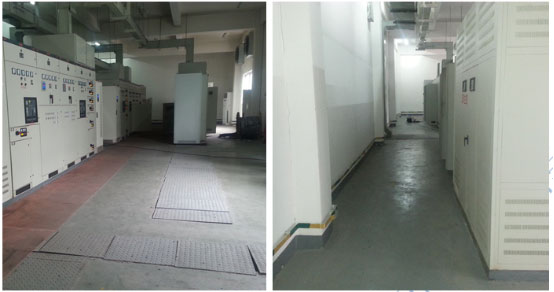

10#变压器配电柜前预留电缆沟场地、10#和13#变压器配电柜后侧通道场地:

新闻案例-文章中间配图-9-6


有源滤波器产品现场安装图片:

新闻案例-文章中间配图-9-5


【项目验收】

由领步(北京)电能质量设备有限公司提供的有源滤波器(LBAPF3L)于2014年11月25日在补偿点通电并投入使用精确滤波,在正常运行一段时间后,设备运行良好。


1)10#变压器:

项目治理前,当电涌整流器正常工作时(原配置有250A的有源滤波器,但容量远远不够),谐波含量高达26%。经过领步进一步谐波治理后,滤波效果非常明显,以A相作为电流评判标准,数据如图:


负载运行状态 治理前总谐波电流 治理后总谐波电流 实际测量的基波电流 电流畸变率
小型物件 889A 52.1A 578.4A 9.90%
中型物件 1254A 78.9A 813.2A 9.70%
大型物件 1794A 85.9A 1088A 7.90%

2)13#变压器:

项目谐波治理前,当电涌整流器正常工作时(原配置有100A的有源滤波器,但容量远远不够),谐波含量高达71.5%。经过领步进一步谐波治理后,滤波效果非常明显,以A相作为电流评判标准,数据如图:


负载运行状态 治理前总谐波电流 治理后总谐波电流 实际测量的基波电流 电流畸变率
小型物件 1166A 54.4A 543.5A 10.00%
中型物件 1239A 58.8A 606.2A 9.70%
大型物件 1473A 58.3A 757A 7.70%

[领步北京公司]凭借13年来累积的经验案例和解决中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列,确保谐波过关,电费有奖不罚。了解更多LBAPF3L谐波治理,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
