【河北】领步变频专用有源滤波器助奎山集团解决谐波问题（下）

返回列表来源：领步电能质量发布时间：2015-12-10分享加入收藏关注：-

——谐波治理分析及方案选取

客户名称：河北奎山集团塑编公司

谐波负载：变频设备

使用场所：塑编生产车间

采购设备：1台三相三线300A变频专用有源滤波器

产品型号：LBAPF3L-400V/300A-BP

【谐波治理方法选取与分析】

在本项目中，用户对配电系统谐波治理的要求是严格消减抑制系统内的谐波含量，消除谐波引起的损毁变频器和电容补偿装置的危害。而无论是变压器400V母线还是各个变频器负载支路上的功率因数都能达到0.9 以上，因此现有的无功补偿装置可以不用投入系统，治理谐波的重点集中于消除对大功率变频器的危害，而整个配电系统内谐波源负载变频器数量多分布广，设备与设备之间也会形成谐波叠加和干扰，因此采用有源滤波方式来实行精确谐波治理，可以更好地解决对变频器负载的谐波危害。

【谐波治理方案】

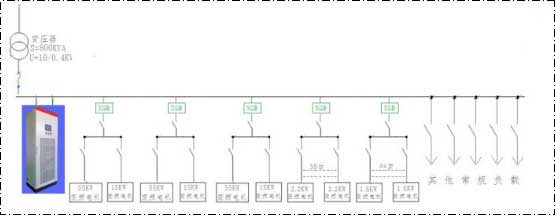

400V母线集中治理方法：在变压器低压400V母线加装较大容量的有源滤波器，来吸收消减所有负载支路产生谐波经过汇聚叠加到400V母线后的总谐波，根据测试数据分析，400V总谐波电流Z高达到275.8A，考虑到进一步满足运行还会引起谐波的增加，因此需要配置一台北京领步公司的LBAPF3L-400/300 三相三线有源滤波器，同时还需在五条变频器出线支路上加装五台XGB谐波隔离保护装置来隔离五条出线之间的相互干扰，安装方式如下图所示：

【项目验收】

由领步(北京)电能质量设备有限公司提供有源电力滤波器(LBAPF)于2014年9月17日在补偿点通电并投入使用，在正常运行一周后，设备运行良好。

将实测的数据主要包含三相电流、三相电压波形、电流谐波、以及各次的谐波含量柱状图。其中我公司的有源滤波器(LBAPF)主要是针对谐波进行滤除。治理前后的对比数据如图：

波次	治理前	治理后
5次	175A（24%）	1.6A（0.2%）
7次	83.2A（11.4%）	0.6A（0.1%）
11次	15.5A（2%）	0.7A（0.1%）
13次	16.6A（2.2%）	0.8A（0.1%）
总谐波含量	22%	1.50%

[北京领步]凭借13年来累积的经验案例，解决了中小企业谐波治理问题的准确定位，在国内同类厂商中无论是业绩案例还是技术成熟度，都能跻身行业前列。有源滤波器提升35%以上的谐波滤除能力，了解更多LBAPF有源滤波器，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线：400-056-5258，我们期待您的来电!
