【河北】变频专用有源滤波器,东纶科技坚决选择北京领步(上)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



——项目前期数据测试


客户名称:河北廊坊东纶科技实业有限公司

谐波负载:变频设备、照明设备等

使用场所:水刺非织造布生产车间

采购设备:2台三相三线150A变频专用有源滤波器

产品型号:LBAPF3L-400V/150A-BP


【项目背景】

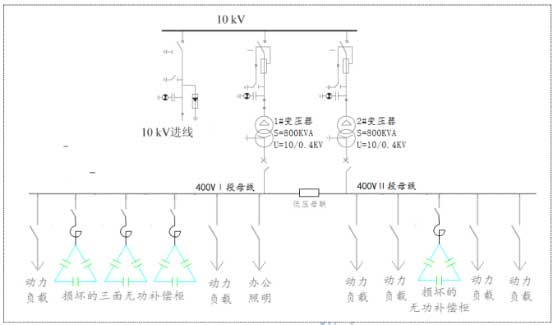

廊坊市东纶科技实业有限公司配电系统如下图所示:一条10KV高压进线供电两台容量800KVA变压器,变电电压等级为10KV/0.4KV,两台变压器低压侧母联并列运行,主要负载包含多台变频器的生产车间动力负载和办公照明等配套负载, 原来配置的共计四面柜体的无功补偿装置因为老旧和谐波干扰而损坏严重,都已经退出运行。现准备对该配电系统进行技术改造,调整这两台并列运行的变压器为分列运行方式,同时更新配套的各类配电柜和谐波滤波补偿装置。


新闻案例-文章中间配图-2-1


新闻案例-文章中间配图-2-2


受廊坊市东纶科技实业有限公司的邀约,领步(北京)电能质量设备有限公司派技术工程师前去进行电能质量测试并受委托依据测试概括设计谐波治理方案和组织实施。

【数据测试】

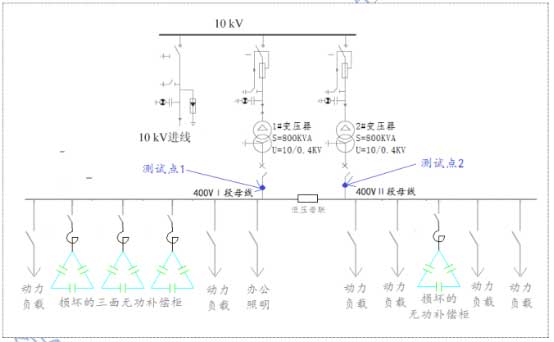

分别对配电间1#和2#变压器二次侧出线柜的母排进行了电压谐波、电流谐波、功率因数等测试。测试点分别选择在1#变压器的400V母线出线柜和2变压器的400V母线出线柜,如系统简图中所示。系统简图如下:


新闻案例-文章中间配图-2-3


测试点(400V) 有功功率 无功功率 功率因数 谐波电压畸变率 谐波电流畸变率
1#变压器 310.4KW 112.3kvar 0.92 4.80% 20.8%(>100A)
2#变压器 320.4KW 115.9kvar 0.92 5.20% 21.4%(106A)


谐波含量远大于国家标准的安全限值要求,其中以5次、7次谐波电流为主,占整个谐波电流的80%以上,急需进行谐波治理。想知道北京领步电能质量究竟是如何来给客户制定【谐波治理分析方案】的么?点击看看就知道了!

[北京领步电能质量]作为谐波治理专业厂商,13年研发谐波治理增效技术近百家高低压治理谐波用户,验证能提升谐波治理效果三成以上,提升35%以上的谐波滤除能力,保证治理谐波过关电费只奖不罚,把电能质量问题交给领步,准放心!了解更多变频器专用有源滤波器滤波补偿装置的详细信息,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
