【苏州】环境公司使用领步零线电流滤波器解决问题（上）

返回列表来源：领步电能质量发布时间：2015-12-10分享加入收藏关注：-

——项目前期数据测试

客户名称：江苏某环境科技有限公司

谐波负载：单相直流风机

使用场所：生产车间

采购设备：2台200A三次谐波零线电流滤波器

产品型号：LB3NBF-400V/200A

【项目背景】

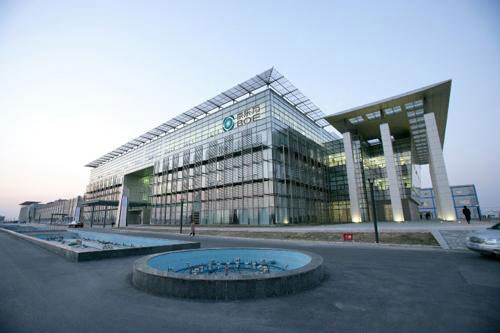

苏州某环境科技有限公司为重庆某知名电子厂用户，在11台变压器（8台容量2500KVA+3台容量1600KVA）的低压400V侧配装了大批量单相直流风机，每台风机额定功率为200-300W，每台变压器下配装有1200-1300台该规格小功率风机，集中安装在1-3条低压出线支路上，因为风机供电系统包含有单相交-直流整流电路，导致运行时产生比例很高的谐波馈入所在配电系统。

根据与客户和风机供应商三方沟通商讨，拟选择 C4N3TR404E 变压器下两条富士电机FFU出线进行治理试点，受委托，领步（北京）电能质量设备有限公司针对这两条风机负载出线的3次谐波和零线谐波电流进行治理方案设计。

【数据测试】

量测期间负载运行状况：

C4N3TR404E变压器下的负载主要为富士电机FFU、他牌FFU，消防风机等，此类设备在运行过程中无功需求量一般，但会产生大量谐波，C4N3TR404E变压器低压侧使用了NOKIAN电容器做无功补偿，分为八组共计398Kvar，量测期间因系统功率因素较高，无电容器投入运行，C4N3TR404E 变压器系统运行电流 648A（补偿未投入），负载运行率约为65%，现场测试数据摘录如下：

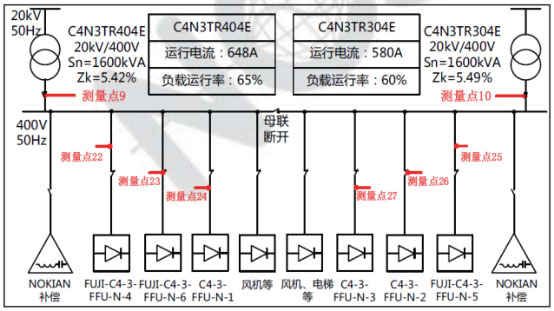

在量测点1-11（变压器的低压侧）位置使用电能质量测试仪进行不间断量测，获得系统的电流电压波形、功率、谐波等详细数据。

在量测点12-28（FFU和他牌FFU进线等）位置使用电能质量测试仪，进行不间断量测，获得系统的电流电压谐波等详细数据。

测试点	运行电流	总谐波电流/畸变率	3次	5次	7次	9次	11次	13次
C4N3TR404E变压器400V低压侧母线	648A	263.3A（40.63%）	233.39A	61.93A	38.9A	23.31A	14.34A	7.83A
FUJI-C4-3-FFU-N-4出线	226A	134.65A（59.58%）	128.22A	35.67A	17.58A	8.66A	6.99A	4.44A
FUJI-C4-3-FFU-N-6出线	190A	118.6A（62.42%）	112.99A	30.77A	14.83A	7.93A	5.92A	3.74A
