产品百科: 整流设备专用 FC

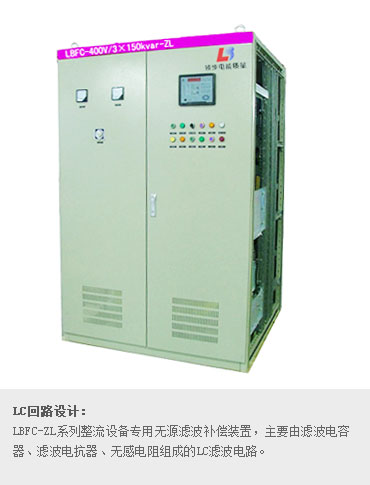

LBFC-ZL系列整流设备专用无源滤波补偿装置，主要由滤波电容器、滤波电抗器、无感电阻组成的LC滤波电路，根据谐波电流的成分、大小及无功需求来设计各滤波支路，采用自主研发仿真软件计算、设计、校验，使装置设计优化，能够在降低成本的同时，针对性滤除系统谐波成分并补偿无功功率。

产品简介:

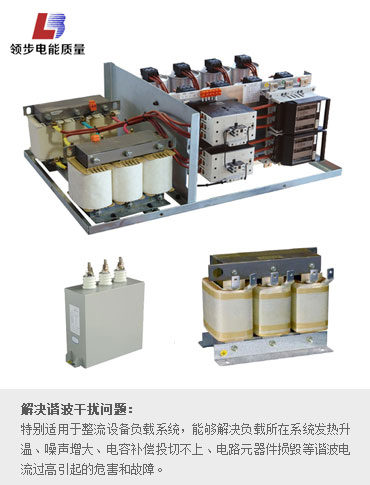

LBFC-ZL系列变频设备专用无源滤波补偿装置，主要由滤波电容器、滤波电抗器、无感电阻组成的LC滤波电路，根据谐波电流的成分、大小及无功需求来设计各滤波支路，采用自主研发仿真软件计算、设计、校验，使装置设计优化，能够在降低成本的同时，针对性滤除系统谐波成分并补偿无功功率。特别适用于整流器负载系统，能够解决负载所在系统发热升温、噪声增大、电容补偿投切不上、电路元器件损毁等谐波电流过高引起的危害和故障。

应用领域： 该产品广泛用于电力行业（各大电网公司、省电力公司、各地的供电公司）、风电、电气化铁道及城市轨道交通行业、石化和天然气行业、钢铁与冶金行业、矿山、造船业等各行业、工矿企业等使用变频器负载较多，且需要进行滤波补偿的的行业。

产品特别优势| ADVANTAGES

: 装置涵盖范围广泛

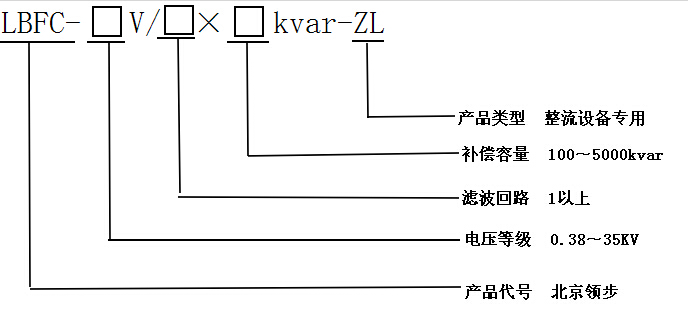

LBFC-ZL系列玻璃生产线专用无源滤波补偿装置，涵盖了从低压0.38KV到高压35KV的电压等级，容量从100kvar到5000kvar，方便不同工况的需求选择。

产品功能特点| CHARACTERISTIC

: 优质原件性价比高

寿命长、损耗低、运行温升小选用优质的滤波电抗器和滤波电容器，可靠性高、寿命长、损耗低、运行温升小、费用投入低。能够满足电网系统滤波兼补偿的需求，具有很高的性价比和实用价值。

: 结构简单、运行可靠

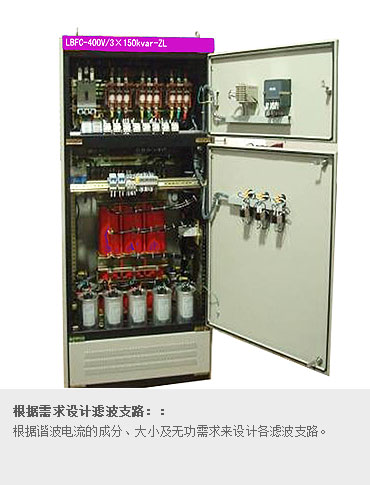

运行可靠性高，维护费用低对LBFC-ZL系列变频设备专用无源滤波补偿装置，主要由滤波电容器、滤波电抗器、无感电阻组成的LC滤波电路。模块化装配，结构简单，安装方便，运行可靠性高，维护费用低。根据用户场地的大小，每组滤波之路的滤波电容器可以装在柜内，也可以装在框架上，滤波电抗器可以叠装，也可以平放。

: 降低损耗，提高功率因数

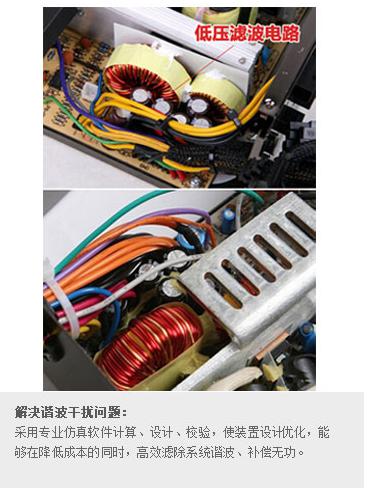

提高电网功率效果明显采用自主研发仿真软件优化设计参数,可避免与系统发生谐振。滤波效果明显，能够将谐波大部分吸收，维护良好的用电环境，保障电气设备安全运行，同时还能提高电网功率因数，收到良好的经济效益。

: 完备的保护系统

可选择不同保护系统装置的保护功能齐全，具有过电压保护、低电压保护、电流速断保护、过电流保护、中性点不平衡保护、开口三角保护、电压差动保护等。可根据实际情况选择以上保护。

重点性能参数| PARAMETER

滤波范围	滤波能力	无功补偿	补偿容量	工作方式
5、7、11、13次及以上	谐波滤除率达70%左右	功率因数大于0.90	100～5000kvar	连续工作

通讯性能配置| TO CONFIGURE

通讯接口	通讯协议	保护功能	CT监测告警	故障报警	智能云控新技术
RS485，网口	电总协议， Modbus协议，TCP/IP	过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护	有	有，最多报警记录500条	可选
