          零线有电流吗?这个问题被越来越多的人所关注！
           作为一个专业从事电能质量治理公司的技术人员，起初我们在谐波治理项目上遇到零线电流过大的现场问题时，同样感到一些疑惑、好奇，这份疑惑与好奇激发了我们的研究兴趣，如何有效解决零线电流过大、消除零线谐波，成了那段时间经常商讨的主要话题。

           首先从技术角度上来阐述零线电流这个问题：
           三相四线制供电，如果三条相线电流保持在平衡的状态下，零线是不会存在电流的，这是常规用电标准常识；所以当零线出现电流时，很多人的第一反应三相电存在不平衡，只有三相不平衡时才会出现零线有电流的问题；

          在项目负载三相相对平衡的条件下，零线依然存在较高的电流含量，且高出相线电流甚至达到两倍以上，导致系统零线和变压器温度升高、过热，长期运行会造成系统损耗，严重时还可能引发零线断裂、过温着火等事故发生，会给经济财产安全带来极大的损失。

          针对这种现象，我们领步技术部门对零线电流过大这样的现场进行全面系统测试，并实时采集数据和长时间周期监测，多方位多点位的采集系统运行过程中电能质量变化情况，经过几个同类现场的测试数据研究，结合其它项目数据进行对比分析，总结出导致零线电流过大原因与项目现象。
           1、从现场测试数据分析中，我们可以了解到，在三条相线电流相对平衡的情况下，造成零线电流过大的主要成分是零线上存在大量的3次谐波电流，占比在70%-80%以上，这样多的3次谐波是如何产生的呐！
           2、根据各种项目测试数据对比发现，零线电流过大的项目现场多以商业项目为主，也有部分工业负载，与大型的三相三线制的工业负载不同的是，这些项目的主要负载特点是由单相整流设备、开关电源、电脑、节能灯、LED屏等电力电子设备构成；

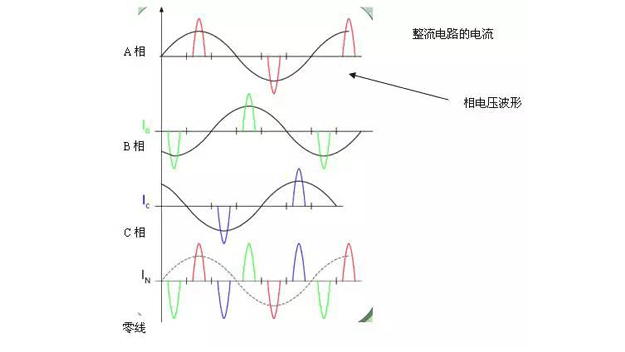

           3、由于这些单相整流设备和节能电子产品在使用运行时，会产生大量谐波电流，以3、5、7、9、15等次谐波为主，3次谐波与9、15等倍数谐波为零序谐波，在相位叠加流向零线，使零线上的零序谐波放大，超出相线电流，造成系统过热，线路损坏等问题，其中3次谐波含量最大，占零线电流的80%以上；而5、7等次谐波在相线抵消，只有少量的剩余部分流向零线，对线路不会造成影响。
           4、根据项目系统电能质量变化的特点与测试数据分析，配置有源滤波器虽然可以解决谐波电流对变压器和网侧造成的干扰，达到国家标准要求，但却无法消减负载侧的谐波干扰问题，负载侧零线电流还会大于相线，线路还会过热，隐患依然存在；

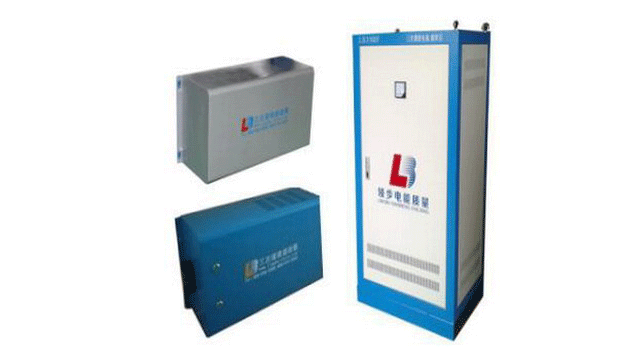

          北京领步电能质量公司结合有源滤波与无源滤波产品的技术理念，同时引进航天科工集团706所技术，针对零线3次谐波电流造成的危害问题，研发出新型的零线谐波电流治理设备-三次谐波电流零线滤波器(上图）和三倍频谐波相线滤波器（下图），不仅确保了变压器不受零线谐波的干扰同时也解决了负载侧零线电流过大不能安全运行的问题，为各大企业用电安全做出了有效保障。

          零线有电流吗？在信息化、节能化等现代先进的电力电子技术产品已成为社会应用主要组成部分，提高企业电能有效利用率，节约电能成本的同时，负载电能质量也出现了不同程度的变化，由于单相整流节能负载在整流过程中，会产生大量的零序谐波电流，其中以3次谐波电流为主，在零线叠加造成零线电流过大，甚至高出相线两倍以上。在这种情况下，零线有电流，而且是安全用电的第一大隐患！
