LBNPF-SS系列产品性能特点：

专注谐波治理13年的北京领步公司研发成功的LBNPF-SS系列零线电流滤波器，是针对商业综合体的负载特性而设计的零线谐波电流专用治理装置，它具有如下性能特点：

• 采用先进的模块化设计,体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；

• 模块外壳采用防腐不生锈、防磁抗干扰特性的优质不锈钢材料制成，适应各种安装现场；

• 治理装置具备运行状态灯光指示、散热风机自动温控与旁路开关备份三大辅助功能;

• 只需串接在ABC相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;

• 在负载三相电流相对平衡的运行状况下,零线上三倍频奇次谐波电流消除率达到85%以上；

由于商业综合体中存在零线电流异常增高问题的用电负荷都是单相整流负载，因此在负载配置与运行中都会存在程度不同的三相不平衡问题；而要彻底治理整个零线系统中异常增高的零线谐波电流，就必须采用串联型接线方式的零线电流滤波器，如果零线电流滤波器对负载三相不平衡的容纳系数太低，就会导致负载所承受的三相电压不平衡幅度过大而超出负载电压允许范围，因此对商业综合体负载三相不平衡的容纳处理不仅成为零线电流治理项目成败的决定因素，也是衡量行业内零线电流谐波治理厂家技术水平高低的关键指标；

通过我司对六十多家各类商业综合体零线电流谐波测评治理项目的分析总结可知：室外灯箱显示屏射灯等外景亮化与室内公共区域照明这两部分负载不平衡性程度比较小，即使存在较大不平衡也是可以通过调整负载配置使其尽量保持平衡，不平衡问题比较突出的是店铺商户这部分负载，虽然每个店铺负载容量不大但单相负载数量多，常常存在明显的三相不平衡还难以调整，数量众多的店铺汇合后，就导致供电回路三相不平衡比较严重，更有一些行业类商贸城，给店铺商户采用了单相线路供电方式，不仅在正常营业时间阶段给店铺供电的线路三相电流不平衡常达到30%以上，而且在早上营业开始阶段和晚上营业时间结束阶段，少量店铺会提前用电或者滞后用电，都会导致供电线路上电流较小但三相不平衡比例非常大，有时甚至出现缺相运行的极端不平衡状况，如果采用常规零线电流治理装置就会导致这些商铺电压太低而无法正常用电。

根据商业综合体需要进行零线电流治理的各类负载存在三相不平衡差异性大的特点，北京领步利用13年来积累的特殊谐波治理和三相不平衡治理的专业技术优势，在行业内率先开发成功”不平衡适应型”和”不平衡调节型”两种类型的商城商贸城专用零线电流滤波器,对于三相电流不平衡<25%的商业综合体单相整流负载供电回路，LBNPF-SS系列零线电流滤波器可以自动适应负载三相电流不平衡状况，控制三相电压的偏离幅度在国家标准许可范围内，保证负载设备的正常运行并大幅消减零线谐波电流80%以上；而对于三相电流不平衡≧30%的商业综合体单相整流负载供电回路，可以选择ST系列三相不平衡调节附加功能模块，对负载三相电流不平衡进行自动治理调节到平衡状态，如此不仅可以使零线电流谐波治理消减90%以上的更佳治理效果，三相电压的偏离幅度也可以控制更低的范围内；可以全面满足各类不平衡程度的商业综合体零线电流谐波治理需求。

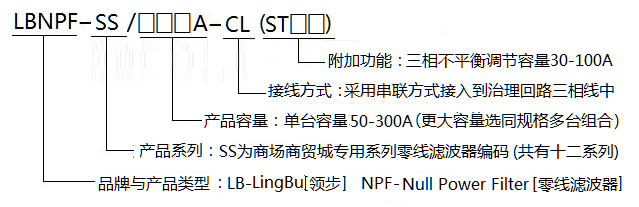

LBNPF-SS系列产品规格型号

LBNPF-SS系列商场商贸城专用零线电流滤波器的规格型号确定十分简单，根据需要治理负载回路相线电流的最大值来选择确定LBNPF-SS设备的电流容量，能消除的零线电流容量最高可达相线电流的三倍；ST三相不平衡调节附加功能需根据负载运行各阶段三相电流最大不平衡度来确定，当三相电流不平衡度<25%时无需选配ST三相不平衡调节附加功能，只有当三相电流不平衡度≥25%时，才需选择ST附加功能模块，需要治理调节的三相电流不平衡值就是ST配置容量(30-100A)。

LBNPF-SS系列产品容量配置

LBNPF-SS系列零线电流滤波器分为独立模块和成套柜两种外形规格，而独立模块又分为50A/60A/70A/100A/125A/150A/175A/200A/250A/300A十种容量规格，更大容量可以采用同规格多台产品组合。不平衡适应型(S型)功能为所有独立模块产品默认自带；不平衡调节型(T型)附加功能模块需单独配置并整合到成套柜产品。

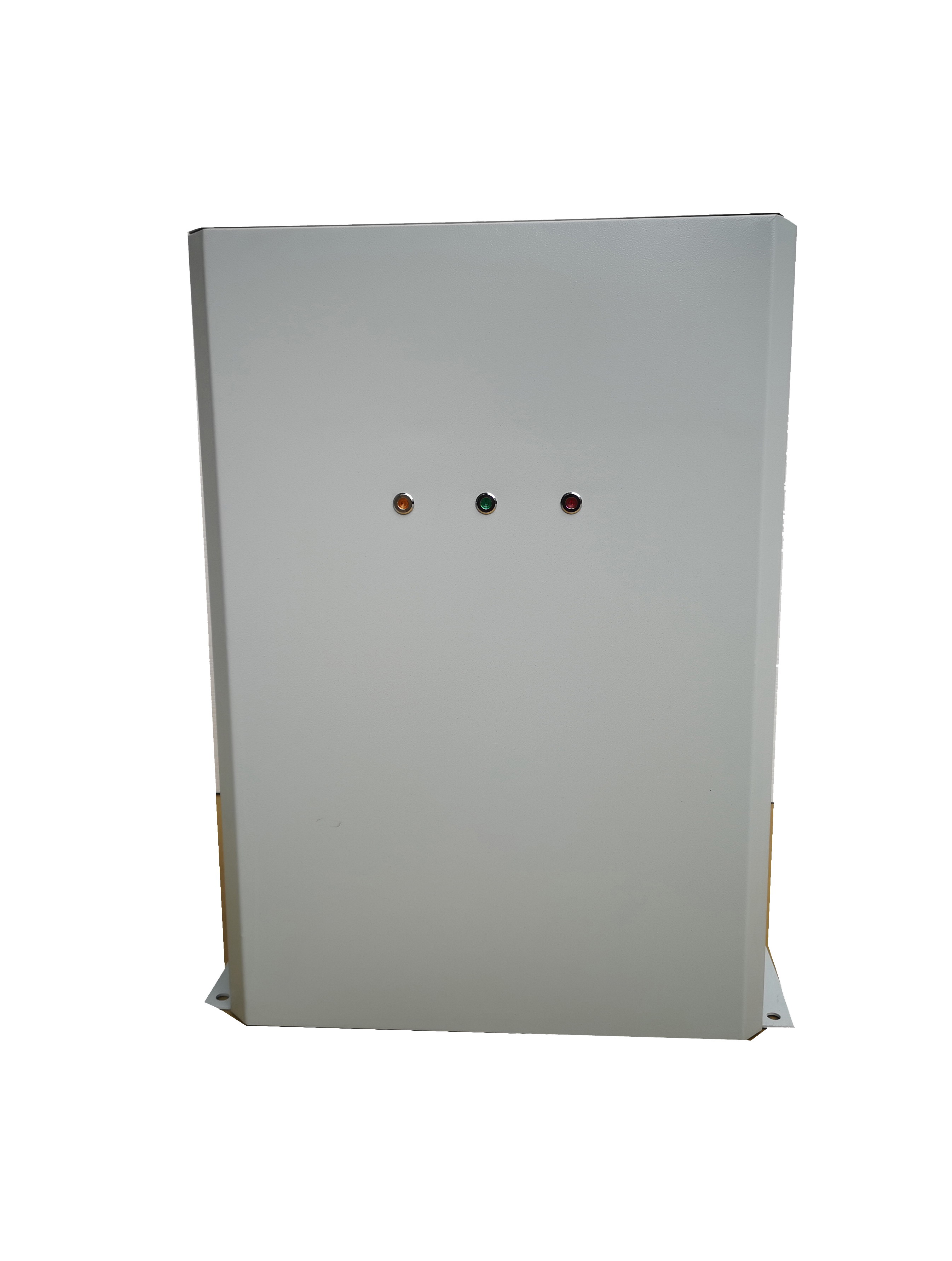

① 50A/60A/70A这三种小容量独立模块外观均为横式方形，外形规格均为W500mm×D210mm×H300mm，模块重量均为38KG，外形如下图1所示；

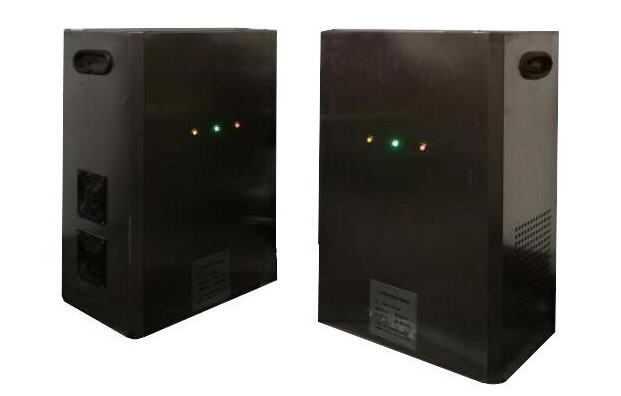

② 100A/125A/150A这三种中容量独立模块外观均为立式方形，外形规格均为W500mm×D300mm×H750mm，模块重量均为75KG，外形如下图2所示；

③ 175A/200A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D360mm×H750mm，模块重量均为100KG，外形如下图3所示；

④ 250A/300A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D300mm×H1250mm，模块重量均为150KG，外形如下图4所示；

⑤ 300A以内的规格产品直接采用一台横式或立式模块即可，模块集成了所有功能，可以直接挂装或落地安装后投入使用；模块外壳均采用了不锈钢材质制成，防护等级为IP20,如果需要安装在室外或其他特殊环境下，需要增加定制对应防护等级的配套柜体；

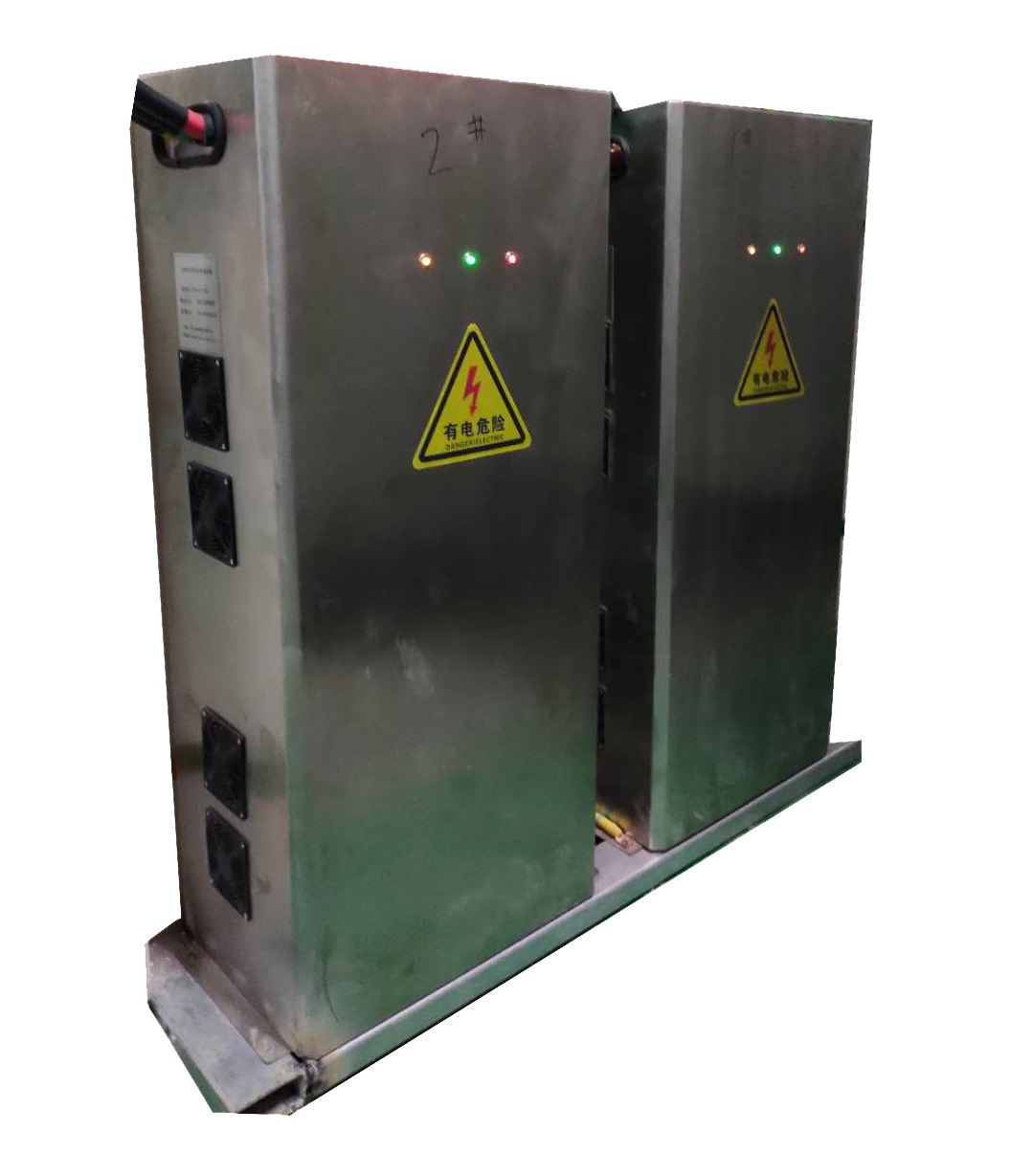

⑥ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合，如500A规格产品是由两台250A大容量立式模块并联组合而成，900A规格产品是由三台300A大容量立式模块并联组合而成，多台模块既可以直接挂装使用，也可以集成到一个柜体内，形成成套柜，外形如下图5所示

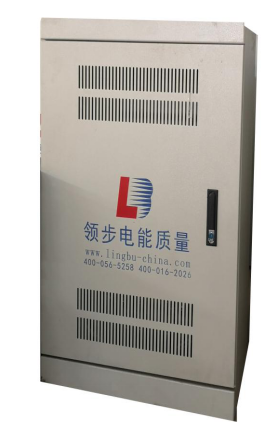

⑦ 户外安装设备必须定制户外防雨柜体，将零线滤波器模块安装到户外防雨柜体内，可以形成50-1500A各种规格容量的成套柜，外形如下图6所示

【图1】50A/60A/70A容量横式方形独立模块	【图2】100A/125A/150A容量立式方形独立模块
【图3】175A/200A容量立式方形独立模块	【图4】250A/300A容量立式方形独立模块
【图5】两台300A容量模块并联组合	【图6】户外防雨型双模块成套柜

LBNPF-LH系列产品安装接线示意图

LBNPF-SS系列产品安装场地要求

LBNPF-SS系列小容量横式方形模块既可以挂装在墙壁上，也可以安装在支架上，安装时要确认墙壁或支架的承重能力。LBNPF-SS系列中容量与大容量立式方形模块及成套整柜都是采用落地式安装方式；LBNPF-SS系列产品均内置温控散热风机，在设备内部温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此LBNPF-SS系列模块两侧进出风孔必须有200mm以上通畅排风空间。

针对有些商城或商贸城的单相负载回路比较分散，治理装置需要安装在狭小密闭的竖电井或楼层夹道内，不能满足通风散热的安装场地基本要求，我司可以特别定制热量非常小的CN零线串接型零线电流治理装置，只需采用静态自然冷却方式即可满足正常运行时的散热要求，定制方案根据具体需求定制，详情备索。
