零线电流异常治理

当计算机信息设备、节能灯等作为负载,相线的电流达到额定负荷时,零线上的电流必然会过流。由于零线上通常没有保险装置,不能像相线那样在过流的情况下自动断开。造成了严重的安全隐患。.

发展现状

随着计算机、彩色电视机、变频空调等办公、家用电器和节能灯、广告牌、LED屏等商业信息、节电设备的越来越广泛的应用,使低压三相供电系统中的单相整流负载越来越多,所产生的高次谐波电流对供电系统的影响也越来越大,甚至影响供电系统的安全运行。

当计算机信息设备、节能灯等作为负载,相线的电流达到额定负荷时,零线上的电流必然会过流。由于零线上通常没有保险装置,不能像相线那样在过流的情况下自动断开。因此,零线上发生过流必然会导致零线过热、开关柜中零线电流过大,不仅会导致频繁跳闸等误动作,还容易引发火灾等安全事故。

治理装置


LB3NBF

LB3NBF是一种针对性的3次谐波电流解决方案,是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置,该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。

LB3NBF安装在变压器的次级端,串联在零线上。LB3NBF对于3次谐波电流具有很高的阻抗,能够阻挡3次谐波电流从零线流回变压器,因此称为3次谐波电流零线滤波器。

我们知道,相线与零线共同构成了3次谐波电流的通路,如果零线阻挡了3次谐波电流,相线上自然就没有3次谐波电流了。因此,LB3NBF能够对整个供电系统的3次谐波电流进行治理。用LB3NBF治理零线的3次谐波电流特别优势是从全系统的角度治理,配电系统上的任何设备都能够受益。


特点与功能





招商加盟_37


LB3NBF的选用安装方法

LB3NBF串联安装在系统的零线上。可以安装在配电系统的任何位置,即可以安装在变压器的输出端,也可以安装在总配电柜处,也可以安装在分配电盘处。但是LB3NBF安装的位置不同,3次谐波电流抑制作用和节电效果不同。

LB3NBF与大家熟悉的有源无源谐波滤波器不同。一般的谐波滤波器仅能保证安装位置上游的谐波电流达到控制目标,而对下游的谐波电流没有效果。

LB3NBF对于其安装位置下游线路上的3次谐波电流具有良好的抑制作用,当然,下游没有了谐波电流,上游的谐波电流也就自然消失了。

由于LB3NBF能够对安装位置下游的所有线路上的3次谐波电流起到抑制作用。因此,建议尽量在上游的位置安装LB3NBF,这样受益的范围是LB3NBF下游的所有线路。
LB3NBF的安装过程很简单,只要将原来系统的零线分离开,将LB3NBF串联接入即可。连接好后,即可投入运行,不需要任何调试。

治理装置

生产_11

第一种安装方式

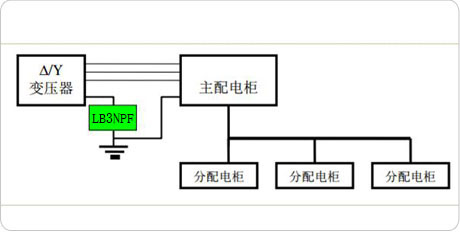

安装在变压器的输出端(主配电柜的输入端)这种安装方式能够充分的发挥LB3NBF的效能, 减小变压器下端所有零线上的3次谐波电流,避免继电保护器误动作。同时,能够降低变压器的温度。注意:这种安装方式只使用于80%以上负载都是单相整流负载的专用变压器,且LB3NBF下游的零线与地线必须分离,不能有混搭现象存在。

生产_22

第二种安装方式

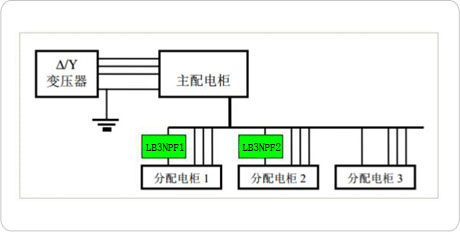

安装在分配电柜的输入端。这种安装方式适合于对局部线路进行保护。例如,分配电柜1是为某个大尺寸的LED屏幕供电的,则LB3NBF1能够减小LED屏幕相关电路产生的3次谐波电流,使LB3NBF所在的零线电流大大低于相线电流。 如分配电柜3的负荷以线性负荷为主,就不需要安装 LB3NBF。如果在每个为非线性负荷供电的分配电柜上都安装了LB3NBF,则总配电柜、变压器也就避免了3次谐波电流的危害。

LB3NBF的选型介绍

标准的LB3NBF有四种电流容量:50A、100A、200A、400A。当需要其他电流容量的LB3NBF时,可以用多台LB3NBF并联。例如,如果需要300A的LB3NBF,可以选用100A、200A的LB3NBF各一台;如果需要600A,可以选用200A、400A的LB3NBF各一台。LB3NBF的型号定义如下所示:

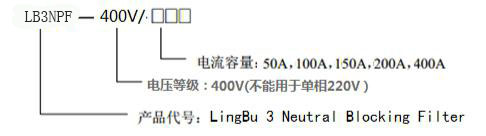

LB3NBF型号

LB3NBF的电流容量的确定十分简单,根据相线电流的大小确定 LB3NBF的电流容量,相线电流的容量就是需要配置的LB3NBF电流容量。

LB3NBF外形尺寸

型号规格 外形尺寸
宽A(mm) 厚B(mm) 高C(mm)
LB3NBF-30 450 320 850
LB3NBF-50 450 320 850
LB3NBF-100 450 350 960
LB3NBF-150 500 390 1100
LB3NBF-200 1100 460 900
LB3NBF-400 1200 460 93

[领步北京公司]是专注企事业单位用电异常问题治理专业厂商,致力于开发前端技术和产品,推动整个谐波治理行业发展。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<电能质量治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
