发展现状

目前，我国工业化进程不断加快，促进了社会经济的发展。但部分企业随意排放工业废物，严重危害到了自然环境。工业废气是非常重要的一个类型，会带来非常大的环境危害！工业废气多源于以石油、煤、高分子有机物作为主要生产原料的企业，例如喷漆、印刷、冶炼、橡胶、电镀、涂装、塑料、造粒等，主要有成分多样、毒性强、臭味浓、自燃温度低等特点，工业废气的粘合性极强，可附着在空气中的尘埃、油滴等固体颗粒物的表面，四处传播，不仅威胁动植物的生存，还会给人类的健康带来巨大的伤害，因此对工业废气进行合理控制，加强废气治理，不断提升工业废气治理技术水平已经成为刻不容缓的紧迫工作！

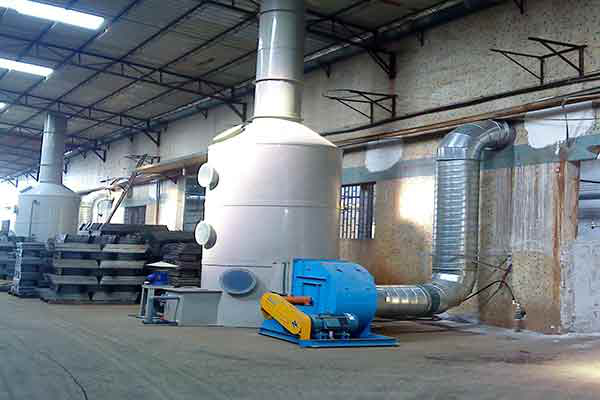

目前处理工业废气的方法有很多种，其中UV光氧催化法应用最为广泛，已经普遍应用于化工厂，电子厂，印刷厂，喷漆车间，涂装厂，食品厂，橡胶厂，涂料厂，石化行业等产生有机废气的场所。UV光氧催化废气处理设备，是运用数量众多的UV紫外光管产生的特定波长的高能UV紫外线光束，一方面对有机废气进行直接催化分解，另一方面处理通道内的空气进行分解产生氧化性极强的O?气体对有机废气进行氧化分解，将有机废气降解转化成低分子化合物、水和二氧化碳，再进行排放。其中关键器件UV紫外线光管属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致配电柜自身的供电线路零线电缆过流发热老化断裂，当众多UV紫外光管投入运行，零线谐波电流汇聚后还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为各类UV光氧催化废气处理设备必不可少的工作环节。

LBNPF-UV系列产品性能特点：

  UV光氧催化废气处理设备使用的单相UV紫外光管功率小但数量多，都严格按照不同类型设备的工艺标准来设计配置单相负载数量，且三相负载数量与运行功率也是尽可能均衡设计的，给设备供电的专用供电线路未经设计变也是固定无变化的；专注谐波治理13年的北京领步公司研发成功的LBNPF-UV系列零线谐波电流治理装置，是针对UV光氧催化废气处理设备负载特性而设计的零线谐波电流专用治理设备，它具有如下性能特点：

• 只需串接在零线上，滤波效果不受相线电流相位角调节变化影响，接线简单方便；

• 采用专有的零线谐振阻波仿真技术,在三相负载发生不平衡波动变化时保持稳定滤波；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 同步滤除零线和相线上3次谐波电流90%以上，减小三次谐波电流带来的电气火灾隐患；

• 成套装置配有剩余零线电流监测报警系统，通过声光报警提示来全面监控剩余零线电流;

• 成套装置均设计有旁路开关，特殊情况下可以快速通过旁路短接滤波器，保证负载设备继续可靠运行；

• 开发有50A-500A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类大中型负载零线谐波电流治理需求；

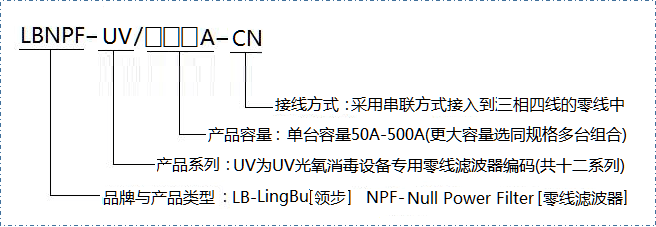

LBNPF-UV系列产品规格型号

LBNPF-UV系列UV光氧消毒设备专用零线电流滤波器的规格型号确定十分简单，根据需要治理UV光氧消毒设备供电负载回路满载运行工况下零线电流的最大值来选择确定LBNPF-UV设备的电流容量，相线电流不受零线容量限制，产品接线方式如下图所示：

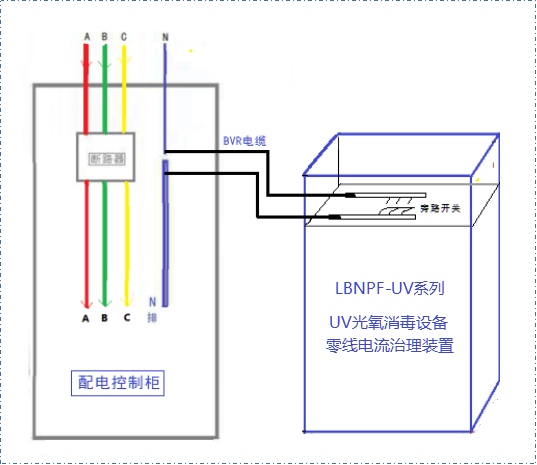

LBNPF-UV系列产品安装接线示意图

LBNPF-UV系列产品安装场地要求

LBNPF-UV系列产品的立式方形模块可采用壁挂式或落地式安装方式；立式成套柜均为落地式安装，设备运行产生热量比较小，均采用自然风冷散热方式，因此模块和立式成套柜两侧进出风孔必须有200mm以上通畅排风空间。

代表性案例介绍：
