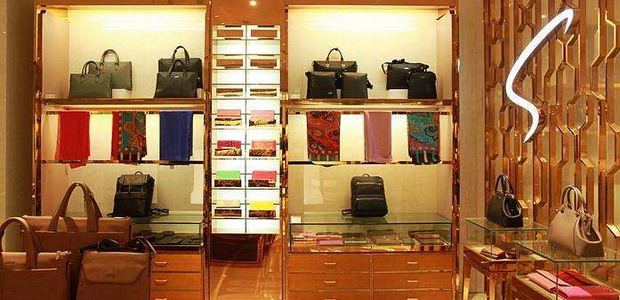

无论是遍布全国的大中型百货商场还是集休闲娱乐购物于一体的SHOPMALL,或者是服装建材箱包等各行各业商贸城,都是由品类众多的专卖店或者分门别类的商铺为经营主体，这些门店在设计与装修时，都会全力营造琳琅满目与光彩照人的灯光视觉效果，也都毫无例外地使用数目众多的各类LED光源产品，而LED光源产品具有节能环保和无紫外线的特点，也迎合了商家展示个性化光环境的心理，它全光谱的色彩范围很适合烘托专卖店和商场的气氛，LED光源在局部照明、重点照明和区域照明方面的优势，能营造出其他传统照明电光源所无法比拟的高品质光环境，使其在商业照明领域得到了日益广泛的应用。有些门店还会配置上LED灯箱与显示屏来增加动态宣传效果，因此LED灯与LED屏就成为各类专卖店与商铺的主要用电负荷，但LED灯与LED屏都属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致门店自身的供电线路零线电缆过流发热老化断裂，众多门店的零线谐波电流汇聚后还会引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火与变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为各类商业综合体配电管理工作的重点，也从源头上对各类专卖店和商铺的零线电流提出了严格的监管要求。

专卖店与商铺这类门店存在异常增高的零线电流具有如下特殊性：

（1）单个门店用电负荷比较小，零线电流/相线电流比值高但绝对值偏小，且多存在层度不同的三相电流不平衡问题，进一步增大了零线电流值；

（2）供电监管部门为了防止众多门店零线电流汇聚后危及整个配电系统，多要求执行零线电流低于相线电流25%的最严格管控标准，导致门店负荷越小治理精度要求越高；

（3）门店可谓寸土寸金，在供电线路控制箱的设计上多采用尽可能小的体积，在布局上多安装在角落、夹层等不占空间的偏僻狭小位置，增加的零线电流治理装置也得满足体积小易安装的要求。

LBNPF-ZS系列产品性能特点：

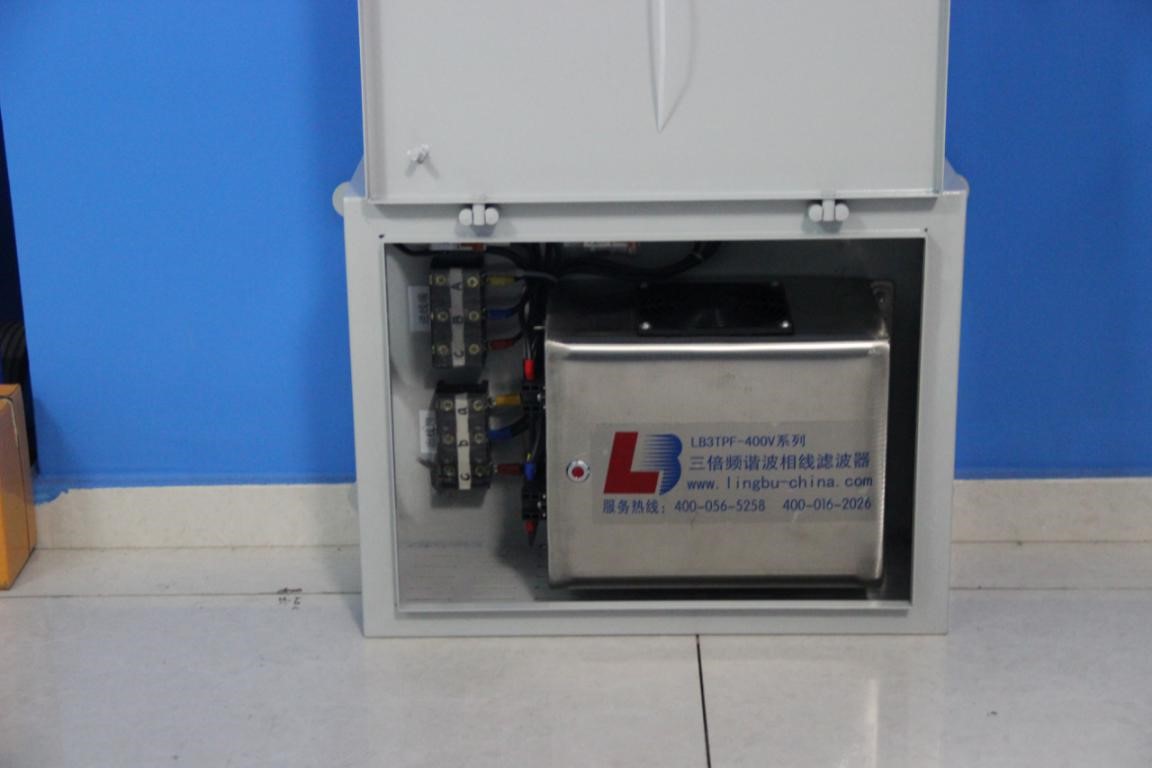

专注谐波治理13年的北京领步公司研发成功的LBNPF-ZS系列零线电流滤波器（上图所示），是针对专卖店与商铺这类门店负载特性而设计的零线谐波电流专用治理装置，它具有如下性能特点：

• 开发有15A/20A/25A/30A/40A/50A六种小容量小体积可以壁挂式安装的LBNPF-ZS系列产品，可以全面满足门店负荷较小与安装空间受限的要求；

• 模块外壳采用防腐不生锈、防磁抗干扰特性的优质不锈钢材料制成，适应各种安装现场；

• 治理装置具备运行状态灯光指示、散热风机自动温控与旁路开关备份三大辅助功能;

• 只需串接在ABC相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;

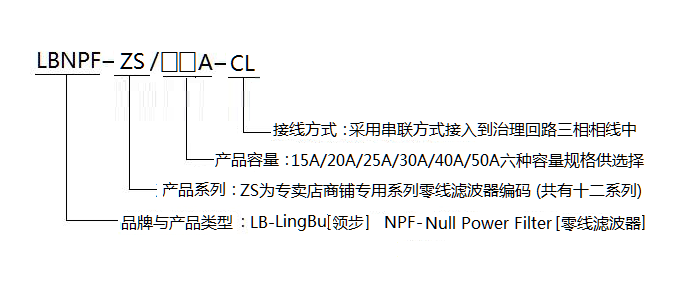

LBNPF-ZS系列产品规格型号

LBNPF-ZS系列零线电流谐波治理装置的产品选型非常简单，根据需要治理负载回路相线电流的最大值来选择确定治理设备的配置容量即可，产品接线方式如下图所示：

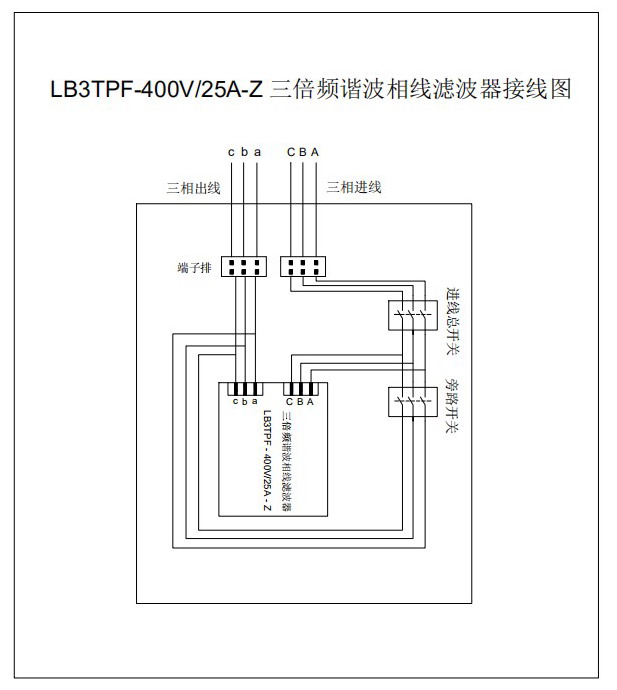

LBNPF-ZS系列产品安装接线示意图：

LBNPF-ZS系列产品安装场地要求：

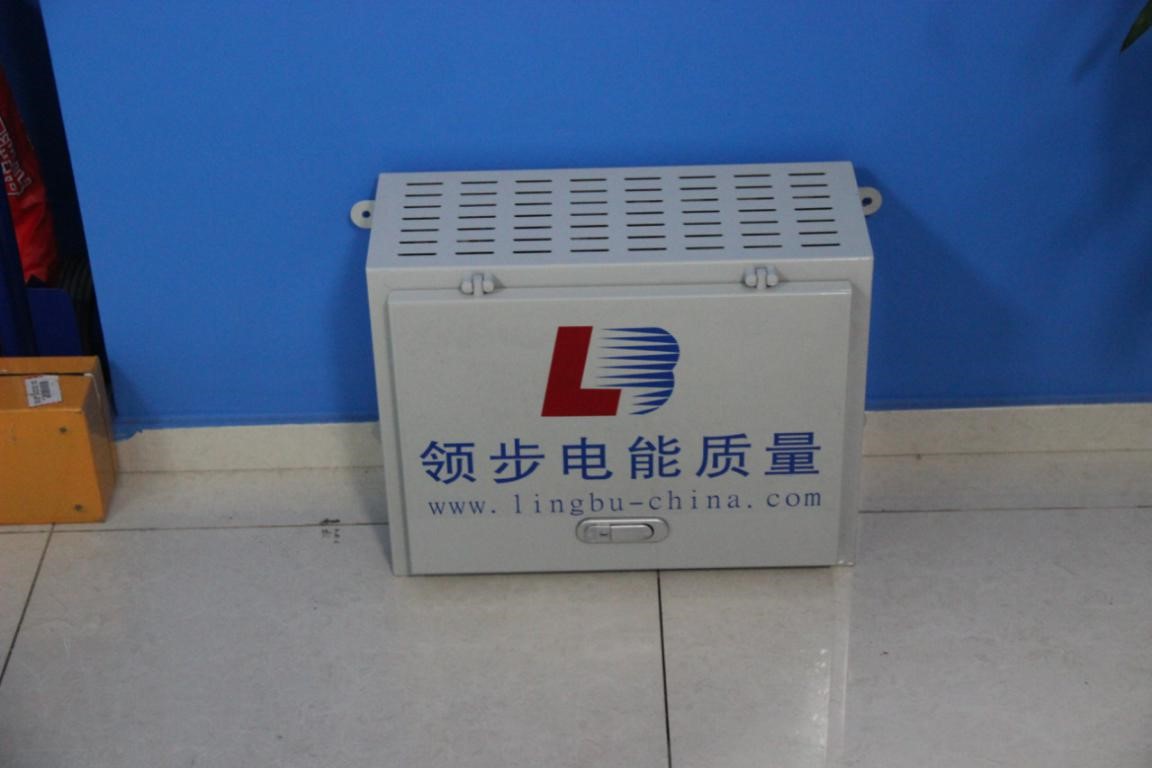

LBNPF-ZS系列小容量横式方形模块既可以挂装在墙壁上，也可以安装在支架上，安装时要确认墙壁或支架的承重能力。产品内置温控散热风机，在设备内部温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此两系列模块两侧进出风孔必须有200mm以上通畅排风空间。

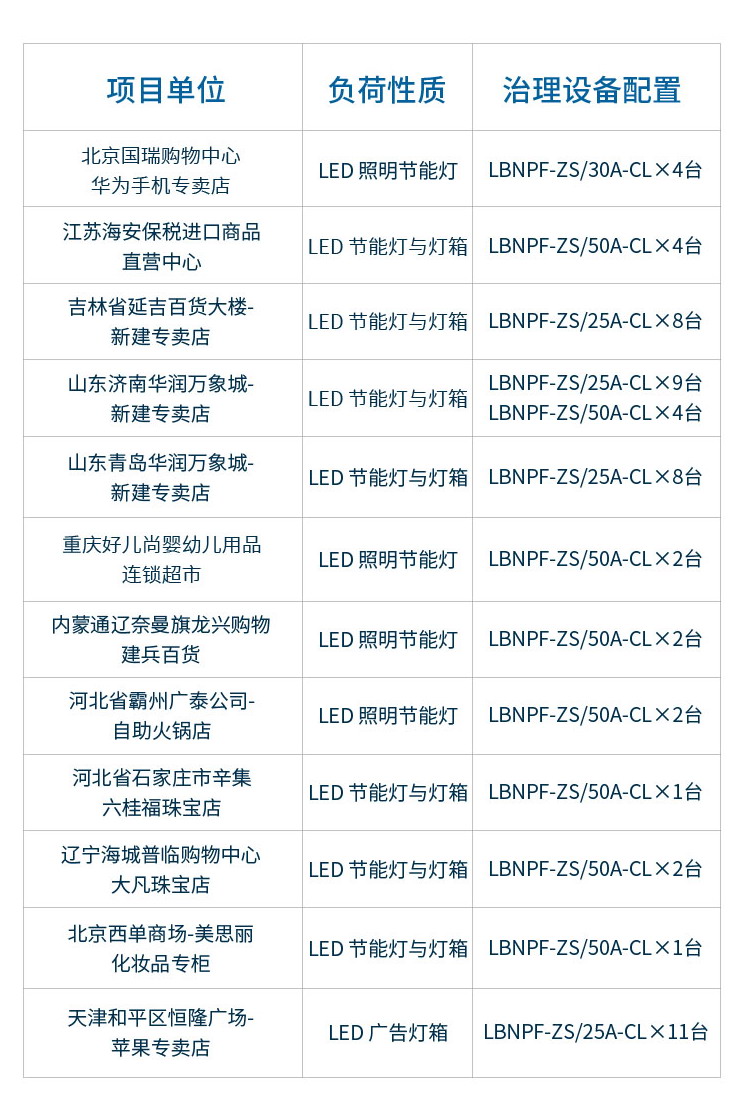

代表性案例介绍：
