工厂酒店照明专用零线谐波电流治理装置-快速有效治理零线与相线上的三次谐波

当前全球能源短缺的忧虑再度升高的背景下，节约能源是我们未来面临的重要的问题，在照明领域，LED发光产品的应用
正吸引着世人的目光，LED作为一种新型的绿色光源产品，必然是未来发展的趋势.LED照明产品系利用发光二极管作为光源
制造出来的照明器具，被称为第四代照明光源或绿色光源，具有高效、节能、环保、易维护等显着特点，是实现节能减排的有效途径……

当前全球能源短缺的忧虑再度升高的背景下，节约能源是我们未来面临的重要的问题，在照明领域，LED发光产品的应用正吸引着世人的目光，LED作为一种新型的绿色光源产品，必然是未来发展的趋势.LED照明产品系利用发光二极管作为光源制造出来的照明器具，被称为第四代照明光源或绿色光源，具有高效、节能、环保、易维护等显着特点，是实现节能减排的有效途径,可以广泛应用于各可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市景观照明等领域,在全球能源短缺的背景下，LED照明将逐渐成为照明领域的主流产品，引领照明史上继白炽灯、荧光灯之后的又一场照明光源的革命.

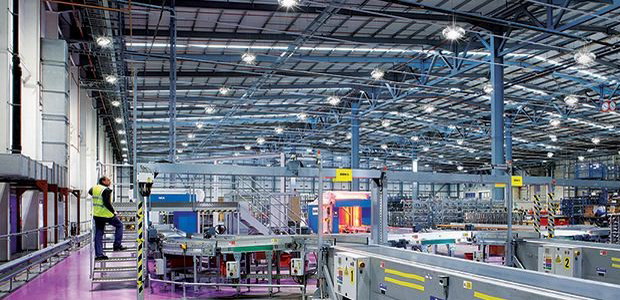

无论是工厂车间还是会议厅博物馆剧场等专业场所，LED光源具备的全特性易控制，可以创造静态和动态的照明效果，从白光到全光谱的任意色彩，都可以充分满足这些场所室内照明的个性化需求，但LED在工作时都需要采用低压直流驱动，因此通常会采用大量单相小功率开关电源模块，配置成分布式局部低压直流供电模式。这种方法虽然能够解决低压传输的损耗，但是单相小功率开关电源模块属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致LED显示屏自身的供电线路零线电缆过流发热老化断裂，零线谐波电流还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为各类工厂会场LED照明项目竣工验收与运营维护工作的重点。

LBNPF-GH系列产品性能特点：

专注谐波治理13年的北京领步公司研发成功的LBNPF-GH系列零线谐波电流治理装置，是针对工厂会场LED照明负载特性而设计的零线谐波电流专用治理设备，它具有如下性能特点：

开发有30A-300A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类LED照明场所零线谐波电流治理需求；
采用先进的模块化设计,体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；
模块外壳采用防磁抗干扰且防腐不生锈的优质不锈钢材料制成，能适应各种安装环境；
治理装置具备运行状态灯光指示、散热风机自动温控与旁路开关备份三项便捷辅助功能;

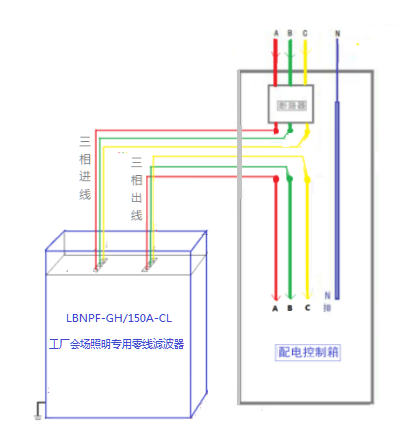

只需串接在ABC三相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；
治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；
不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;
在负载三相电流相对平衡的运行状况下,零线上三倍频奇次谐波电流消除率达到85%以上；

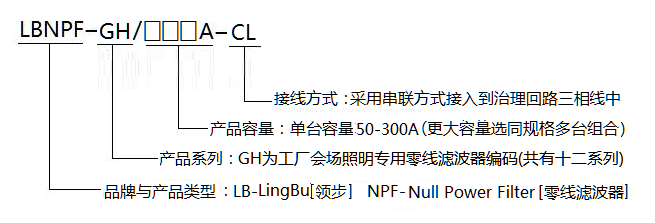

LBNPF-GH系列产品规格型号

LBNPF-GH系列工厂会场照明专用零线电流滤波器的规格型号确定十分简单，根据需要治理照明负载回路满载运行工况下相线电流的最大值来选择确定LBNPF-GH设备的电流容量，能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-GH系列产品容量配置

LBNPF-GH系列零线电流滤波器分为独立模块和成套柜两种外形规格，而独立模块又分为50A/60A/70A/100A/125A/150A/175A/200A/250A/300A十种容量规格，更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体，将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。

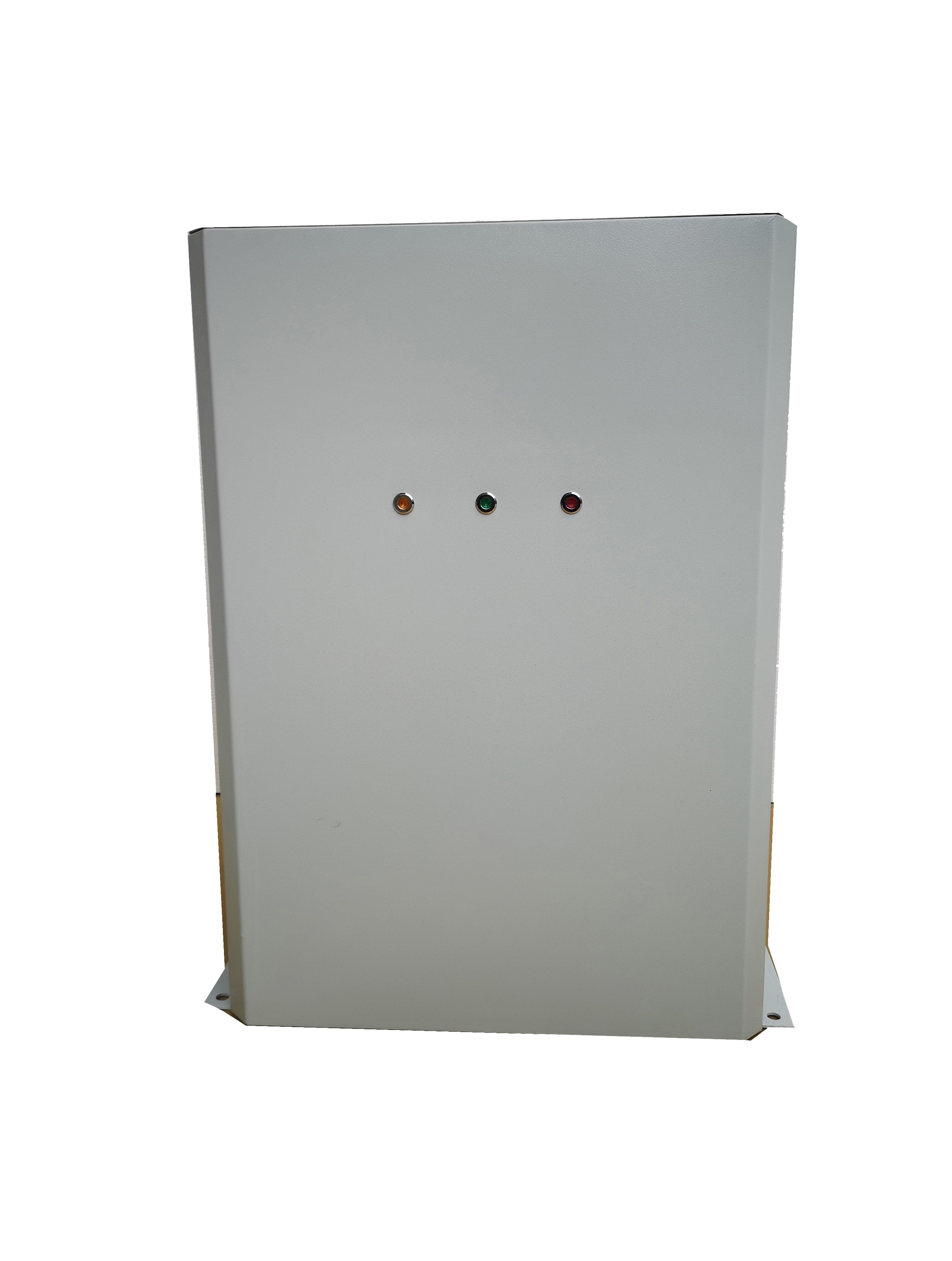

① 50A/60A/70A这三种小容量独立模块外观均为横式方形，外形规格均为W500mm×D210mm×H300mm，模块重量均为38KG，外形如下图1所示；

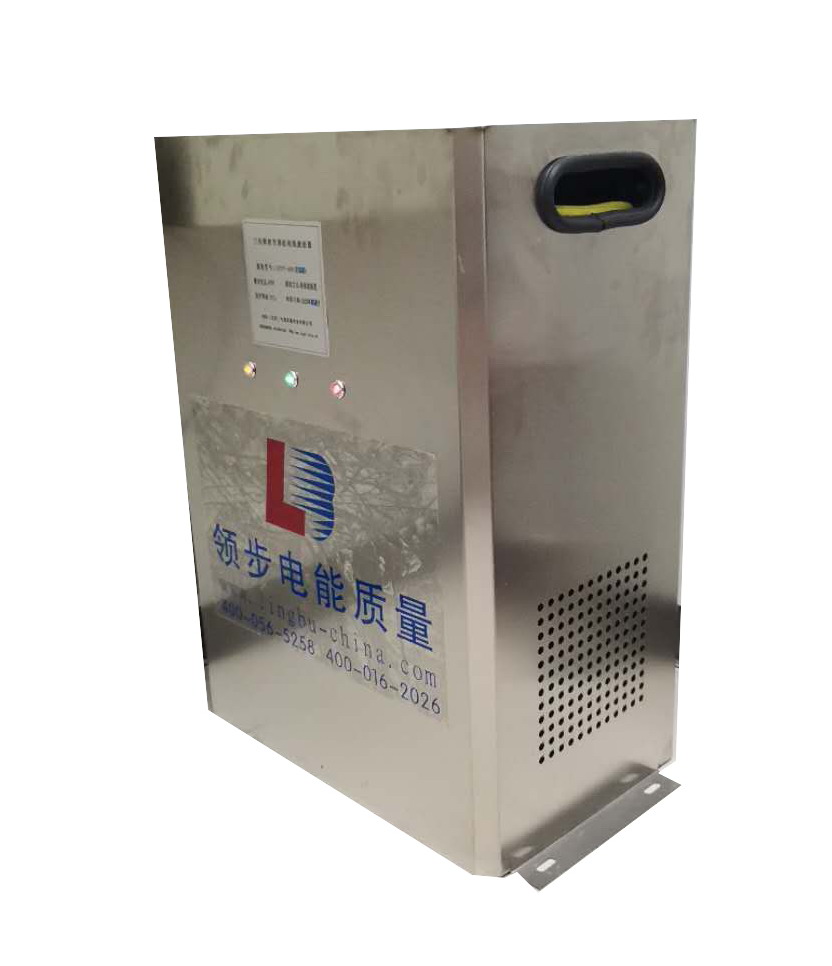

② 100A/125A/150A这三种中容量独立模块外观均为立式方形，外形规格均为W500mm×D300mm×H750mm，模块重量均为75KG，外形如下图2所示；

③ 175A/200A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D360mm×H750mm，模块重量均为100KG，外形如下图3所示；

④ 250A/300A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D300mm×H1250mm，模块重量均为150KG，外形如下图4所示；

⑤ 300A以内的规格产品直接采用一台横式或立式模块即可，模块集成了所有功能，可以直接挂装或落地安装后投入使用；模块外壳均采用了不锈钢材质制成，防护等级为IP20,如果需要安装在室外或其他特殊环境下，需要增加定制对应防护等级的配套柜体；

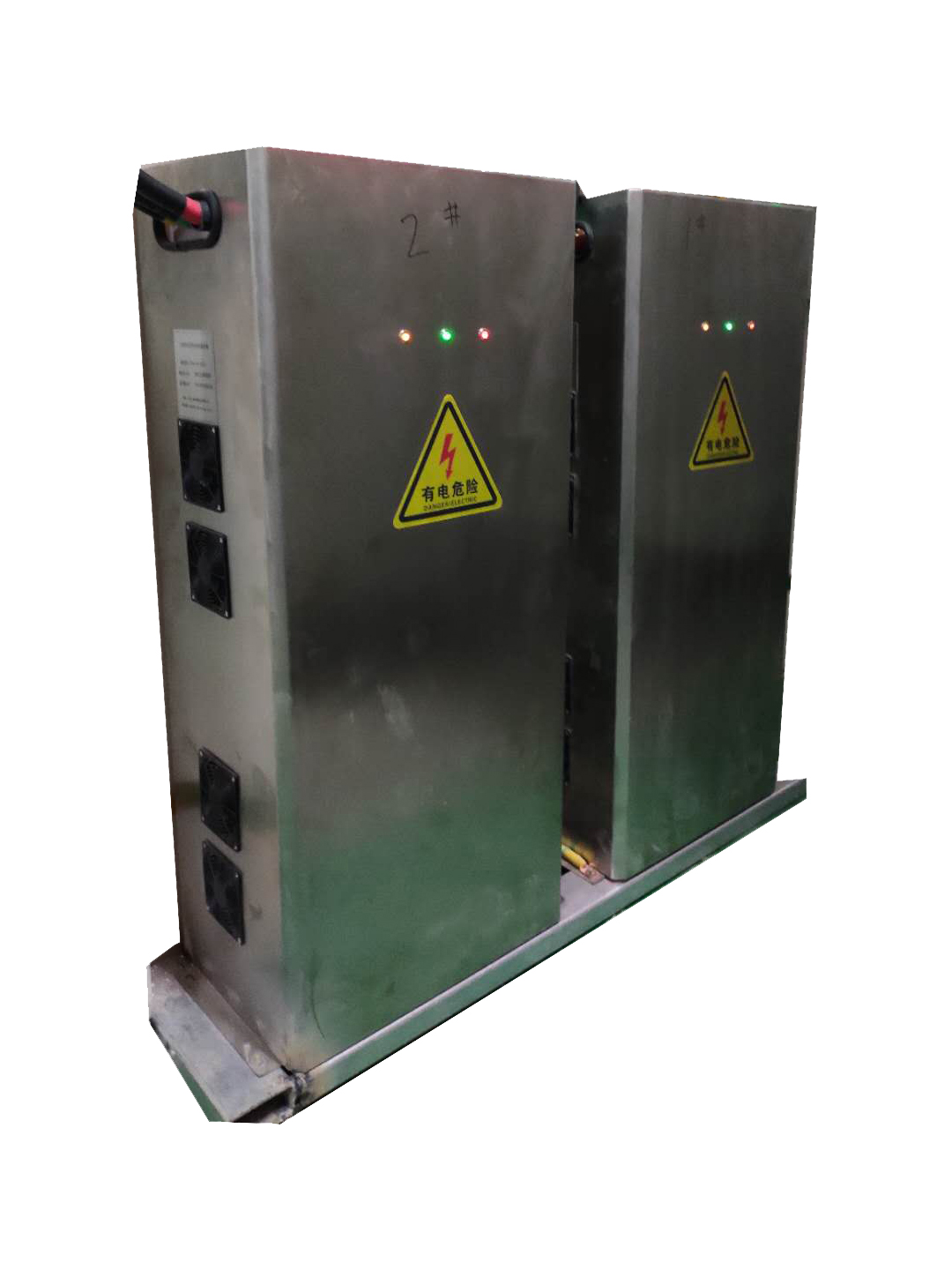

⑥ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合，如500A规格产品是由两台250A大容量立式模块并联组合而成，900A规格产品是由三台300A大容量立式模块并联组合而成，多台模块既可以直接挂装使用，也可以集成到一个柜体内，形成成套柜，外形如下图5所示

⑦ 户外安装设备必须定制户外防雨柜体，将零线滤波器模块安装到户外防雨柜体内，可以形成50-1500A各种规格容量的成套柜，外形如下图6所示


【图1】50A/60A/70A容量横式方形独立模块	【图2】100A/125A/150A容量立式方形独立模块

【图3】175A/200A容量立式方形独立模块	【图4】250A/300A容量立式方形独立模块

【图5】两台300A容量模块并联组合	【图6】户外防雨型双模块成套柜
