在传统的电力系统中,具有线性阻抗变化特性的传统电气设备工作时不会对频率为50Hz呈现标准正弦波形的供电电源造成
干扰影响,但随着现代电力电子技术的飞速发展,具有非线性阻抗特性的电气设备(又称为非线性负荷)应用得越来越多……
在传统的电力系统中,具有线性阻抗变化特性的传统电气设备工作时不会对频率为50Hz呈现标准正弦波形的供电电源造成干扰影响,但随着现代电力电子技术的飞速发展,具有非线性阻抗特性的电气设备(又称为非线性负荷)应用得越来越多,这些非线性负荷工作时会造成电力系统供电频率与波形发生畸变,从中可以分解出不同频率的正弦波形,这部分被分解出来的非50HZ交流正弦波统称为谐波(harmonic),其中频率为50Hz三倍即150Hz的谐波称为3次谐波;频率为50Hz五倍即250Hz的谐波称为5次谐波;频率为50Hz七倍即350Hz的谐波称为7次谐波。
而LED节能灯、LED显示屏、充电器、加热器、变频器、消毒器、PC终端等采用单相二极管整流方式的非线性负荷在运行时都会产生比较严重的奇次谐波电流,其中3次谐波最大,为主要谐波成分,5次、7次、11次等谐波也明显偏高,但三次谐波电流不仅不能象基波及5次、7次、11次等其他频次谐波电流那样在零线上进行矢量抵消掉绝大部分,而是以360度矢量角完全叠加到零线上,导致零线上三次谐波电流为相线上的3倍左右,因此当单相整流负载产生的三次谐波电流含量达到35%以上时,零线电流就会异常增高超出了相线电流,很多情况下零线电流异常增高到相线电流的2倍左右,也给低压配电系统造成了多方面的危害,主要的现象包括以下几方面:
1)零线过流发热:导致电缆发热老化断裂,不仅会直接烧坏用电设备,还极易诱发难以检查防控的火灾隐患;
2)配电保护异常跳闸:即使线路上的负荷还没有达到配电设计容量,也会出现零序保护跳闸,造成配电系统不稳定,影响正常供电;
3)变压器过温异响:大量零线谐波电流回流到变压器后,直接导致变压器发热升温噪声增大,加速变压器的性能衰减,缩短了变压器的寿命,严重时直接导致变压器烧毁;
4)电能明显浪费:配电系统中存在比较大的三倍频奇次谐波电流,会直接增加负载设备与供电设备的电能消耗,危及无功补偿设备的安全运行,造成比较明显电能的浪费。
传统上解决零线上谐波电流的方法是安装并联型三相四线滤波器来吸收消减相线与零线上的谐波电流,但是无论是能精确消减的有源滤波器、还是粗略消减的无源滤波器,都仅能够解决滤波器治理接入点上游(网侧)的谐波电流问题。例如:在变压器的低压总出线端安装一台有源或无源滤波器,都仅能减小进入变压器的谐波电流,而治理接入点下游(负载侧)谐波电流无法得到有效治理消减,因此单相整流负载产生的叠加到零线上的三次谐波电流对负载侧零线排缆与负载设备的干扰危害依然存在,要全面解决整个配电系统中存在的三次谐波问题,必须在分布广泛的谐波源负载设备进线末端全部安装大批量滤波器,施工量与成本费用都将数倍增加,性价比太低,大多数用户都难以承受。
领步(北京)电能质量设备有限公司融合十多年谐波治理实践经验与技术积累开发成功的LBNPF-CN系列零线电流谐波治理装置,不仅是当前市场中能从源头上彻底治理三次谐波电流的独特产品,也是对三相四线制配电系统中相线和零线上的三次谐波电流能同时全面精确治理的专用滤波装置,因此也叫三次谐波电流零线滤波器,该装置已经在消除三次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等方面得到了广泛的应用。
如上图所示,采用三相四线制给单相负载供电的配电系统中,A相、B相、C相与零线共同构成三组单相供电回路,单相负载工作时需要的电流均取自变压器,然后通过零线流回变压器中性点,零线与相线各自构成一个单相电流回路。正常情况下单相整流负载产生的三次谐波电流电流则在这三组单相供电回路中循环流通,并通过360度矢量叠加到零线上,造成零线上3次谐波电流高达相线的三倍左右,引起零线过流发热,严重时发生断裂起火等恶性事故。
LB3NPF-CN系列三次谐波电流零线滤波器的滤波原理是利用LC并联电路在谐振点具有高阻抗的特性。上图中所示的是LB3NPF-CN的阻抗特性。从图中可以看出它在三次谐波(也就是150Hz)的频率点上,具有非常高的阻抗,可以阻止三次谐波电流通过,因此,当在零线上串联了LB3NPF-CN时,三次谐波电流就无法通过LB3NPF-CN而回流到变压器,从而使单相供电回路的三次谐波电流得到大幅消减抑制,而LB3NPF-CN的参数经过精心的设计,对于基波电流的阻抗控制在毫欧姆的数量级别上,因此,不会对基波电流形成不良影响。
因此,LB3NPF-CN系列三次谐波电流零线滤波器的最大好处是从全系统的角度对三次谐波电流电流进行治理,对整个供电系统的相线与零线上的三次谐波电流电流进行同步消除,配电系统上的任何设备都能够受益。
只需串接在零线上,滤波效果不受相线电流相位角调节变化影响,接线简单方便;
采用专有的零线谐振阻波仿真技术,在三相负载发生不平衡波动变化时保持稳定滤波;
治理装置具有即连即用即见效的高度自控性能,不需要额外的控制系统和复杂人工调节;
同步滤除零线和相线上3次谐波电流90%以上,减小三次谐波电流带来的电气火灾隐患;
成套装置配有剩余零线电流监测报警系统,通过声光报警提示来全面监控剩余零线电流;
成套装置均设计有旁路开关,特殊情况下可以快速通过旁路短接滤波器,保证负载设备继续可靠运行;
开发有50A-600A范围内多种规格容量产品,还可以采用多台同规格产品并联组合成更大容量,全面满足各类大中型负载零线谐波电流治理需求;
LBNPF-CN系列零线电流谐波治理装置需串联安装在三相四线制供电回路的零线上。由于针对性治理单相整流负载产生的三次谐波电流,因此建议选择安装在单相整流负载集中的供电回路,尽量避免其他无需治理的负载混入,安装接线方式如下图所示。
LBNPF-CN系列零线电流谐波治理装置分为横式模块和立式成套柜两种外形,而横式模块有50A/60A两种容量规格,立式成套柜有100A/150A/200A/250A/300A/350A/400A/450A/500A九种容量规格,更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体,将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。
① 50A/60A这两种小容量独立模块外观均为横式方形,外形规格均为W500mm×D210mm×H300mm,模块重量均为20KG,外形如下图1所示;
② 100A-600A这十种容量立式成套柜,柜体外形高度均未1200mm,宽度有500mm/600mm/650mm三种,深度为500mm/600mm两种,重量100KG-350KG,外形如下图2所示;
【图1】50A/60A横式方形独立模块 |

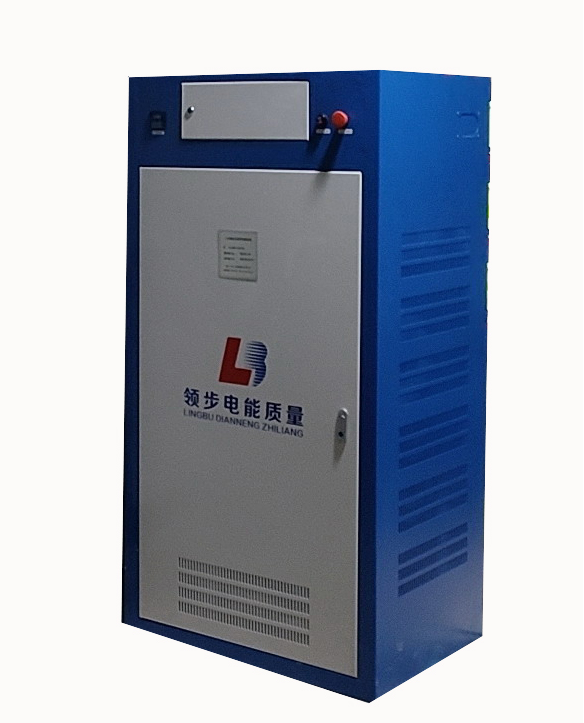

【图2】100A-500A九种规格立式成套柜 |
LBNPF-CN系列产品容量 |
LBNPF-CN系列产品外形尺寸 |
50A LBNPF-CN模块 |
横式模块:宽500mm×深300mm×高200mm |
60A LBNPF-CN模块 |
横式模块:宽500mm×深300mm×高200mm |
100A LBNPF-CN成套柜 |
立式柜体:宽500mm×深500mm×高1200mm |
150A LBNPF-CN成套柜 |
立式柜体:宽500mm×深500mm×高1200mm |
200A LBNPF-CN成套柜 |
立式柜体:宽500mm×深500mm×高1200mm |
250A LBNPF-CN成套柜 |
立式柜体:宽550mm×深550mm×高1200mm |
300A LBNPF-CN成套柜 |
立式柜体:宽550mm×深550mm×高1200mm |
350A LBNPF-CN成套柜 |
立式柜体:宽550mm×深550mm×高1200mm |
400A LBNPF-CN成套柜 |
立式柜体:宽600mm×深600mm×高1200mm |
450A LBNPF-CN成套柜 |
立式柜体:宽600mm×深600mm×高1200mm |
500A LBNPF-CN成套柜 |
立式柜体:宽600mm×深600mm×高1200mm |
550A LBNPF-CN成套柜 |
立式柜体:宽650mm×深600mm×高1200mm |
600A LBNPF-CN成套柜 |
立式柜体:宽650mm×深600mm×高1200mm |

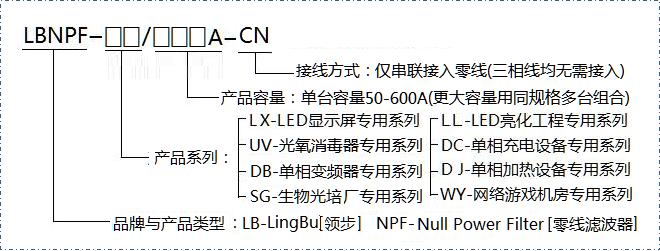

根据八种不同应用现场负载的设备特点,开发成功八个子系列专用设备,请根据所属应用场景对应选择,每个子系列详细介绍备索。
LBNPF-CN系列零线电流谐波治理装置的容量配置十分简单,根据需要治理供电回路在最大功率运行模式下零线电流的最大值来选择确定LBNPF-CN设备所需的电流容量,相线电流不受设备容量限制,最高可达两倍。
LBNPF-CN系列产品的立式方形模块可采用壁挂式或落地式安装方式;立式成套柜均为落地式安装,设备运行产生热量比较小,均采用自然风冷散热方式,因此模块和立式成套柜两侧进出风孔必须有200mm以上通畅排风空间。
LBNPF-CN系列产品安装位置尽量靠近供电回路配电柜,减少连接电缆长度。正常电工按照产品说明书即可完成安装接线后直接投入使用,我方可以提供必要的远程指导!
