治理谐波时该怎样确定有源滤波器的容量

返回列表来源：领步电能质量发布时间：2017-07-14分享加入收藏关注：-

一、什么是有源滤波器

          有源滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。通过使用有源滤波器可以提高通信系统及配电系统的稳定性，延长通信设备及电力设备的使用寿命，并且使配电系统更符合谐波环境的设计规范。

          有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

二、怎样确定有源滤波器的容量

         有源滤波器装置的容量是根据谐波电流量来计算的，一般来说，有源滤波器的容量越大，其造价也会越高。同一品牌的有源滤波器100A的要比150A贵的多。

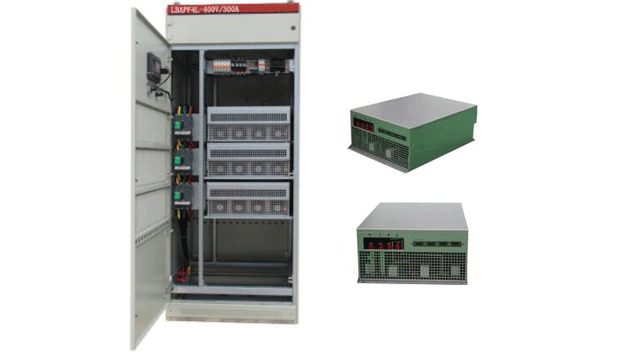

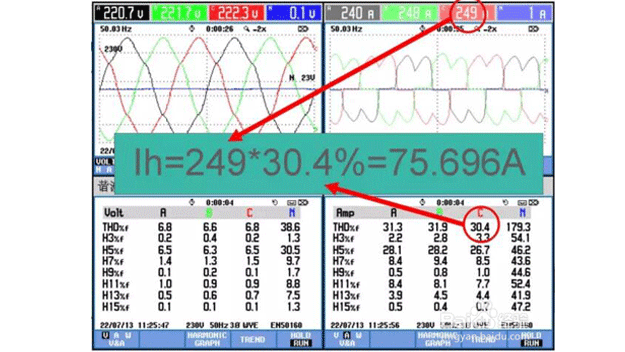

通过对电网供电的实测，得出谐波电流，例如测得总电流畸变率为30.4%，总电流为249A，则总谐波为249*30.4%=75.69，有源滤波器的容量既可以确定为75A。

三、负载谐波特性

          所有的负载产生的谐波特性都是不一样的，有的负载产生的谐波特性主要以3、5、7次为主，由的负载产生的谐波比较丰富，有2~25次谐波，或者以上次谐波都有。每个品牌不同系列的有源滤波器可以滤除谐波的次数是不一样的。有些有源滤波器只能滤除25次及以下次谐波，有些有源滤波器可以滤除50次以下谐波，这些指标对于各厂家都是不一样的。 如果您选择的有源滤波器可以处理的谐波次数不能覆盖用户的主要谐波，那么Z终的结果是谐波滤除效果不佳，甚至不能解决用户滤除谐波的要求。所以在选择有源滤波器的时候，不能盲目的选择，需要了解配电系统负载的谐波特性，根据谐波的特性来确定有源滤波器的选型。
