谐波来自上级电网还是电力用户，北京领步教您识别方法

返回列表来源：领步电能质量发布时间：2017-06-23分享加入收藏关注：-

           随着整流装置、电弧炉、变频装置、电气化铁路等非线性负荷的大量接入，系统中电压、电流波形畸变造成的谐波污染问题日益严重，这给配电网的经济 运行及用户的安全用电造成了极大的影响。为了及时解决配电网中的谐波污染问题，达到分清谐波责任，简单有效的治理目的，正确识别综合负荷中的主要谐波源是至关重要的。

           谐波源定位是通过测量某些点（如公共连接点）的电压、电流或功率值，在所测数据的基础上，采用相应的算法判定系统侧和用户侧谁是主要谐波源。若系统侧为主要谐波源，则对电压、电流畸变负主要责任；反之，则用户侧应承担主要责任。

根据有功功率与无功功率来确定谐波的来源分属

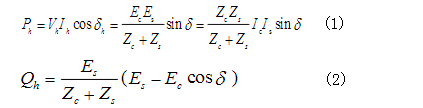

           有功功率方向法是传统的谐波源定位方法之一，若将系统侧到用户侧定义为正方向，由图1可得，公共连接点（PCC）的有功功率、无功功率分别为：

        其中,Ph是h次谐波的有功功率,Qh是h次谐波的无功功率，Es是系统侧等值谐波电压源，Ec是用户侧等值谐波电压源，δh是h次谐波电压、谐波电流的相角差，δ是PCC两侧等值谐波电压源的相角差。
        由式(1)可得：当Ph＞0时，系统侧发出较多的谐波功率，则认为系统侧为主要谐波源；当Ph＜0时，用户侧发出较多的谐波功率，则认为用户侧是主要谐波源。这种方法比较直观，曾为大家所普遍接受。
        由式(2)可得：无功功率的正负不仅与Es-Eccosδ的正负有关，而且与Zc+Zs?的正负也有关。在基波情况下，实际系统中的阻抗一般都为正值，而在谐波情况下，阻抗有可能出现负值。即使在Zc+Zs?为正的情况下，根据无功功率的正负，也只能判断Es-Eccosδ的正负。也就是说：当Qh＜0，无功功率为负的时候，可以得到 Es＜Ec?,进而确定用户侧是主要谐波源；而当 Qh＞0， 无功功率为正的时候，则不能判断Es和Ec的大小，进而不能确定主要谐波源位置。

             有功与无功功率方向法的优点：简单直观，易于实现。

             通过有功功率与无功功率的计算，我们可以确定谐波到底是来自上级电网还是电力用户，确定了谐波的来源，接下来就是谐波治理了，安装谐波治理设备是当前谐波治理有效的方法之一。

治理谐波有效的方法之一

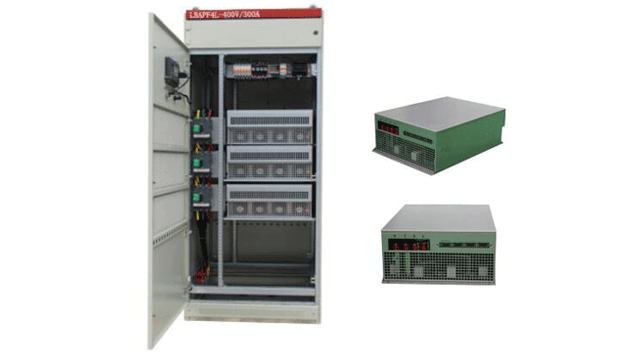

              北京领步系列有源滤波器APF可以解决谐波引起的各种问题，是一种用于动态抑制谐波的新型电力电子装置，它能够对大小和频率都变化的谐波进行治理。可以同时滤除多次及高次谐波，滤除率高达95%以上，且不会引起谐振。

       有源滤波器根据电网和负载性质，分别有三相三线系列和三相四线系列有源电力滤波装置，三相三线系列主要针对整流器、变频器、大型 UPS、中频炉、电弧炉等工业型大容量非线性负荷，拥有有效的滤波能力，能同时滤除 2～31 次谐波，小于 20ms的响应时间，具备一拖四扩展功能。适用于各种工况领域，是工业型大容量非线性负载谐波治理的理想解决方案。

             三相四线系列 APF 适用于商业建筑电气系统，由于商业建筑电气系统大量使用荧光灯、电脑、UPS、电梯、变频空调等设备，不仅污染电网，而且其产生的三次谐波叠加到中性线上，使中性线发热，严重威胁电力系统安全。该系列 APF 能彻底消除因三次谐波产生的中性线谐波电流，并消除 2～31 次全部或选定次谐波。该系列 APF 体积小，具备完全的通讯功能，是保障电力系统安全的重要电气设备。

有源滤波器的特点

         完整有效的各类保护措施，确保正常工作和异常工况下，都不会对供配电系统及系统内其他设备造成任何影响。包括各类保护功能（过载、过/欠压、过流）、内置高频滤波回路确保APF自身高频载波不会回馈电网、内置缓启动控制回路避免启动瞬间过大突入电流。可根据负荷变化，自动合理限制补偿电流，装置永不过流，在滤波的同时，能完全避免过补偿。APF自身高频载波不会回馈到电网，对供电系统及系统内其他设备不造成干扰。

          [北京领步]是专注企事业单位用电异常问题治理的专家，致力于开发前端技术和产品，推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”，了解更多<谐波治理>方案，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
