深度解析高铁电能质量问题！

返回列表来源：领步电能质量发布时间：2016-11-17分享加入收藏关注：-

          2016年8月13日，由北京西开往深圳北站的G79次高铁发生停电故障，上千人被困在40+℃的车厢内，持续近2小时，不少孩子和老人出现了不适和脱水现象。高铁安全稳定运行与其电网电能质量密不可分，如何保障高铁电网电能质量成为了当下讨论的热点。

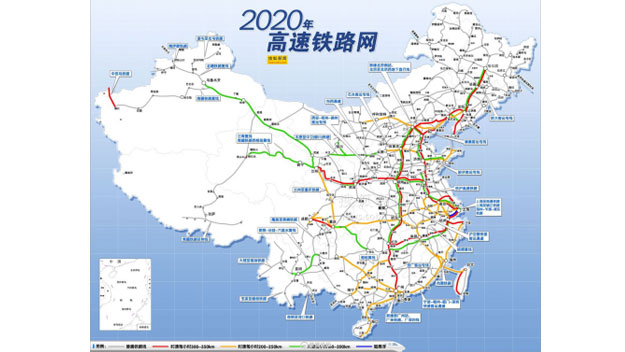

图1    2020年高铁规划图

          到2020年，中国将新建高速铁路1.6万公里以上，形成以“四纵四横”高铁为主骨架的快速铁路网，现在高铁运行时速达到300km/h，提速至350km/h的呼声也在不断增强。

       高铁的安全稳定运行与高铁电网的电能质量密不可分，电能质量问题可以导致电网电力故障和列车电力设备故障。要想弄清楚高铁电网的电能质量问题首先需要了解一下高铁的驱动原理。
       一、高铁驱动原理：
       牵引供电系统为高铁提供电力，高铁依靠电力来获得动力。基本原理为：高速列车通过受电弓与接触网接触将高压交流电取回车内，然后通过变压器降压和四象限整流器转换成直流，在经过逆变器转换成可调幅调频的三相交流电，输入三相异步/同步牵引电机，通过传动系统带动车轮运行。

图2    高铁驱动原理

       二、高铁电能质量分析：
       高铁是一种特殊的大功率单相负荷，对于三相对称的电力系统来说，高铁牵引负荷具有波动性、非线性、不对称性等特点。
       1、负荷波动与冲击
       列车在运行中的加速、惰行、制动等因素都会引起牵引变电站负荷的波动，特别是列车从一个供电支变换到另一个供电支时，其瞬间造成的负荷波动和冲击是非常巨大的，巨大的负荷波动和冲击会引起电网电压的异常波动。图3是高铁牵引变电站24小时内有功功率变化情况，可以看出高铁牵引变电站负荷波动和冲击非常大。

图3    牵引变电站有功功率曲线

        2、非线性
       从高铁的驱动原理可以看出，高铁采用交-直-交的PWM变流器技术，把工频交流电经过整流逆变转变为可调幅调频的三相交流电为牵引电机供电，这是一个非线性的过程，不可避免的会产生的大量的谐波。此外，整个列车电源还要向车内的空调、照明等非线性负荷供电，这些非线性设备也会产生大量的谐波。
       3、不对称性
       高铁采用单相供电制，且牵引网两个供电支的负荷不可能保持一致，因此对于三相电网来说，属于不对称性负荷，会产生负序电流，造成牵引变电站外接电网三相不平衡。

          三、高铁电能质量危害
           高铁在行驶过程中产生的谐波、负序分量以及电压波动等电能污染，对高铁电力系统的安全性、可靠性造成了严重的影响。高铁电网电能污染对高铁电力系统主要有以下影响：
          1、影响电网的安全性和可靠性：高铁列车运行产生的大量高次谐波通过牵引变压器注入牵引变电站，引入电力系统，并与系统的“背景负荷”产生的的负序源叠加，使得系统内部电网的3次、5次谐波在谐振时严重放大，进而导致电网故障；
          2、影响电力设备的安全稳定运行：高铁牵引负荷产生的谐波和负序分量会造成设备损坏，减少设备寿命或降低效率，甚至会对计算机、通信、电力系统继电保护装置等设备造成工作失误或性能劣化，可能导致越级跳闸而扩大事故或者导致主变、线路跳闸。
          可以看出高铁电网电能污染不仅影响铁路自身小局域电网的安全与稳定，也会通过牵引变电站对外部电网造成影响。无论是对自身电网还是对外部电网的影响，Z终都会威胁到高铁运行的安全与稳定。
