汽车制造行业电能质量问题分析与诊治

返回列表来源:领步电能质量发布时间:2019-04-19加入收藏关注:-

专家讲堂2


          汽车制造业属于交通运输设备制造业的中类行业。汽车制造业则又包括汽车整车制造业、改装汽车制造业、电车制造业、汽车车身及挂车制造业、汽车零部件及配件制造业、汽车修理业等6个小类行业。汽车工业是一个庞大的社会经济系统工程,不同于普通产品,汽车产品是一个高度综合的最终产品,需要组织专业化协作的社会化大生产,需要相关工业产品与之配套。


汽车制造行业发展前景
          我国汽车制造行业经过50年的发展,取得了一定的成绩,已经具备了较好的产业基础,汽车总产量已跃居世界第4位,但是我国的汽车制造业与世界汽车工业先进国家相比还有很大差距。
          我国的汽车工业尚属幼稚产业,国际竞争力不足,随着经济全球化,汽车工业必须面对国际与国内广泛领域的挑战。


汽车制造行业电能质量影响
          汽车车间(冲压车间、焊装车间、总装车间等)大量使用电焊机、激光焊机和大容量感性负荷(以电动机为主)等非线性负荷,导致了该车间所有变压器负荷电流都存在严重的谐波电流3次、5次、7次、9次和11次为主,400V低压母线的电压总畸变率达到5%以上,电流总畸变率(THD)达到了40%左右,造成400V低压供配电系统电压总谐波畸变率严重超标,并导致了用电设备和变压器存在严重的谐波功率损耗。同时,生产车间所有变压器负荷电流都存在严重的无功功率需求,部分变压器平均功率因数仅为0.6左右,存在严重的功率损耗问题,并导致变压器输出有功容量严重不足,谐波的干扰使得该汽车现场总线自动化生产系统无法正常工作。


治理谐波与无功补偿
有源滤波器
          有源电力滤波技术是近几年针对无源滤波技术的缺陷而提出的一种谐波治理新技术。由于其滤波效果好,有源电力滤波器(Active Power Filter,简称 APF)的基本原理是从电网中检测出谐波电流,经内部芯片快速计算、分析、比较,控制主功率单元产生一个与该谐波电流大小相等而极性相反的补偿电流,从而使电网电流只含基波成分。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿,且补偿特性不受电网阻抗的影响。该有源电力谐波滤波装置, 引进美国 TMS320F2812 芯片,根据最新的瞬时无功功率理论,应用数字信号处理技术(DSP),脉宽调制技术(PWM),智能化功率单元技术(IPM),触摸屏技术(GP)等前沿科技,可实现动态消除谐波,平衡三相负荷,是一种高技术含量,滤波效率最理想谐波治理和无功补偿产品。

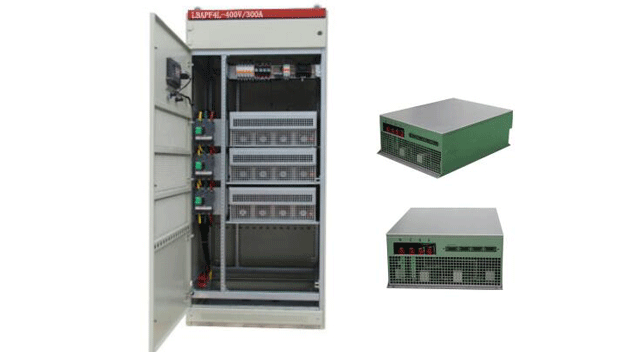

有源滤波器


静止无功发生器svg

          静止无功发生器(Static VAR Generator,简称 SVG)是柔性交流输电技术的主要装置之一,属于并联型动态无功补偿装置。它能够发出或吸收无功功率,并且输出可以变化以控制电力系统中的特定参数。在配电网中,将小容量的 SVG 安装在某些特殊负荷(如电弧炉、地铁等冲击性和整流性负荷等)附近,可以显著地改善负荷与公共电网连接点处的电能质量,主要功能是提高功率因数、克服三相不平衡,消除电压闪变和电压波动等。

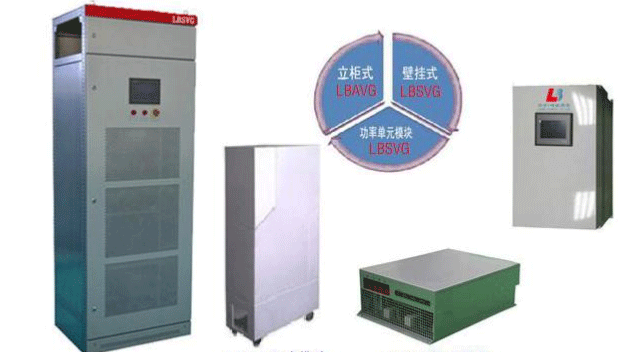

SVG



          SVG 的基本原理是,将电压源型逆变器,经过电抗器并联在电网上。电压源型逆变器包含直流电容和逆变桥两个部分,其中逆变桥由可关断的半导体器件 IGBT 组成。工作中,通过调节逆变桥中 IGBT 器件的开关,可以控制直流逆变到交流的电压的幅值和相位,因此,整个装置相当于一个调相电源。通过检测系统中所需的无功,可以快速发出大小相等、相位相反的无功,实现无功的就地平衡,保持系统实时高高率因数运行。

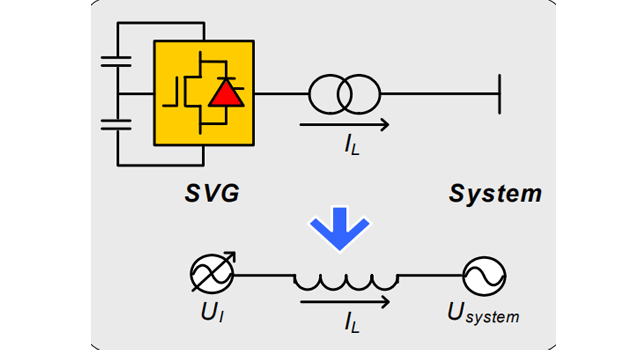

SVG原理



          上图为 SVG 原理图,将系统看作一个电压源,SVG 可以看作一个可控电压源,连接电抗器或者可以等效成一个线形阻抗元件。SVG 三种运行模式的原理如下图 2

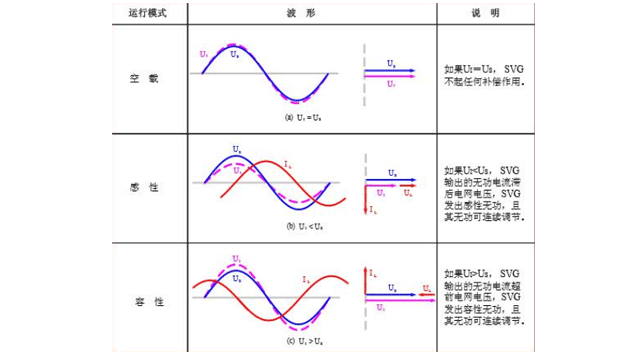

SVG运行模式


          SVG 可以补偿基波无功电流,也可同时对谐波电流进行补偿,在中低压动态无功补偿与谐波治理领域得到广泛应用。


          13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
