零线电流大是什么原因引起的及怎样治理

返回列表来源：领步电能质量发布时间：2017-10-11分享加入收藏关注：-

                我们这里说的零线电流大是指三相负荷平衡时，零线电流仍然会出现过大的现象，并且零线电流是相线电流的1.732倍。
这种情况经常出现在以下的场合：
电脑、空调集中的建筑物中
大屏幕显示屏
大面积的广告牌
舞台灯光设备
LED亮化工程
商场购物中心
                那么为什么是这些地方出现零线电流过大的问题呢？首先，不管是电脑、空调、大屏幕显示屏还是LED亮化工程，他们都输属于单相整流负载，其次这些单相整流负载的一个典型特点是会产生3次谐波，到这里读者们会想了，三次谐波和我们零线电流过大有什么关系呢。

三次谐波和零线电流过大的关系
                三次谐波会在零线上叠加Z终导致零线电流过大，因为三相电流的每相电流之间的相位差是120°，因此三次谐波电流的相位相差360°（3×120°=360°）对于 交流电而言，相位相差360°意味他们是同相位的，因此，他们在零线上是算数叠加的。这就是三次谐波的特殊性。其实不仅是三次谐波有这样的特性，只要是汽基波频率3倍的谐波都应该具有这样的特性，这些频率是基波频率3倍称为3倍谐波，他们在零线上都是算数叠加的，但是6次、9次以及更高的3倍频率很小，甚至没有，因此不予考虑。

零线电流过大有哪些危害

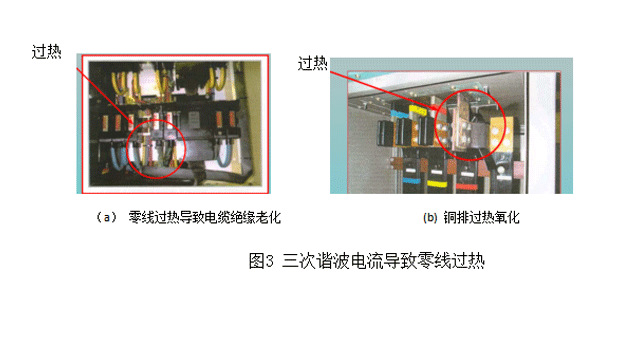

                零线上的电流超过相线电流是巨大的安全隐患。零线上没有过流保护装置，因为电工规范中不允许在零线上安装保护装置。因此，零线即使在电流过大的情况下，也不会出现保护，而是任凭零线发热。在一般建筑物中，零线的截面积不会超过相线的截面积，甚至小于相线的截面积。因此，如果零线上的电流超过相线电流，就会过热。
                上面我们已经看到，零线上的电流Z大会达到相线电流的1.73倍。根据P=I2R的公式，零线上的功耗是相线功耗的1.732倍，也就是3倍！如此大功耗，会导致零线温度很高，一个结果是将零线烧断，另一个后果是造成火灾隐患。

治理方法：
          既然我们知道了零线电流过大是因为三次谐波导致的，那么我们只需要治理三次谐波就可以了，三次谐波没有了，零线上的电流自然也就正常了。
          我公司引进航天科工技术研发成功的三次谐波滤波器，不仅是当前市场中能从源头上彻底治理三次谐波电流的特别产品，也是对三相四线制配电系统中相线和零线 上的3次谐波电流能同时全面精确治理的专用滤波装置，该装置已经在消除3次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等谐波危害方面得到了广泛的应用。

三次谐波滤波器的特点和功能
√有效滤除整条零线上谐波电流
√减小谐波电流带来的电气火灾隐患
√可以滤除零线上 90%的 3 次谐波电流
√可以减小相线电流
√具有节能的效果
√采用专用滤波电容，可靠性高
√结构简单，安装方便，运行稳定

[北京领步]是专注企事业单位用电异常问题治理的专家，致力于开发前端技术和产品，推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”，了解更多<谐波治理>方案，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
