【领步小课堂】——如何区分电网电压等级

返回列表来源：领步电能质量发布时间：2016-12-12分享加入收藏关注：-

          居民用电是220V，工业用电是380V，为什么同样是变电站出来的电，到了用户端就不同呢？高压与低压有什么不同呢？让我们来进一步了解一下。
          一、工业用电与居民用电
          1.工业用电：主要从事大规模生产，加工行业的企业用电。三相380V供电，或者直接高压电线进户。工业用电其实就是我们经常提到的三相交流电（由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统），而民用电采用的是单相220V对居民供电。

          三相交流电可以使电机转动，当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流(电磁感应原理)。这些带感应电流的转子导体在磁场中便会发生运动，因此工业用电都是三相交流电。
           民用电的火线与零线之间电压为220V ，工业用电则是各相线间电压380V ，相地之间电压220V。民用电其实就是三相之中的一相。电厂到居民变电站都是3相5线，变电站的作用之一就是把电分成很多个1相3线给居民使用。

          2.工业用电和居民用电的区别：：工业用电大多使用三相四线制或三相五线制供电，工业设备通常采用三相线电压为额定电压380VAC；而居民用电采用单相对零的相电压220VAC。工业用电因其用电量的需求，往往是以高压（10kv及以上）直接输入工厂（称专线），在工厂内安装变压器将高压降低为不同设备所需电压；居民用电则采取供电局统一变压（称公变）后输送到每家住户。因使用性质不同（工业用电为创造利益，居民用电为生活必须）电价也不同（工业用电通常高于居民用电）。

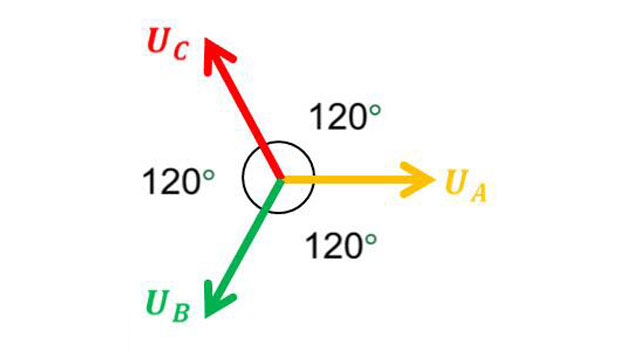

图1  电压三相

       二、高压与低压的分界线
       根据GB/T 2900.50-2008中定义2.1规定，高[电]压通常指高于1000V（不含）的电压等级，低[电]压指用于配电的交流电力系统中1000V及以下的电压等级；国际上公认的高低压电器的分界线交流电压则是1000V（直流则为1500V）。
       在工业上也有另外一种说法，电压为380V或以上的称之为高压电，因此我们习惯上所说的220V、380V都是低压，高于这个电压都是高压；再之前的电业规程中规定分界线为250V，虽然新的《电业安全工作规程》已经出台，但很多地方执行的还是以前的标准。

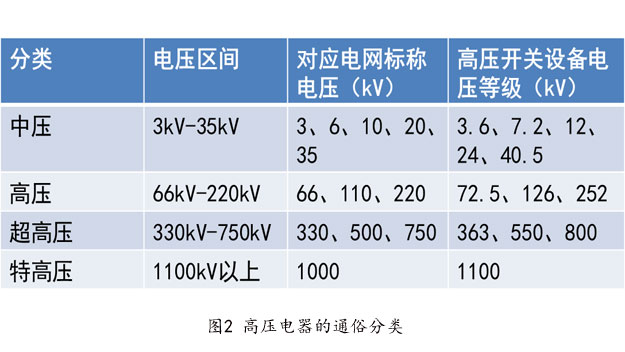

           1.所谓高压、超高压、特高压并无本质区别（随着电压增高，绝缘要求、安全要求会有不同），只是人们的叫法不同，分界线也是约定俗成，并无明确规定。

       2.电网就是指整个供配电系统，包括发电厂，变电站，线路，用电侧。

           3.出于保护设备的正常运转的目的，电网的标称电压要低于设备上的额定低压，就是说12KV的用电设备（或开关）要用于10KV的电网，40.5KV的用电设备（或开关）要用于35KV的电网。在国内常见的变电站电压等级一般分为：专业级一般有500KV、750KV，省级220KV ，地级有110KV、66KV、35KV、10KV、400V。
