有源滤波器的安装位置怎样影响3次谐波电流的消减

返回列表来源：领步电能质量发布时间：2015-12-09分享加入收藏关注：-

专家讲堂2

要正确使用有源滤波器解决3次谐波电流导致的各种问题，必须牢记有源滤波器“仅能控制上游线路的谐波电流”这个特性。掌握了这个特性，就能够根据要达到的目标确定有源滤波器的安装位置。请读者记住下面的原则：

有源滤波器要安装在有故障现象的线路的下游。

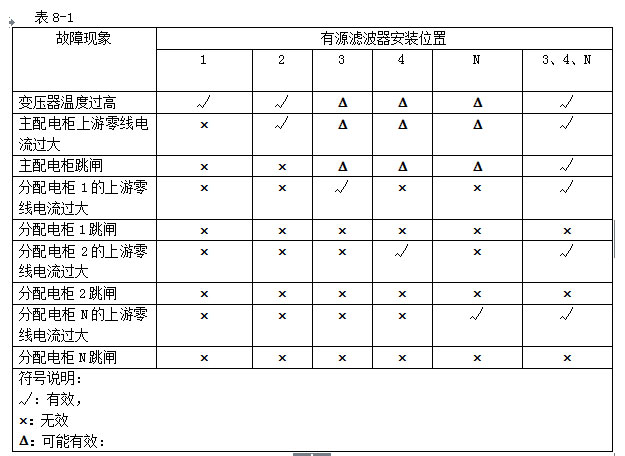

为了读者便于理解上面的描述，一些典型的安装位置列于图8-1中，各个安装位置的效果如表8-1所示。

请读者思考一下：在图8-1所示的安装位置中，都不能解决分配电柜跳闸的问题。要解决分配电柜跳闸的问题，应该将有源滤波器安装在哪里？

专家讲堂-中间图32-2

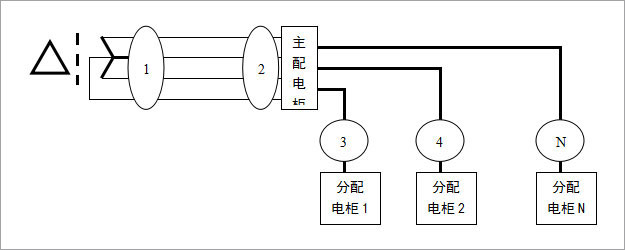

图8-1 有源滤波器的安装位置

安装有源滤波器，首先要考虑对于治理点和治理负载谐波的要求，工业负载和商业负载配电系统中，非线性负载产生的谐波含量各不相同，导致的故障问题和要解决的目的也完全不同，例如：工业负载强调网测电能质量要求，干扰问题，一般安装在变压器的进线端，集中治理；而商业负载中，负载多以单相整流LED照明、亮化、LED屏广告等设备组成，造成谐波成分以3次谐波为主，故障问题主要是零线电流过大、过热等现象，那么如果用有源滤波器解决商业负载3次谐电流含量，主要安装位置最好靠近负载端，因为有源滤波器的特点是可以满足治理点上游配电系统不受影响，而下方负载谐波含量不能实现有效治理；但商业负载回路较多并复杂，有源滤波器成本费用较高，所以，针对3次谐电流导致的零线电流过大问题，我司建议最好选择LB3NPF零线电流治理装置，消减零线电流更有效，并满足整条零线谐波滤出要求，成本费用更低。
