酒吧专用零线滤波器!

返回列表来源:领步电能质量发布时间:2020-02-18加入收藏关注:-

专家讲堂3


近几年我司不断的接到各种娱乐场所电力人员的热线咨询,主要场所以LED屏、商场、酒吧,酒店咨询为多,咨询的内容也都是围绕着零线电流过大、零线发热所展开,随着越来越多类似问题的客户涌入我们的热线,在这里单独以酒吧现场为例,撰写一篇针对娱乐场所如何使用零线滤波器解决零线过电流的文章。

我们前面的文章中提到过引起零线电流异常增高的原因,主要包括两个方面:1、零线上的三相不平衡电流所导致; 2、叠加在零线上的三次谐波所导致;

也正如此,酒吧这种场合更是零线电流“滋生”的最佳地点,以酒吧为例主要要考虑俩点:(1)从负载类型角度出发好像和其他现场没什么区别,基本都是LED灯管、LED屏、音箱;(2)从负载运行角度出发却存在着差异化:首先负载为配合吧中节奏、音响效果往往对于灯管是有特殊要求的,也就是能够适应频繁切换灯光效果的灯管,也就是负载特性变化频率较高,从而我们没法估算活跃于三相中的不平衡电流具体有多大,结合上述不平衡电流不仅决定着零线电流大小的同时,还决定着治理效果的好坏程度,酒吧内部场景图如图1所示;

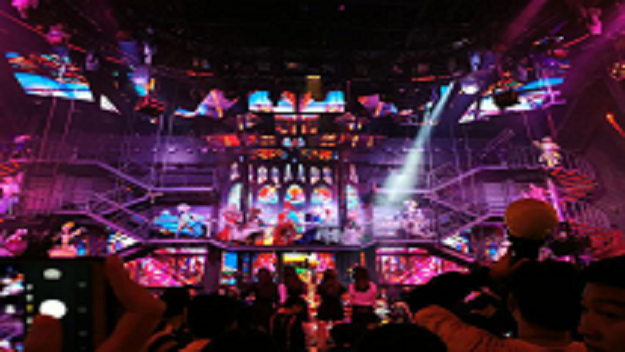

酒吧场景图

图1 酒吧场景图


以北京领步公司众多酒吧案例中的苏州某酒吧为例,当时该酒吧电力人员联系到我们,说他们酒吧配电箱中的零序开关频繁跳闸但是不知道问题所在,派出技术测试过后,不出意料是零线电流过大,甚至高出相线电流的俩倍,我们分析了情况,考虑到负载特性,如果使用相关传统的零线治理设备治理效果较差,因此我们为其推荐北京领步酒吧专用零线滤波器进行治理,治理效果异常显著,如图2所示。

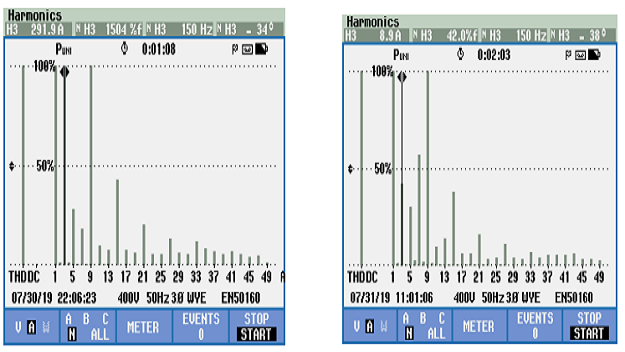

治理前后数据对比图

图2 治理前后数据对比图


这张测试数据对比图可以看到:19年7月30号滤波器安装前,我们测试的三次谐波电流含量是291.9A;安装零线滤波器之后(19年7月31日)我们进行了复测,可以看到这时三次谐波电流含量只剩下8.9A,治理效果高达96.3%,零线电流消除率达85%(零线剩余电流含不平衡电流),治理效果可见一斑。这是北京领步设备的外观图,如图3所示。


零线滤波器

图3 设备外观图


 13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
