一、电能质量的现场检测方法

1.1、使用设备及分析软件
          1）电能质量检测仪CA8335系列+DataView软件。

          2）三相电能质量记录仪 Fluke 1735 +Power Log软件。

          3）三相电力质量分析仪 Fluke 43

          4）测温仪。
          5）PSCAD电力系统仿真软件，可以研究电力系统暂态、谐波分析。

          6）matlab7.0.4电力仿真软件。

1.2、现场测试位置选择
          工厂或单位电力电源进线端，或适合安装无功补偿、滤波器的位置。

1.3、检测方法
          使用专业测量设备（如Fluke）可直接测量计算闪变、电压暂降、电压暂升、中断、瞬变、不平衡、谐波、间谐波、信号电压、RMS有效值、功率、功率因数和电能量等电能质量参数。这些测量结果可根据相关标准判断合格与否。以下针对设备不能直接给出测量结果的项目，和测量中需要注意的事项做具体的补充。

1）频率变动及频率偏差
          使用测量设备一定时间内，测量频率变化过程中相邻两个频率极值（极大值、极小值），这两个极值之差即为频率变动值。参照标准，频率变动值一般不得超过±0.2Hz        测量出系统频率的实际值和标称值之差，即为频率偏差。参照标准，频率偏差值一般不得超过±0.2-0.5Hz。

2）电压偏差
          使用专业设备测量系统中的实际电压后，用相对误差的计算公式计算电压偏差值。

          参考标准，35KV及以上为正负偏差全面值之和不超过10%；10KV及以下三相供电电压为±7%；220V单相供电为+7% - -10%

          监测点电压合格率计算：V= TC / T *100%=(1- Ts / T)*100%   (T电压监测总时间；TC 电压合格时间；Ts 电压超限时间)

3）存在谐波的系统中如何修正功率因数

          功率因数是维护用电效率的重要标准，功率因数的提高可以帮助工厂避免重要设备的不稳定运行或损坏。提高功率因数的办法一般采用电容器减小电压和电流之间的相位，但电容器可能会导致元器件或电子设备的损坏，谐波通常会对功率因数产生一些奇怪的影响。何时需要安装无功补偿电容，没有一个简单完整的公式可以遵循。它取决于电路负载是纯阻性、感性、容性，这些负载是线性还是非线性。而且要考虑谐波的影响，如果谐波的水平较高，无功补偿电容可能会损坏。所以对系统的修正一定要经过全面的考察，对配电系统进行修正以提高功率因数和降低谐波必须向有经验的电气专业人员咨询。

          利用电力质量分析仪测量数值比较分析：
          A、测量检测点的全功率因数（PF）和位移功率因数（DPF）,如果读数相近或相同，说明功率因数的降低主要不是谐波的原因。此时可以利用无功补偿电容减小位移，提高功率因数。
          B、如果PF比DPF低10%或更多，那么功率因数可能是谐波电流造成的。
          C、利用Fluke43测量仪显示馈线电流的谐波柱图。该图形将指示电路谐波失真度是否降低了功率因数。

          D、如果谐波水平比较显著，电气专业人员可能要考虑使用补偿滤波器减少谐波电流。一种方法就是在非线性负载的线路中串联电抗器，从而降低谐波提高功率因数PF。如果适当，有资格的电气专业人员可以考虑安装无功补偿电容。

          无功补偿的注意事项：无功补偿电容与配电网的感性电抗在高于基波的某些频率可能形成谐振电路。如果没有谐波电流通常不会出现什么问题。如果由于电子装置引起谐波电流，使无功补偿谐振就有可能导致过电压的发生。这种情况多数情况发生在负载停机的过程中。
          如果利用补偿电容将位移功率因数DPF提高到0.95，系统很可能在5次谐波或7次谐波发生谐振。当这种情况时电压升高，并有可能超过补偿电容或其他元器件的额定电压而导致不稳定的运行故障。利用万用表或谐波测试仪测量流过电容的有效值电流。如果电流在电容器的额定范围内，谐波电流可以忽略。同时电容器端检查谐波电压。如果数值较高，达基波的百分之几，就需要进一步检查电容器的5次和7次谐波电流。如果谐振导致系统出问题，可以在电容器上串联一个小电感，使谐振频率不在系统谐波频率之内。

 4）谐波的检测谐波是产生反向功率因数的主要原因

          即使用电单位利用节能设备降低能源消耗，高水平的谐波也会将其能源节约抵消。那么如何检测谐波则是下一步处理谐波问题的关键。

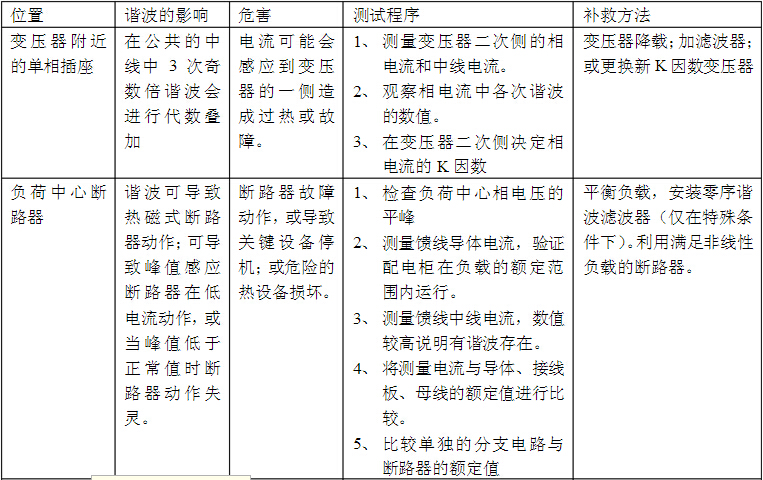

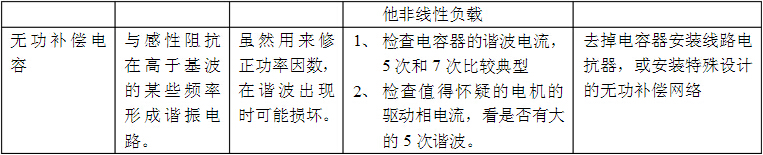

          检测谐波可以按照下表的指导，在用电单位一步步进行工作。首先，建议检查表中所列的位置有没有出问题的迹象，然后按照测试程序进行。

5）设施配电系统检查
          电压波形测量：正常为正玄波。波形平顶、畸变等则为不正常；
          电压有效值测量：有效电压可能会过高或过低，电压下降和回路负荷及源阻抗有关系，实际暗示了导线的长度和直径有问题，自支回路断路器到Z远端的插座电压极限值应为3%，总电压降应小于5% ；

          插座中线对地电压注意事项：插座处电压2V或更低的对地电压是正常的，几伏或更高，说明存在过载，5V是上限值。
          一个带有负载的电路中存在一定的中线对地电压是正常的，如果电压接近于0V，则需要怀疑是否插座或子配电盘存在非法中线对地链接。任何在变压器或主配电盘以外位置进行的中线接地，都应该消除。以防止通过接地导体而返回电流。
          共用中线问题：一些建筑物在电气接线时使用两相或三相共用一条中线，然后分支线路中重复使用这一条中线，这样来自非线性负载的零序电流（主要是三次谐波）会进行算术相加，并在中线上返回。会引起中线电流过大引起导线发热，造成安全隐患。另外过高的中线电流还会引起较高的中线对地电压，中线电压的提高实际就造成了中线对火线电压的降低，那么加到负载上的电压就会降低，负载的实际功率就降低。 解决的办法就是为每个分支电路拉出单独的中线。

          测量方法：（配电盘）目视检查---是否有非法接地；是否有导线过热现象，如发生褪色的的导线接头等；检查是否有共用中线情况，判断的方法是检查中线数目是否等同于相线数； 测量---馈线电流，检查每一相以确保没有过载，并确定没有过度的不平衡；测量中线馈线电流；测量中线对地电压；测量中线对火线电压；测量分支电路中线电流；测量短路器的触点压降，正常为20-100mV。 变压器测量---测量变压器发热量，确保在正常的范围内。并检查变压器的接地系统是否正常；测量变压器每一相的KVA值，三相相加后和变压器的铭牌值进行比较翼确定%负载，如果变压器负载超过50%，则要检查3次（三相供电）、5次、7次谐波（单相供电），谐波太高就需要给变压器强制降温或降额。
