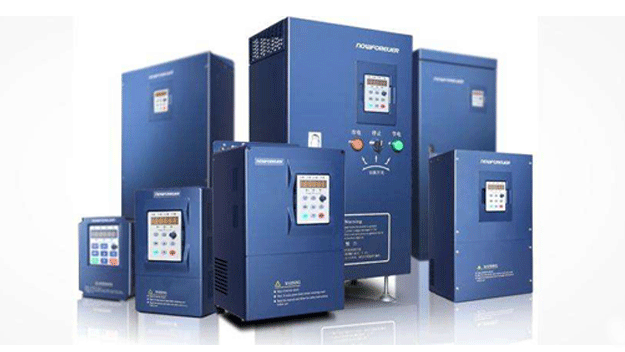

          变频器具有有效节能、调速精度高、范围宽的特性，可实现异步电动机的软起动。同时还能有效地改善拖动设备的机械性能，这对使用面广、数量多的异步电动机，必将会取得很好经济效益。但变频器是非线性设备，使用大功率二级管整流，大功率晶体管逆变，运行中必将会引起正弦波的畸变而产生高次谐波。当变频器向电动机输入频率可变的电流时，必然会将含有颇丰的高次谐波电流输入电动机而造成不良影响。为此，必须通过采取一系列的谐波治理措施，有源滤波器可以将谐波造成影响降到Z低，使变频调速的节能技术得到推广应用，从而可取得很好的经济效益。

变频调速的优越性
变频调速特性好
          实现异步电动机的变频调速，是发明异步电动机百年以来人们翘首以待的“世纪之梦”。变频器通过不懈改进、提高和完善，其调速工作特性毫不逊色，即与直流调速系统相比较，某些性能还将超过直流调速。由于频率本身是数字量，即可实现不需外部反馈情况下而获得很硬的机械特性。同时还具有调速精度高、范围宽、起动平滑、性能稳定、维护简便等优点，并易于实现生产过程的自动控制。
变频调速系统故障率低
          异步电动机拖动系统，可在不更换原电动机条件下，实现变频调速节能技术改造，即在电动机与电源之间接入相配套的变频器，而得到针对性调速效果。其故障低是得益于异步电动机的结构简单、性能稳定、运行可靠，而转子回路内电流不需从外部引入，故出现故障几率很低。
变频调速可实现软起动
          异步电动机若采用全压直接起动，其起动电流是额定电流的5-7倍，这么大的起动电流将会对拖动设备或电网造成冲击。而采用变频调速起动，其起动电流一般不会超过额定电流的1.5倍，而且起动平滑稳定无冲击，实现异步电动机真正意义上软起动。
变频调速会延长设备使用寿命
          变频调速在风机、泵类负载中使用，不仅能按负载运行功能要求实现转速条件，而且起动过程中振动和机械噪声很小。变频器用于一般机械设备的调速，在起动、停止、加速、减速等工况下，均不会产生振动和冲击，故可延长机械设备的使用寿命。
变频器用于输送机调速时转矩平滑
          变频器用于输送机电动机的调速，在负载下加、减速时，也具有性能良好的软起动效果，并且转矩平滑。尤是在重载下起动时，可平稳地提升输出转矩，这是普通减速起动器所无法达到的效果。

变频器产生谐波机理
          变频器是非线性设备，其主电路一般都采用交—直—交电压逆变方式，外部输入的380V50Hz工频电源，经三相桥式电路整流成直流电压，再电容滤波及大功率晶体管逆变为频率可变的交流电流输出，为需要调速的电动机提供频率可变的电源。根据电动机转速公式n=[(60f)/p](1-s)可知，将输入频率可变的电流，即可实现电动机转速的调节。
          变频器的整流回路是由大功率=极管组成电路，输入电流波形为不规则的矩形波，其波形按傅立叶级数进行分解，除了得到与电源基波频率相同的分量外，还有一系列大于电源基波频率分量的高次谐波。
          谐波实际上是一种干扰量，系指x一个周期电气量的非正弦波分量，其频率为基波频率的整数倍。每个谐波都有不同的频率、幅值与相角，高次谐波频率与基波频率的比值称为谐波次数，有偶次谐波与奇次谐波之分。一般讲奇次谐波造成危害比偶次谐波更大，在三相整流负载中出现谐波为3、5、7、11、13……次谐波。
          同理，在逆变输出回路中，输出电流信号受载波信号调制而变成脉冲波形，其波形按傅立叶级数进行分解，也分得基波和各次谐波。据此，变频器运行中必然会产生高次谐波，当频率可变的并含有颇丰高次谐波交流输入配套电动机，必将对异步电动机造成不良的影响。

变频器产生谐波对电动机影响
          异步电动机具有结构简单、运行可靠、维护方便等优点而得到广泛使用。对异步电动机拖动系统进行变频调速节能改造时，可不更换原电动机，而在电动机与电源之间串入相配套型号变频器，即可实现异步电动机转速的调节。但由于变频器是非线性设备，运行中必然会产生高次谐波而对电动机造成不良影响。
          按常规设计的异步电动机，均设计在额定频率和额定电压下运行的，只有瞒住运行条件才能确保电动机轴上输出转矩、输出功率达到额定值。然而在变频调速工况下运行的电动机，其输入电流的频率是个变量，通过改变输入电流的频率即可实现异步电动机转速的调节。但由于输入电流频率的变化，故对电动机输出的轴功率会造成影响。所以对不同拖动系统电动机容量的选择上，应考虑这种影响而有一定的容量裕度。
          通常使用中异步电动机，均在额定功率和允许温升条件下运行，其温升是不容易超过规定值。但在变频调速工况下运行的异步电动机，由于输入电流含有颇丰的高次谐波，因为会因谐波电流产生附加损耗。同时因谐波电流影响，而使输出轴功率有所下降，运行效率降低，温升增高等异常情况。异步电动机运行中，若发生温升增高必将导致线圈绝缘的挥发和降解加速，介电强度和体积电阻率下降，还会造成绝缘的炭化而丧失绝缘功能。另外，谐波电流产生的附加磁场，相对于转轴是高速度旋转的，它产生的轴电势较高，会击穿轴承的油膜，使轴电流流过轴承而造成损害。
          异步电动机的线圈间存在着分布电容，高次谐波电压输入时，使各线圈之间的电压分担不均匀，导致承担高电压线圈绝缘老化加速，从而使首匝线圈绝缘损伤。在变频调速拖动系统中，变频器输出电压的幅值是额定电压的3倍，再加上变频器电压变化率(du/dt)很高，它所引起的振荡使电动机线圈收到应力变得更大，导致线圈绝缘老化。在开关频率很高工况下，变频器和电动机之间连接电缆，若是长度过长时会产生驻波，将导致电动机端电压的升高，这种高电压也会加速线圈绝缘的老化，而影响电动机的使用寿命。
