3招教您如何正确选择有源滤波器！

返回列表来源：领步电能质量发布时间：2020-10-23分享加入收藏关注：-

现今很多生产场合由于过多的使用谐波源负载(如变频器、中频炉、整流负载等)会在用电系统中产生大量的谐波电流，给企业用电质量带来严重的污染，现今随着谐波治理概念的普及，也让很多企业意识到谐波治理的重要性，在前期新建项目图纸规划时便规划了谐波治理装置——有源滤波器！只是对并不熟悉该产品的用户而言，如何选购它便成了一道难题。别急！小编今天便为大家整理3招有源滤波器的选型小技巧以供大家参考！

一、接线方式的选择

（1）有源滤波器根据电网和负载性质，分别有三相三线系列和三相四线系列有源电力滤波装置，三相三线系列主要针对整流器、变频器、大型 UPS、中频炉、电弧炉等工业型大容量非线性负荷，拥有有效的滤波能力，能同时滤除 2～51 次谐波，小于 20ms的响应时间，具备一拖四扩展功能。适用于各种工况领域，是工业型大容量非线性负载谐波治理的理想解决方案。

（2）三相四线系列 APF 适用于商业建筑电气系统，由于商业建筑电气系统大量使用荧光灯、电脑、UPS、电梯、变频空调等设备，不仅污染电网，而且其产生的三次谐波叠加到中性线上，使中性线发热，严重威胁电力系统安全。该系列 APF 能彻底消除因三次谐波产生的中性线谐波电流，并消除 2～51 次全部或选定次谐波。该系列 APF 体积小，具备完全的通讯功能，是保障电力系统安全的重要电气设备。

二、容量的选择

有源滤波器装置的容量是根据谐波电流量来计算的，一般来说，有源滤波器的容量越大，其造价也会越高。同一品牌的有源滤波器150A的要比100A贵的多。通过对电网供电的实测，得出谐波电流，例如测得满负载运行情况下谐波电流总畸变率为30.4%，峰值视在电流为249A，则系统总谐波为249*30.4%=75.69A，有源滤波器的容量既可以确定为75A。



三、产品安装类型的选择

领步有源滤波器有3三种类型：模块式、壁挂式以及整柜式，它们都由APF功率单元构成，唯一区别是：外形结构尺寸不同，项目方可根据系统配电间预留尺寸选择相应外形结构及尺寸的有源滤波器。

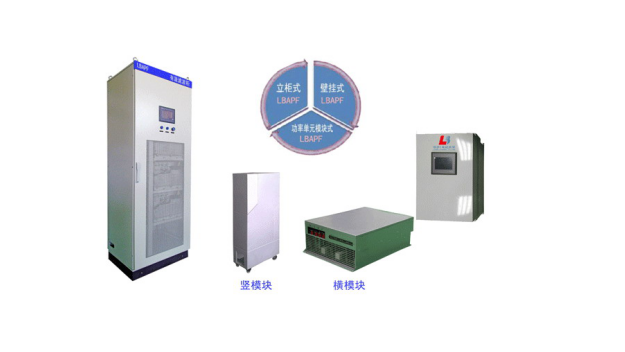

图1 LBAPF有源滤波器



13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累，专注成就品质、质量铸就品牌，为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”，了解更多<谐波的危害治理>方案，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
