谐波治理和无功补偿那些你不知道的小事

返回列表来源：领步电能质量发布时间：2018-09-20分享加入收藏关注：-

           作为一名从事谐波治理与无功补偿的工作人员，我们接听过各种各样的客户，下面我们解答一些在电力系统中客户常见的一些问题。
问：系统中有补偿设备，补偿设备投不上的原因？？
          答：1、系统中的补偿设备是纯电容补偿，下方负载会产生大量的谐波，而且电容器是对谐波有一定的放大作用，电容器的阻抗性是最低的，因此也是最容易受谐波影响的，轻者电容补偿投切不上，严重者，甚至会引起电容柜烧毁、放炮，因此导致功率因数达不到国家要求。2、抗谐波补偿（电容器+电抗器）但是在设备组成过程中电抗器的电抗率太小，因此抗不住系统中的谐波。导致谐波超标或者功率因数不能达标。
解决办法
1、对补偿装置进行改造，改造成抗谐波补偿或者是有源动态补偿装置

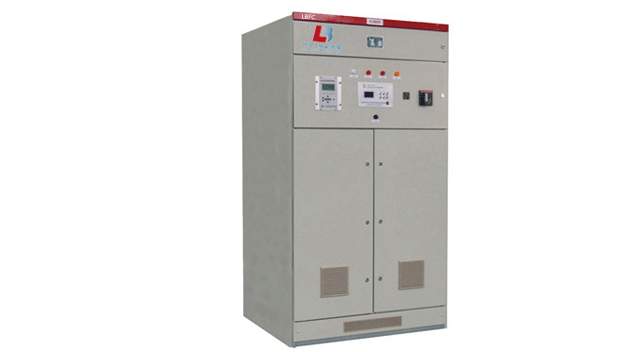

抗谐波补偿
          抗谐波补偿回路由滤波电容器和抗谐波电抗器组成，对谐波形成高阻抗，防止谐波流入补偿装置；同时在基波产生无功功率进行补偿；从而达到谐波治理和补偿无功提高功率因数的双重效果。

特点
          可按系统缺少的无功功率和功率因数等方式进行自动投切，适合不同特殊场合的控制，可实时显示所有电气参数、进行谐波分析。
          抗谐波回路由滤波电容器、抗谐波电抗器串联组成，在基波频率时产生无功功率，根据要求达到的功率因数设计滤波补偿回路的容量和数量。
有源动态补偿装置
          静止无功发生器（Static VAR Generator,简称 SVG）是柔性交流输电技术的主要装置之一，属于并联型动态无功补偿装置。它能够发出或吸收无功功率，并且输出可以变化以控制电力系统中的特定参数。在配电网中，将小容量的 SVG 安装在某些特殊负荷（如电弧炉、地铁等冲击性和整流性负荷等）附近，可以显著地改善负荷与公共电网连接点处的电能质量，主要功能是提高功率因数、克服三相不平衡，消除电压闪变和电压波动等。

技术特点
          可补偿感性无功，也可补偿容性无功，装置可以在两者之间连续调节；提高功率因数到 0.99 以上，满足系统负荷变化时的动态无功补偿要求；具有三相不平衡补偿功能；实时补偿，全响应时间小于等于 20ms；动态响应时间小于 200us；补偿容量等于安装容量，不受系统电压跌落影响。
问：治理谐波，不知道安装什么类型、安装多大容量？
          答：首先我们需要知道系统中是高压还是低压，由此简单的区分需要的设备是有源还是无源，一般高压侧侧无源的谐波治理设备，低压侧做有源的谐波治理设备，因为国内在高压侧做有源滤波设备的技术还不成熟，因此不建议在高压侧做有源滤波器。低压侧来说我们一般建议做有源滤波器，主要是因为，无源滤波器的滤波容量是按照kvar来计算的，因此还需要有一部分余量是补偿容量，这样无源滤波器的安装容量就要高出1.732倍，计算下来，无源滤波器的价格适合有源滤波器的价格相差不大。有源滤波器主要又是用在低压侧，滤波效果要比无源滤波器好。
          安装容量：需要根据治理系统（治理设备）容量、电压等级来进行估算。具体估算方法（因为算法只是我们根据以往的项目经验自己总结出来的数据），具体的您可以电话咨询。

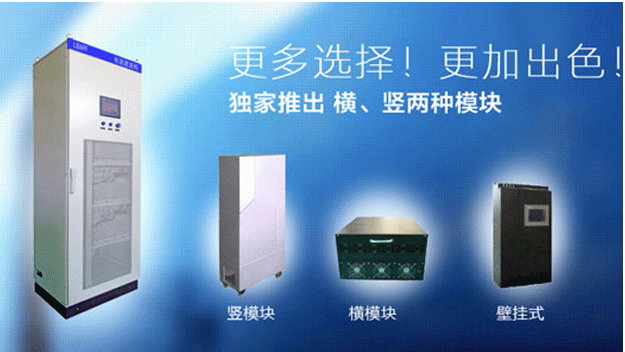

有源滤波器
          有源电力滤波技术是近几年针对无源滤波技术的缺陷而提出的一种谐波治理新技术。由于其滤波效果好，在国外得到了广泛应用，由于其价格昂贵，在国内未得到推广使用。我公司与清华大学合作成功开发出拥有自主知识产权的国产化有源电力滤波装置 APF，已经通过质量技术监督局的检测，正式投入使用，各项技术性能指标均达到或超过国外同类产品，价格只有进口设备的三分之一。

          有源电力滤波装置的基本原理是从电网中检测出谐波电流，经内部芯片快速计算、分析、比较，控制主功率单元产生一个与该谐波电流大小相等而极性相反的补偿电流，从而使电网电流只含基波成分。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，且补偿特性不受电网阻抗的影响。

问：为什么我三相平衡的情况下，零线上还有电流
          答：主要是因为我们的负载是单相整流负载，这些单相整流负载会产生大量的三次谐波，三次谐波的特殊性使其在零线上进行矢量叠加，也就是说三相电中每一相的三次谐波电流是在零线上叠加的，原本三次谐波电流在相线上是没有那么大的，但是到零线上就是三倍呈现的，所以解决了三次谐波那么零线电流过大的现象自然也就没有了。
解决办法

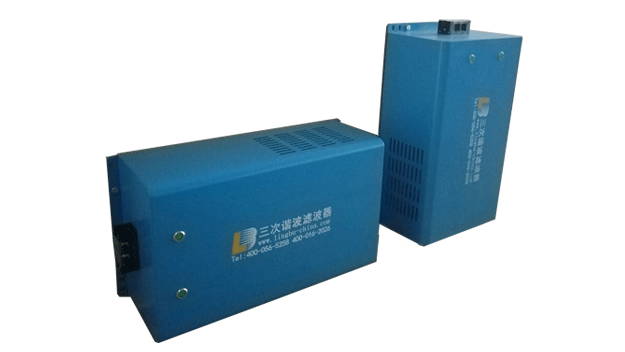

          三次谐波零线滤波器领步：（北京）电能质量设备有限公司引进航天科工技术开发成功的LB3NPF系列三次谐波电流滤波器，不仅是当前市场中能从源头上彻底治理3次谐波电流的独特产品，也是对三相四线制配电系统中相线和零线上的3次谐波电流能同时全面精确治理的专用滤波装置，该装置已经在消除3次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等谐波危害方面得到了广泛的应用。

          13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累，专注成就品质、质量铸就品牌，为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”，了解更多<谐波的危害治理>方案，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
