工作原理

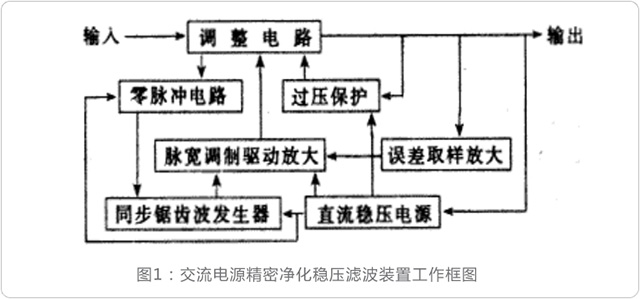

交流电源精密设备电能净化防护装置由调整电路、零脉冲产生电路、同步锯齿波发生电路、脉宽调制驱动放大电路、误差取样放大电路、直流稳压电源、过压保护电路等部分组成，框架结构原理见下图1。

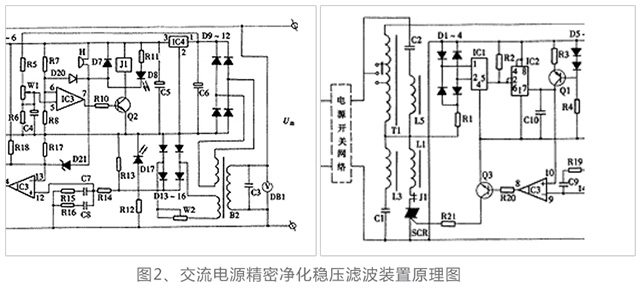

LBDNWS系列精密设备电能净化卫士工作原理如下图2所示：自耦变压器T1、双向可控硅SCR、电感L1、3次谐波和5次谐波滤波器等构成调整电路。L1与SCR相串联组成一个随SCR导通角(0°～180°)改变的可变电感，且与L3、C1的串联电路并联构成一个可变电抗器。

当IC2的2、6脚输入过零脉冲前，IC2-7脚呈高阻态，C10由Q1、D5、D6、R3、R4构成的恒流源电路充电，C10上的电压线性上升；当IC2的2、6脚输入过零脉冲时IC2-7脚呈低阻态，C10放电，零脉冲过后IC2-7脚又呈高阻态，C10充电。这样，IC2-7脚输出与零脉冲同步的锯齿波至IC3(LM324)-10脚，变压器B2、桥式整流D13～16、W2、R13～14、C7～8构成取样电路。

它输出一个与交流输出电压成正比的误差信号电压至运算放大器IC3-12脚同相端进行放大。脉宽调制驱动放大电路由运算放大器IC3的8、9、10脚，Q3等组成；同样端10脚输入来自IC2-7脚的同步锯齿波电压；反相端9脚输入误差取样放大的直流信号；IC3-8脚输出宽度受控的脉冲电压经Q3放大后触发双向可控硅。变压器B2，桥式整流D9～12，滤波电容C5～6，三端稳压IC4(7812)构成直流稳压电源，给装置内有关电路提供电源。

主要技术特点

技术可靠性高：

新型铁磁谐振原理，采用冗余设计，可靠性高，寿命长

稳压范围宽,输出精度高：

输出电压220±1%;输入电压实际工作范围可达120V~300V。

响应时间短：

优异的动态特性，电网电压发生变化时，在小于40ms的时间就可跟踪变化，输出稳定的电压

消除浪涌电压：

对电网上的浪涌电压有理想的消除效果，输入端的浪涌电压达2000V，不会影响用电设备的工作；

抗雷击能力：

输入输出隔离屏蔽，防雷抗干扰可达到6000VPP(10μs/700μs)；

谐波控制能力：

输入波形失真达到30%时，保持输出电压波形失真小于5%；

过载能力强：

具有输出负载短路保护功能，当输出端短路时,进入保护状态，同时输入电流也受限制,不影响供电线路的运行；
