电能质量的测量方式

定期巡检

>> 居民、商业区及小工厂供电系统配电点的电能质量检测，根据重要程度一般一个月或一季度检测一次，并应进行详细的记录存档。

>> 定期巡检使用的仪器主要是便携式电能质量分析仪或手持式电能质量分析仪。

>> 对于没有冲击性负荷的电网及供电范围内负荷变化不大的情况，电压波动和闪变的影响很小或不存在，电压波动和闪变的指标一般不需要在线连续监测，定期检测的时间一般半年或一年一次就能满足要求。对存在冲击性负荷的电网，一般一个季度或一个月检测一次，可视具体情况而定，检测仪器使用闪变仪或便携式电能质量分析仪。

专项检测

>> 主要用于负荷容量变化大或有干扰源设备接入电网，或临时有反映电能质量出现异常，需要对比前后变化情况的场合，以确定电网电能质量指标的背景状况和负荷变动与干扰发生的实际参量，或验证技术措施效果等。专项检测工作在完成预定任务后即可撤销。专项检测使用的监测仪器一般是便携式电能质量分析仪。

在线监测

对重要变电站或实施无人值班变电站的公共配电点或重要电力用户的配电点可实行在线连续监测。在线检测主要适用于监测电网电压质量偏差、三相电压不平衡、电压谐波等状态，以及电力用户负荷注入公用电网的谐波电流和负序电流等指标。

监测的项目包括：供电频率、电压偏差、三相电压不平衡度、负序电流、有功功率、功率因数、电网谐波等。

在线监测的功能包括：数据显示功能、数据存储功能、数据远传功能及对监测项目控制标准的越限报警或发出控制指令的功能。通过计算机网络可将监测的实时数据、历史变化曲线、指标越限报警信号等进行就地显示和实现远方监控。

电能质量的在线监测系统一般由就地监测装置和计算机后台及通信网络等组成，也有的直接将在线监测系统通过接口软件接入企业MIS系统和局域网，实现数据共享和电能质量的计算机管理。

之所以要保持三相平衡，原因就是：在三相四线制中，如三相负荷分布不均（相线对中性线），将产生零序电压，使零点移位，一相电压降低，另一相电压升高，增大了电压偏差。同样，线间负荷不平衡，则引起线间电压不平衡，增大了电压偏差，电压的偏差过大可能导致的常见的事故就是烧毁电器设备！

电能质量监测的难点

（1）持续时间短，如一些动态电压质量问题持续时间只有几个毫秒。

（2）干扰发生的随即性强，如雷击、系统故障、一些非线性负荷的投切等。

（3）电压、电流波形均发生畸变。

（4）需要实时监测。因为敏感和严格负荷中，引起电能质量恶化的数量、种类都越来越多

电能质量测试技术的要求

传统的电能质量测试是基于有效值理论的测试技术，时间窗太长。现在随着电力的发展和用电要求的提高，仅靠测有效值已不能精确地描述实际地电能质量问题，因此需要发展满足一下要求地新测试技术：

（1）能捕捉瞬时干扰地波形。因为许多瞬间扰动很难用个别参量（如有效值）来完整描述，因此需要采用多种判据来启动量测装置，如幅值、波形畸变率、幅值上升率等。

（2）对电压、电流能同时测量，以便获得潮流信息。

（3）需测量各次谐波的幅值与相位。

（4）需有足够高地采样速率，以便能测得高次谐波的信息。

（5）建立有效的分析系统，使之能反映各种电能质量问题得特征及其随时间得变化规律。

电能质量测试建议

论是对系统内谐波进行彻底治理还是对关键设备进行谐波隔离净化，都需要了解掌握系统内谐波具体数据，如此才能精确地分析谐波隔离净化效果或谐波治理设备精确成本价格，因此建议用户先行谐波测试，再确定具体实施方案是更合理的。

我们具备的电能质量测试分析仪器：

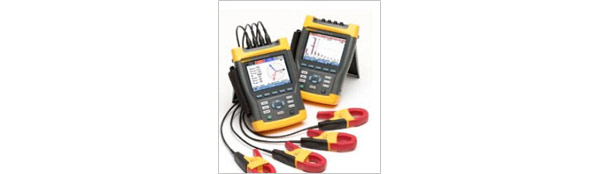

Fluke434电能质量分析仪

•  量测电压及电流之均方根值、峰值、奇次谐波及偶次谐波成份；

•  量测视在、有功、无功功率、功率因子、闪变及三平衡相不平衡；

•  显示电压、电流的波形及谐波频谱分布图；

•  瞬时电压可测至5us以下，可达6kV；

•  画面更新率200Ms/per；

•  5组(R、S、T、N、GND)电压隔离信道、4 组(R、S、T、N)电流隔离通道；

•  具谐波及偶次谐波量测功能；

•  具相位图可显示每相相位角度；

•  具自动记录数据功能；

•  具电力异常监测功能；

•  储存内存(50 组 Screen/10 组 data)；

•  内建镍氢电池，充电后可用7小时；

•  符合 EN-50160、IEC-61000 及4组自设值。

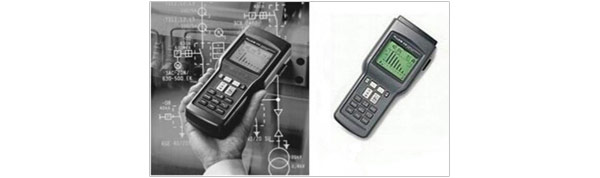

Fluke41B(43)电能质量分析仪

•  存储多达8个完整测量的数据；

•  绝缘串口可将数据发送到打印机或PC机；

•  表格报告自动打印；

•  电压、电流、功率的波形；

•  谱图直接显示直至 31 次的谐波电压、电流和功率；

•  光标读取各次谐波的有效值，百分比含量、频率和相位；

•  量测电压、电流有效值、频率、峰值、最大最小平均值、DC；

•  量测视在功率和功率因数、谐波失真总量、峰值因数；

•  光标位置的瞬时值；

•  真有效值读数，频率；

•  可供 1000A 电流探头选件以扩大量程；

•  FlukeviewTM软件（随附）可存储Fluke 41B上的数据。
