发展现状

随着计算机、彩色电视机、变频空调等办公、家用电器和节能灯、广告牌、LED屏等商业信息、节电设备的越来越广泛的应用，使低压三相供电系统中的单相整流负载越来越多，所产生的高次谐波电流对供电系统的影响也越来越大，甚至影响供电系统的安全运行。当计算机信息设备、节能灯等作为负载，相线的电流达到额定负荷时，零线上的电流必然会过流。由于零线上通常没有保险装置，不能像相线那样在过流的情况下自动断开。因此，零线上发生过流必然会导致零线过热、开关柜中零线电流过大，不仅会导致频繁跳闸等误动作，还极易引发火灾等安全事故。

治理装置

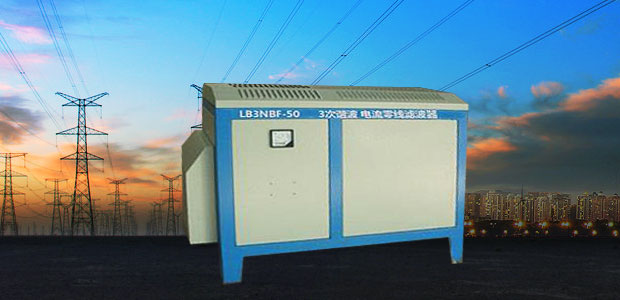

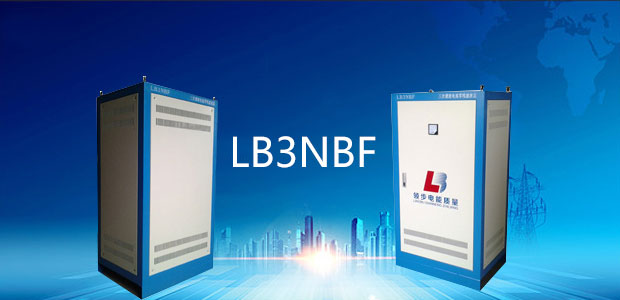

LB3NBF是一种3次谐波电流解决方案，是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置，该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。

LB3NBF安装在变压器的次级端，串联在零线上。LB3NBF对于3次谐波电流具有很高的阻抗，能够阻断3次谐波电流从零线流回变压器，因此称为3次谐波电流零线滤波器。我们知道，相线与零线共同构成了3次谐波电流的通路，如果零线阻断了3次谐波电流，相线上自然就没有3次谐波电流了。因此，LB3NBF能够对整个供电系统的3次谐波电流进行治理。用LB3NBF治理零线的3次谐波电流的好处是从全系统的角度治理，配电系统上的任何设备都能够受益。

特点与功能

• 有效滤除整条零线上谐波电流
• 减小谐波电流带来的电气火灾隐患
• 可以滤除零线上 85%的 3 次谐波电流
• 可以减小相线电流
• 具有节能的效果
• 采用专用滤波电容，可靠性高
• 结构简单，安装方便，运行稳定
• 减小电磁干扰

LB3NBF的选用安装方法

LB3NBF串联安装在系统的零线上。可以安装在配电系统的任何位置，即可以安装在变压器的输出端，也可以安装在总配电柜处，也可以安装在分配电盘处。但是LB3NBF安装的位置不同，3次谐波电流抑制作用和节电效果不同。LB3NBF与大家熟悉的有源无源谐波滤波器不同。一般的谐波滤波器仅能保证安装位置上游的谐波电流达到控制目标，而对下游的谐波电流没有任何效果。LB3NBF对于其安装位置下游线路上的3次谐波电流具有良好的抑制作用，当然，下游没有了谐波电流，上游的谐波电流也就自然消失了。

由于LB3NBF能够对安装位置下游的所有线路上的3次谐波电流起到抑制作用。因此，建议尽量在上游的位置安装LB3NBF，这样受益的范围是LB3NBF下游的所有线路。例如，如果在变压器的输出端安装LB3NBF，则该变压器的下游所有线路都不会受到3次谐波电流的危害。LB3NBF的安装过程很简单，只要将原来系统的零线断开，将LB3NBF串联接入即可。连接好后，即可投入运行，不需要任何调试。

第一种安装方式

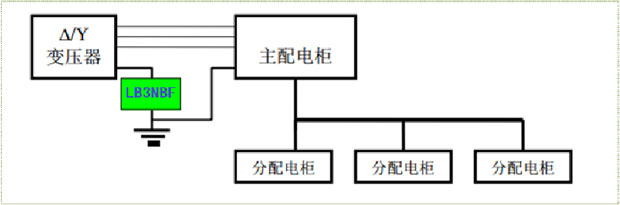

安装在变压器的输出端（主配电柜的输入端）这种安装方式能够有效发挥LB3NBF的效能， 减小变压器下端所有零线上的3次谐波电流，避免继电保护器误动作。同时，能够降低变压器的温度。注意：LB3NBF 的下游与地线连接。

第二种安装方式

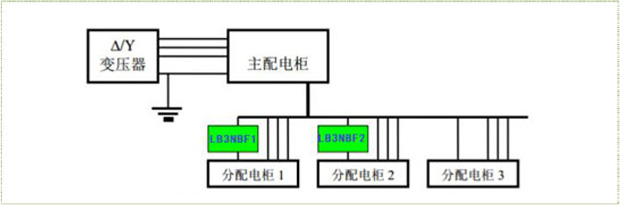

安装在分配电柜的输入端。这种安装方式适合于对局部线路进行保护。例如，分配电柜1是为某个大尺寸的LED屏幕供电的，则LB3NBF1能够减小LED屏幕相关电路产生的3次谐波电流，使LB3NBF所在的零线电流大大低于相线电流。 如分配电柜3的负荷以线性负荷为主，就不需要安装 LB3NBF。如果在每个为非线性负荷供电的分配电柜上都安装了LB3NBF，则总配电柜、变压器也就避免了3次谐波电流的危害。

LB3NBF的选型介绍

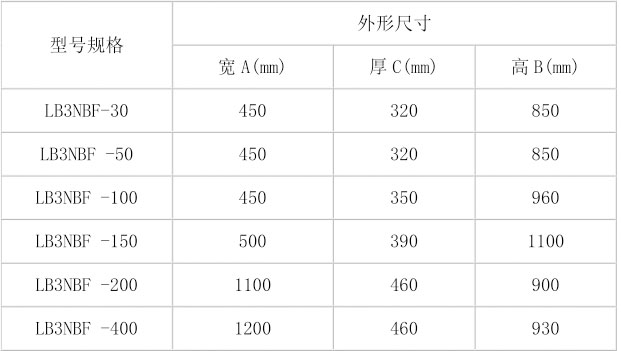

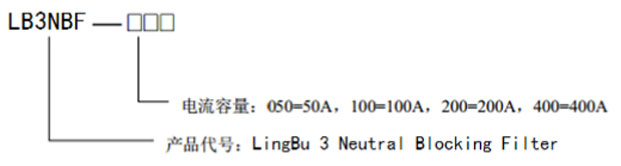

标准的LB3NBF有四种电流容量：50A、100A、200A、400A。当需要其他电流容量的LB3NBF时，可以用多台LB3NBF并联。例如，如果需要300A的LB3NBF，可以选用100A、200A的LB3NBF各一台；如果需要600A，可以选用200A、400A的LB3NBF各一台。LB3NBF的型号定义如下所示：

LB3NBF的电流容量的确定十分简单，根据相线电流的大小确定 LB3NBF的电流容量，相线电流的容量就是需要配置的LB3NBF电流容量。在变压器下端安装时，根据变压器的额定容量即可确定相线电流。变压器（输出为380V）的额定容量为KVA数，乘以1.5倍，就是相线的最大电流数。例如，变压器的额定容量为100kVA，相线电流最大为100×1.5=150A。可以选用150A的LB3NBF，用一台50A与一台100A的LB3NBF并联即可。

如果安装在配电柜（箱）处，按照标称的相线电流选择LB3NBF即可。LB3NBF工作时会发出一定的热量，因此要注意不能堵塞LB3NBF 机箱的通风口。LB3NBF不需要日常维护。
