客户名称：新疆某能源股份有限公司

谐波负载：硅芯高频炉等

使用场所：生产车间

采购设备：15台三相三线100A有源滤波器

产品型号：LBAPF3L-400V/100A

【项目背景】

新疆能源股份有限公司是北京领步电能质量的老客户了，这次之所以又找到领步，就是因为我们一期的治理效果非常好，所以才会再度选择。客户一期多晶硅生产线配有15台80KW硅芯高频炉，此15台分为两条线路，一条线路上带7台（以下称一段），分为两面进电柜；另一线路带8台（以下称二段），同样分为两面进电柜。通过现场测试，硅芯高频炉在生产运行时会产生大量谐波流入其所在电网，导致谐波电流、谐滤电压畸变率严重超标，严重影响电网的运行安全以及用电设备的安全，急需对整个生产线进行有源谐波治理。

【数据测试】

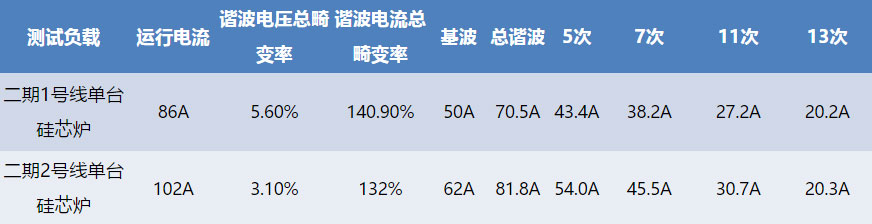

由于一期生产线的硅芯炉与二期生产线已经实施有源谐波治理的硅芯炉规格类型相同，因此借鉴二期生产线有源谐波治理时测量的单台硅芯炉电能质量参数如下：

【谐波治理方法选取与分析】

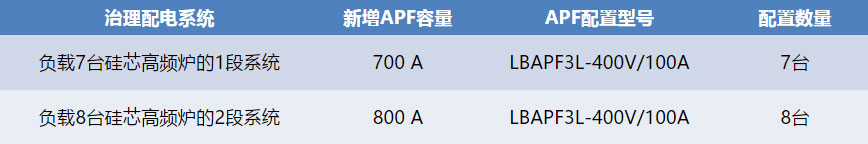

根据业主方对单台炉进行就近谐波治理的要求，为每台硅芯高频炉的380V进线加装一台三相三线100A有源滤波器，在硅芯高频炉负载正常运行状况下，动态消减补偿该炉运行产生的谐波电流，使硅芯高频炉进线回馈上级变电系统的母线谐波电流达到国家谐波标准的考核要求 。

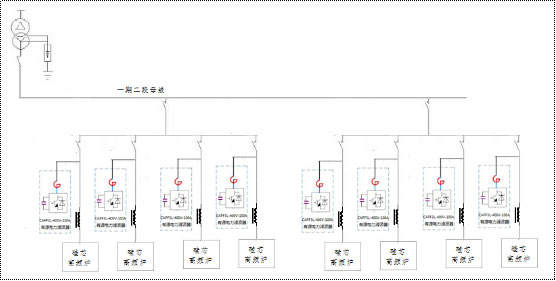

（负载7台硅芯高频炉的1段系统有源滤波器补偿原理图）

（负载7台硅芯高频炉的1段系统有源滤波器补偿原理图）

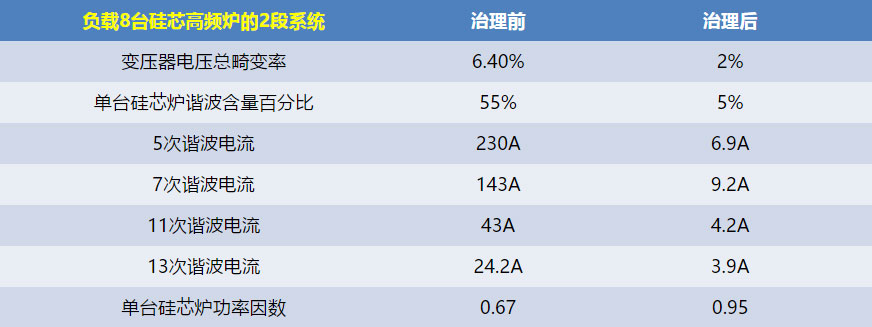

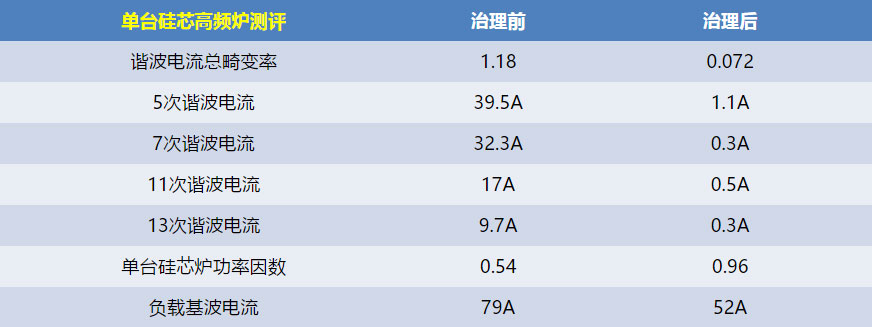

【项目验收】

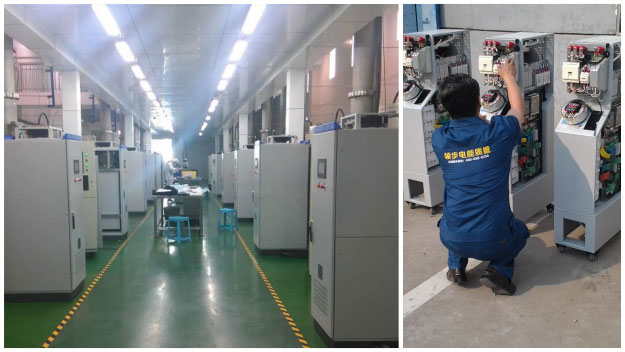

生产现场照片

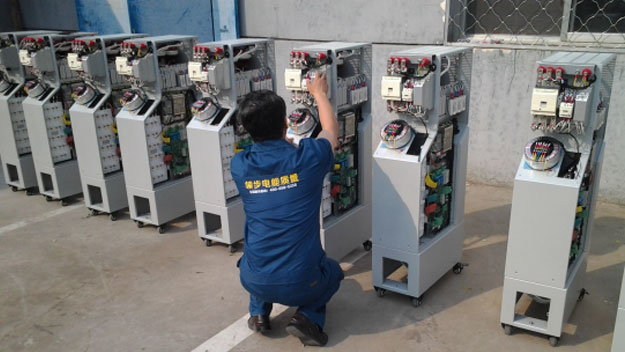

设备现场安装照片
