【谐波治理分析及方案选取】

客户名称：河北廊坊东纶科技实业有限公司

谐波负载：变频设备、照明设备等

使用场所：水刺非织造布生产车间

采购设备：2台三相三线150A变频专用有源滤波器

产品型号：LBAPF3L-400V/150A-BP

【谐波治理方法选取与分析】

从多年来配电设备运行使用存在的问题和测试数据来看，负载运行时产生比较大的谐波电流是根源，功率因数高缺少的无功功率少，因此无功补偿不是重点需求，而无源滤波补偿装置直接跟无功补偿相关，且随着负载无功的变化通过智能控制器来控制滤波支路的投入和切除，必然会导致滤波性能的波动很大，而采用有源滤波装置可以实现动态精确滤波功能，是根据负载产生谐波的数量和矢量来产生一个数量相等方向相反的谐波来动态精确抵消，滤波补偿能力能达到95%以上，滤波性能跟系统无功功率的变化无关，如果仅针对当前的负载配置而言，完全可以只滤除谐波不考虑补偿无功。

【谐波治理方案】

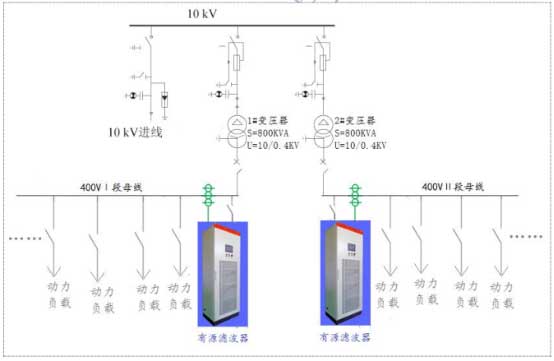

选配两台领步公司的LBAPF3L-400V/150A-BP三相三线变频器专用有源滤波器，来进行动态精确滤波。安装示意图如下：

【项目验收】

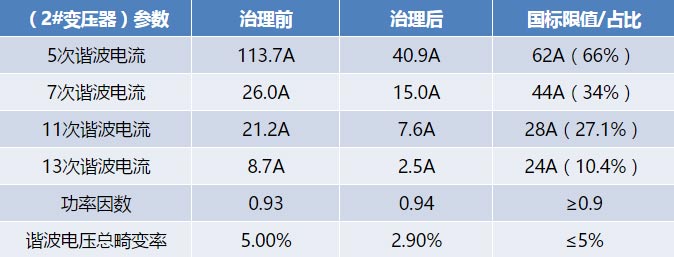

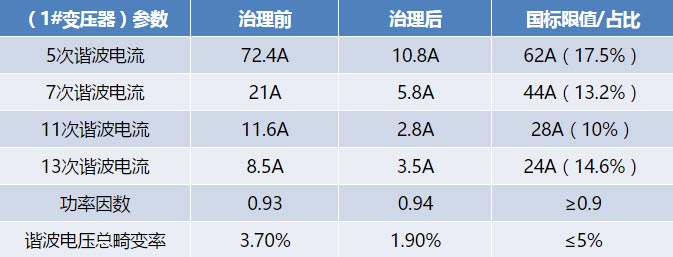

由领步(北京)电能质量设备有限公司提供变频器专用有源滤波器(LBAPF-BP)于2015年2月27日在补偿点通电并投入使用，在正常运行一段时间后，设备运行良好。治理前后1#变压器和2#变压器的参数对比如下：
