发展现状

随着中国经济的持续增长、城镇化进程的加快、消费水平的不断提升、人们消费观念的不断更新，并在新能源和节能减排政策的推动下，共享出行行业得到了蓬勃发展！但共享单车仅能解决无需动力的短途出行，共享汽车不仅不够环保与经济，还存在堵车难题，因此3-10公里的中途出行需求唯有共享电单车可以很好地满足，因此继共享单车、共享汽车后，共享运营的时代也催化了另外一种交通工具-共享电单车的日益普及流行，给共享电单车电池集中充电的一座座充电仓库在城市中也悄然建立！

由于共享电单车电池功率小数量多，为了提升充电效率，充电仓库常将5-30台单相充电器集成到一台单相充电柜或者充电架上，多台单相充电柜或者充电架并列组合运行，可以同时给成百上千台电单车电池进行批量快速充电，而电池充电器皆属于单相整流设备，是通过充电器内的单相开关电源将220V单相电源整流为直流电后进行充电，这个整流环节会产生较大比例的谐波电流成分，其中以3次谐波电流为主导，单相充电负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致充电仓库自身的供电线路零线电缆过流发热老化断裂，当众多充电桩投入使用时，还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为共享电单车充电仓库项目竣工验收与运营维护工作的重点！

零线电流异常增高的共享电单车充电仓库负载运行时还具有如下特征：

（1）充电仓库内给电池充电的充电柜或充电架都是通过专用配电柜或者配电箱进行独立供电，用电负载与供电线路正常情况下是固定无变化的；

（2）充电仓库内无论是配电柜还是充电柜都设计为紧密排列来充分提高空间场地利用率，不仅没有多大的多余空间场地，而且难以增设排风散热设施；

（3）虽然配电柜或配电箱都是采用三相四线制进线，但给每台充电柜或充电架都是单相供电，采用热拔插方式更换安装待充电池时会引起三相负载的较大不平衡；

专注谐波治理13年的北京领步公司研发成功的LBNPF-DC系列零线谐波电流治理装置，是针对共享电单车充电仓库负载特性而设计的零线谐波电流专用治理设备，它具有如下性能特点：

• 只需串接在零线上，接线简单方便，剩余电流小发热量低，无需风机自然散热即可；

• 采用专有的零线谐振阻波仿真技术,在三相负载发生不平衡波动变化时保持稳定滤波；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 同步滤除零线和相线上3次谐波电流90%以上，减小三次谐波电流带来的电气火灾隐患；

• 成套装置配有剩余零线电流监测报警系统，通过声光报警提示来全面监控剩余零线电流;

• 成套装置均设计有旁路开关，特殊情况下可以快速通过旁路短接滤波器，保证负载设备继续可靠运行；

• 开发有50A-500A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类大中型充电仓库零线谐波电流治理需求；

LBNPF-GH系列产品规格型号

LBNPF-DC系列单相充电设备专用零线电流滤波器的规格型号确定十分简单，根据需要治理照明负载回路满载运行工况下零线电流的最大值来选择确定LBNPF-DC设备的电流容量，相线电流不受零线容量限制。

LBNPF-DC系列产品容量配置

LBNPF-DC系列零线电流滤波器分为横式模块和立式成套柜两种外形，而横式模块有50A/60A两种容量规格，立式成套柜有100A/150A/200A/250A/300A/350A/400A/450A/500A九种容量规格，更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体，将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。

① 50A/60A这两种小容量独立模块外观均为横式方形，外形规格均为W500mm×D210mm×H300mm，模块重量均为20KG，外形如下图1所示；

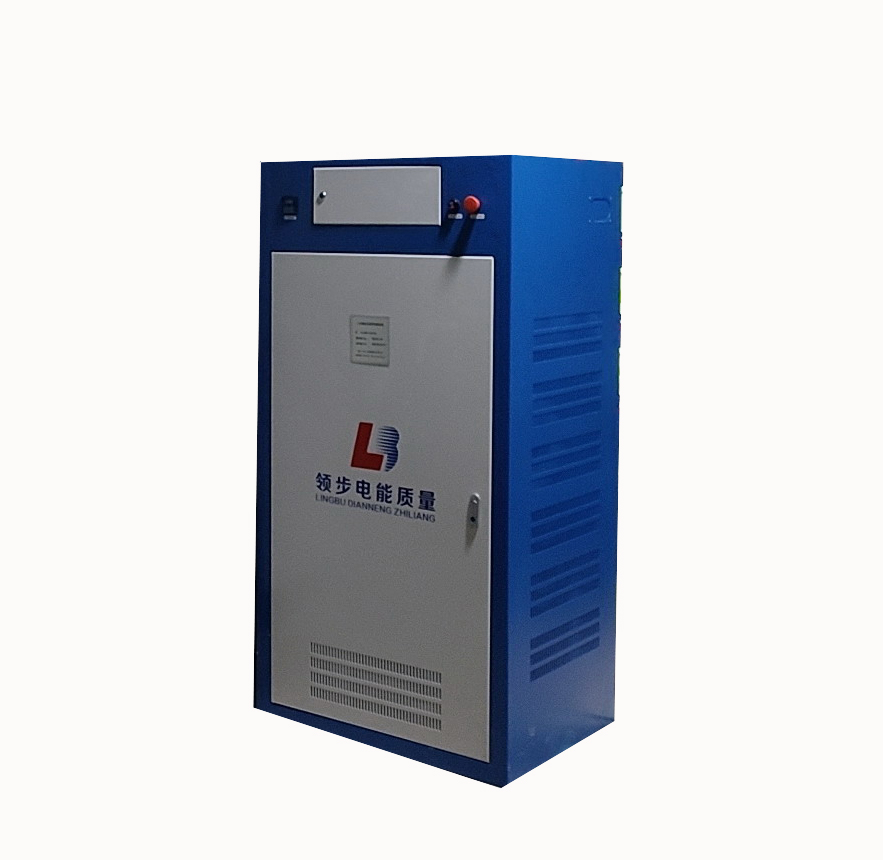

② 100A-500A这九种容量立式成套柜，柜体外形高度均未1200mm，宽度有500mm/600mm/650mm三种，深度为500mm/600mm两种，重量100KG-350KG，外形如下图2所示；

LBNPF-DC系列产品安装接线示意图

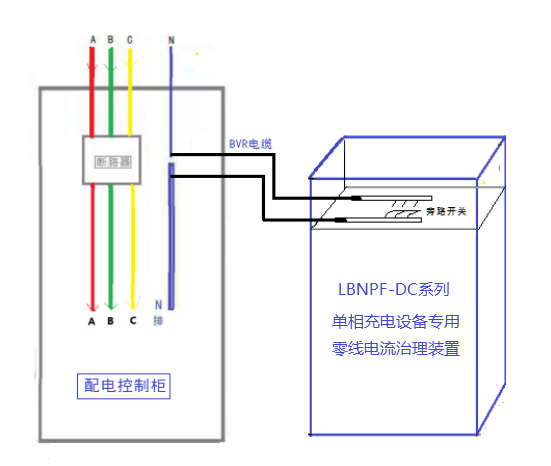

LBNPF-DC系列产品的接入方法十分简单，只要将治理装置串联在三相四线供电回路的零线中，不允许接入相线（如下图所示）

LBNPF-DC系列产品安装场地要求：

LBNPF-DC系列产品的立式方形模块可采用壁挂式或落地式安装方式；立式成套柜均为落地式安装，设备运行产生热量比较小，均采用自然风冷散热方式，因此模块和立式成套柜两侧进出风孔必须有200mm以上通畅排风空间。

代表性案例介绍：
