LBNPF-WY网络游戏机房专用零线谐波电流治理装置
游戏机机房设备基本包含大量计算机主机(服务器)、UPS不间断电源、及其它电池的充电电源,机房正常工作主要是服务器和用于充电的开关电源进行大功率运行,该类产品都属于单相整流负载,通过负载内的单相开关电源进行整流供电时……

1

发展现状

游戏机机房设备基本包含大量计算机主机(服务器)、UPS不间断电源、及其它电池的充电电源,机房正常工作主要是服务器和用于充电的开关电源进行大功率运行,该类产品都属于单相整流负载,通过负载内的单相开关电源进行整流供电时,会产生较大比例的谐波电流成分,其中3次谐波电流为主要谐波成分,负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消,而是以360度矢量角完全叠加到零线上,导致零线上3次谐波电流为相线上的3倍左右,整个零线电流也异常增高到相线电流的1-3倍,如此不仅导致配电柜自身的供电线路零线电缆过流发热老化断裂,当大量机房设备投入运行,零线谐波电流汇聚后还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高,严重时直接导致零线断裂起火变压器损毁,危及到整个配电系统的安全运行,为保证机房挖矿等工作的正常进行,零线电流检测已经成为一个重要的电力指标!

3

LBNPF-WY系列产品性能特点:

       专注谐波治理13年的北京领步公司研发成功的LBNPF-WY系列零线谐波电流治理装置,是针对游戏机房的负载特性而设计的零线谐波电流专用治理设备,它具有如下共同特点:

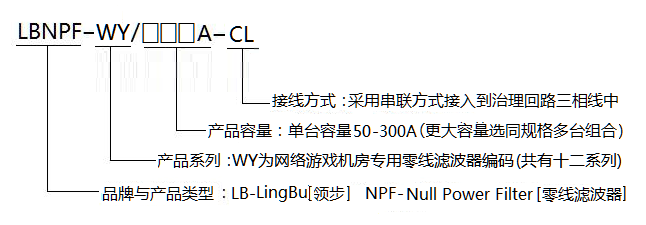

LBNPF-WY系列产品规格型号

2

LBNPF-WY系列网络游戏机房专用零线电流滤波器的规格型号确定十分简单,根据需要治理负载回路满载运行工况下相线电流的最大值来选择确定LBNPF-WY设备的电流容量,能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-WY系列产品容量配置

LBNPF-WY系列零线电流滤波器均为独立模块结构,目前开发有15A/20A/25A/30A/50A/60A六种容量规格,更大容量可以采用同规格多台产品组合。

① 15A/20A这两种小容量独立模块外观均为横式方形,外形规格均为W250mm×D210mm×H220mm,模块重量均为20KG,外形如下图1所示;

② 25A/30A这两种中容量独立模块外观均为横式方形,外形规格均为W350mm×D300mm×H250mm,模块重量均为25KG,外形如下图2所示;

③ 15A/20A这两种小容量独立模块还可以配套挂装箱体,附带旁路开关与保护开关,外形规格均为W400mm×D250mm×H300mm,重量均为25KG,外形如下图4所示;

tu1 tu1

【图1】15A/20A小容量横式方形独立模块

【图2】25A/30A中容量横式方形独立模块

tu1 tu1

【图3】50A/60A大容量横式方形独立模块

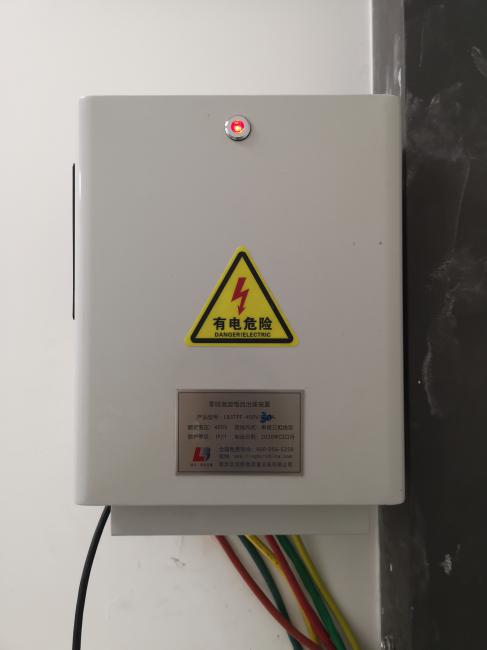

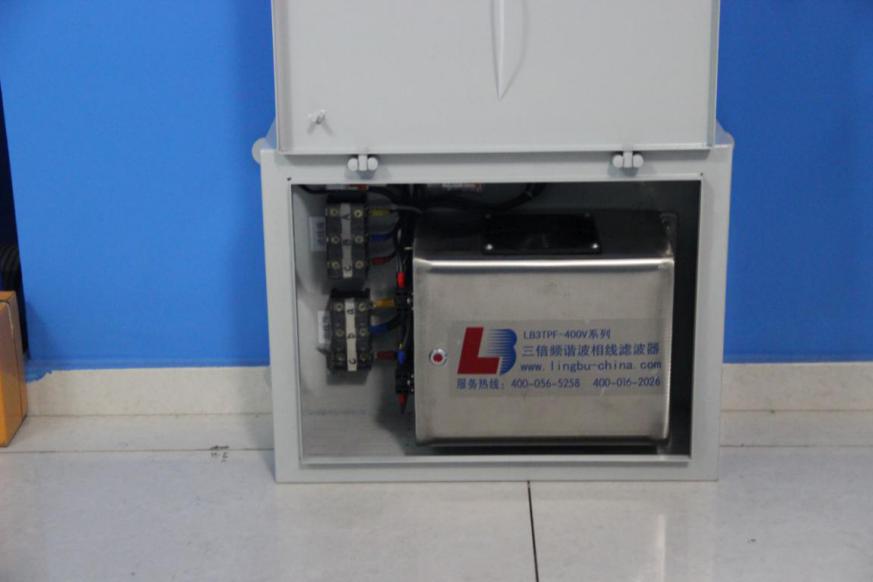

【图4】带挂装箱体的小容量横式方形独立模块

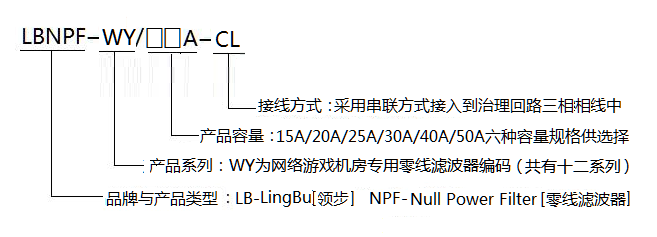

LBNPF-WY系列产品规格型号

2

LBNPF-WY系列零线电流谐波治理装置的产品选型非常简单,根据需要治理负载回路相线电流的最大值来选择确定治理设备的配置容量即可

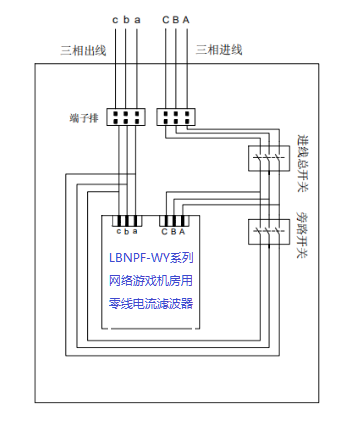

LBNPF-WY系列产品安装接线方式

8

LB3TPF-WY系列产品安装场地要求:

LBNPF-WY系列为立式方形模块结构,均可采用壁挂式或落地式安装方式;内置温控散热风机,在设备内部温度到达50℃时风机会自动启动,采用抽吸式出风方式,将模块内部的热风向外抽出,外部冷风从两侧风孔吸入,因此模块两侧进出风孔必须有200mm以上通畅排风空间。

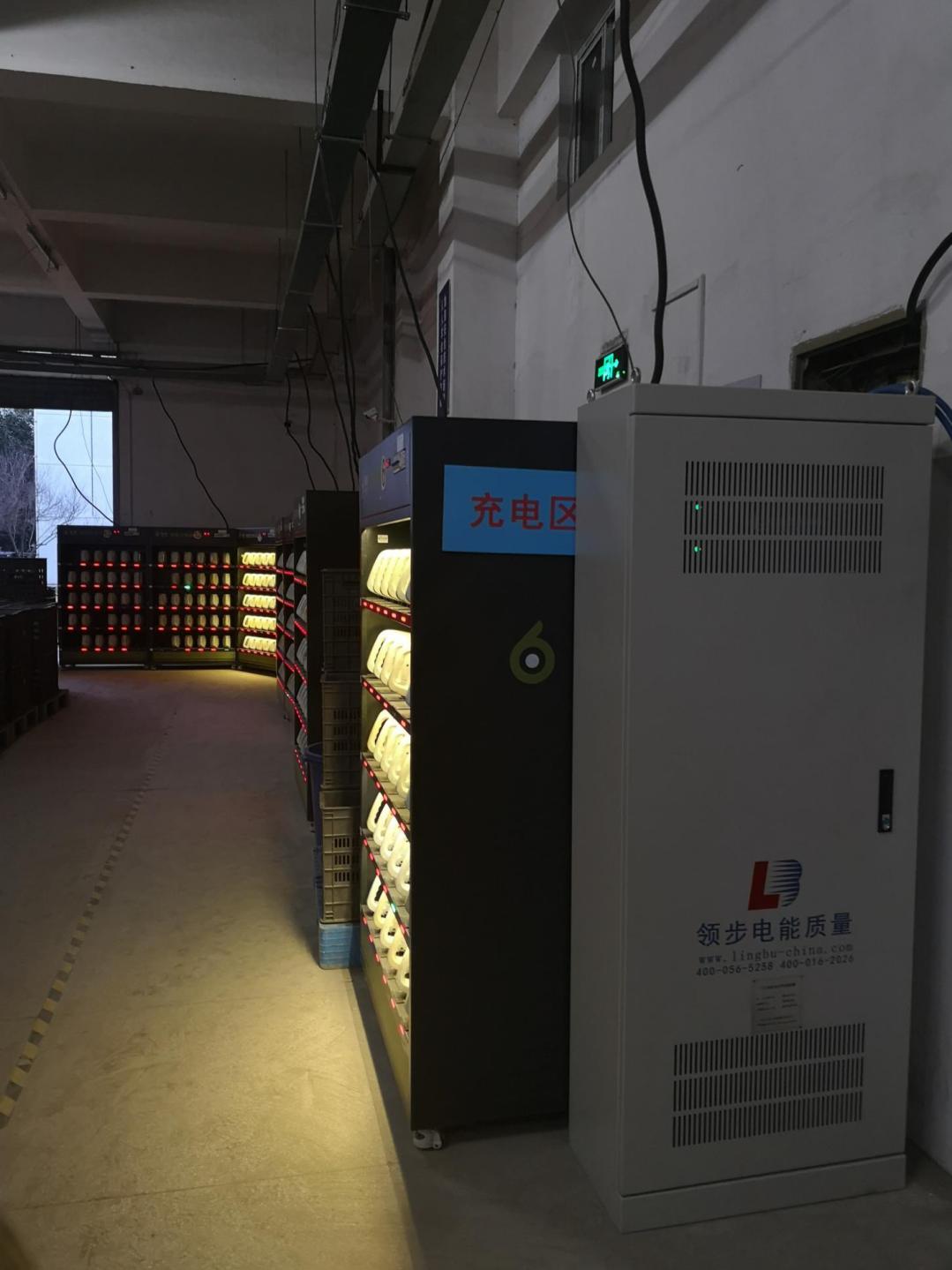

代表性案例介绍:

项 目 单 位

负荷性质

治理设备配置

江苏省东台王强游戏代运营机房

网络游戏机房

LBNPF-WY/50A-CL×9

LBNPF-WY/25A-CL×3

江苏省徐州陈海游戏代运营机房

网络游戏机房

LBNPF-WY/50A-CL×4

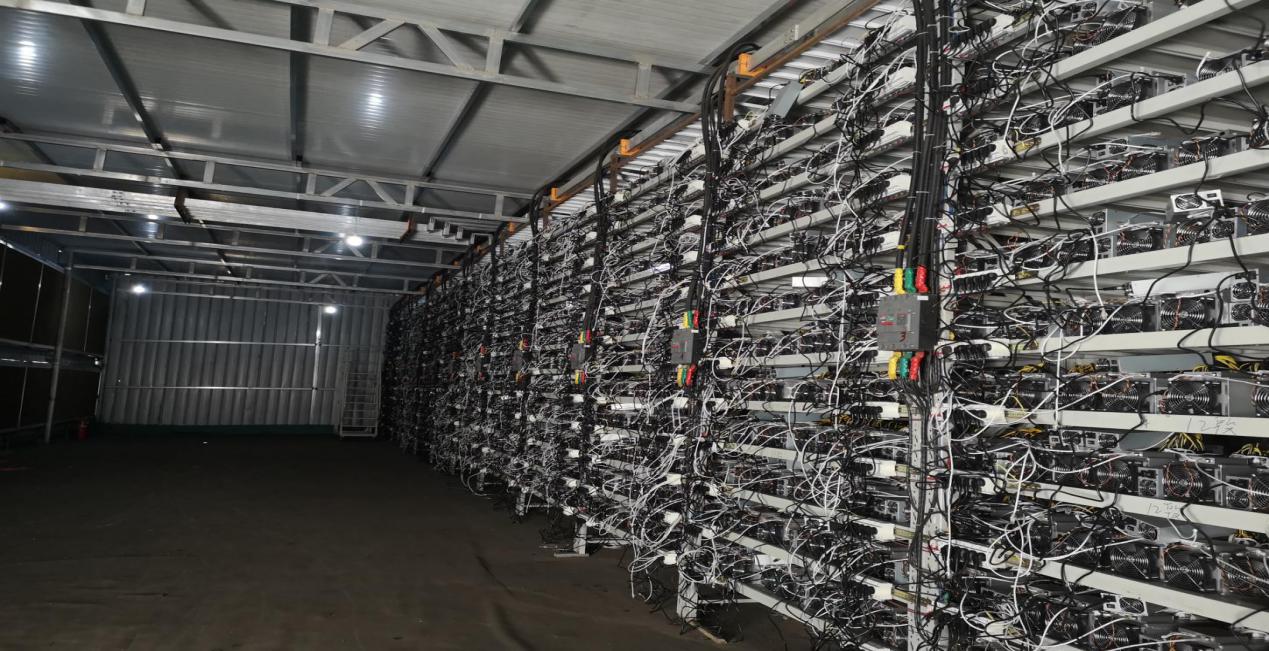

山西太原古交比特币挖矿场

比特币挖矿机

LBNPF-WY/50A-CL×6
