LED植物生长灯是采用半导体照明原理，专用于花卉和蔬菜等植物生产结合高精密技术的一款植物生长辅助灯.一般植物花卉，会随着时间而长势越来越差，主要原因就是缺少光的照射，通过适合植物所需光谱的LED灯照射，不仅可以促进其生长，而且还可以延长花期，提高花的品质。一座大型的植物生长大棚内或植物园区，往往需要使用成百上千盏LED灯光源。同时该类产品都属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致配电柜自身的供电线路零线电缆过流发热老化断裂，当众多LED植物生长灯投入运行，零线谐波电流汇聚后还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个植物园的安全运行，零线电流防患成为各类型植物光培工厂无法回避的问题。

LBNPF-SG系列产品性能特点：

专注谐波治理13年的北京领步公司研发成功的LBNPF-SG系列零线谐波电流治理装置，是针对生物光培工厂LED照明灯负载特性而设计的零线谐波电流专用治理设备，它具有如下性能特点：

• 开发有50A-300A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类生物光培工厂零线谐波电流治理需求；

• 采用先进的模块化设计,体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；

• 模块外壳采用防磁抗干扰且防腐不生锈的优质不锈钢材料制成，能适应各种安装环境；

• 只需串接在ABC三相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;

• 在负载三相电流相对平衡的运行状况下,零线上三倍频奇次谐波电流消除率达到85%以上；

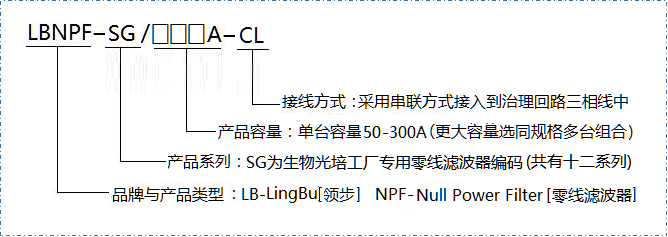

LBNPF-SG系列产品规格型号

LBNPF-SG系列生物光培工厂专用零线电流滤波器的规格型号确定十分简单，根据需要治理负载回路满载运行工况下相线电流的最大值来选择确定LBNPF-SG设备的电流容量，能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-SG系列产品容量配置

LBNPF-SG系列零线电流滤波器分为独立模块和成套柜两种外形规格，而独立模块又分为50A/60A/70A/100A/125A/150A/175A/200A/250A/300A十种容量规格，更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体，将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。

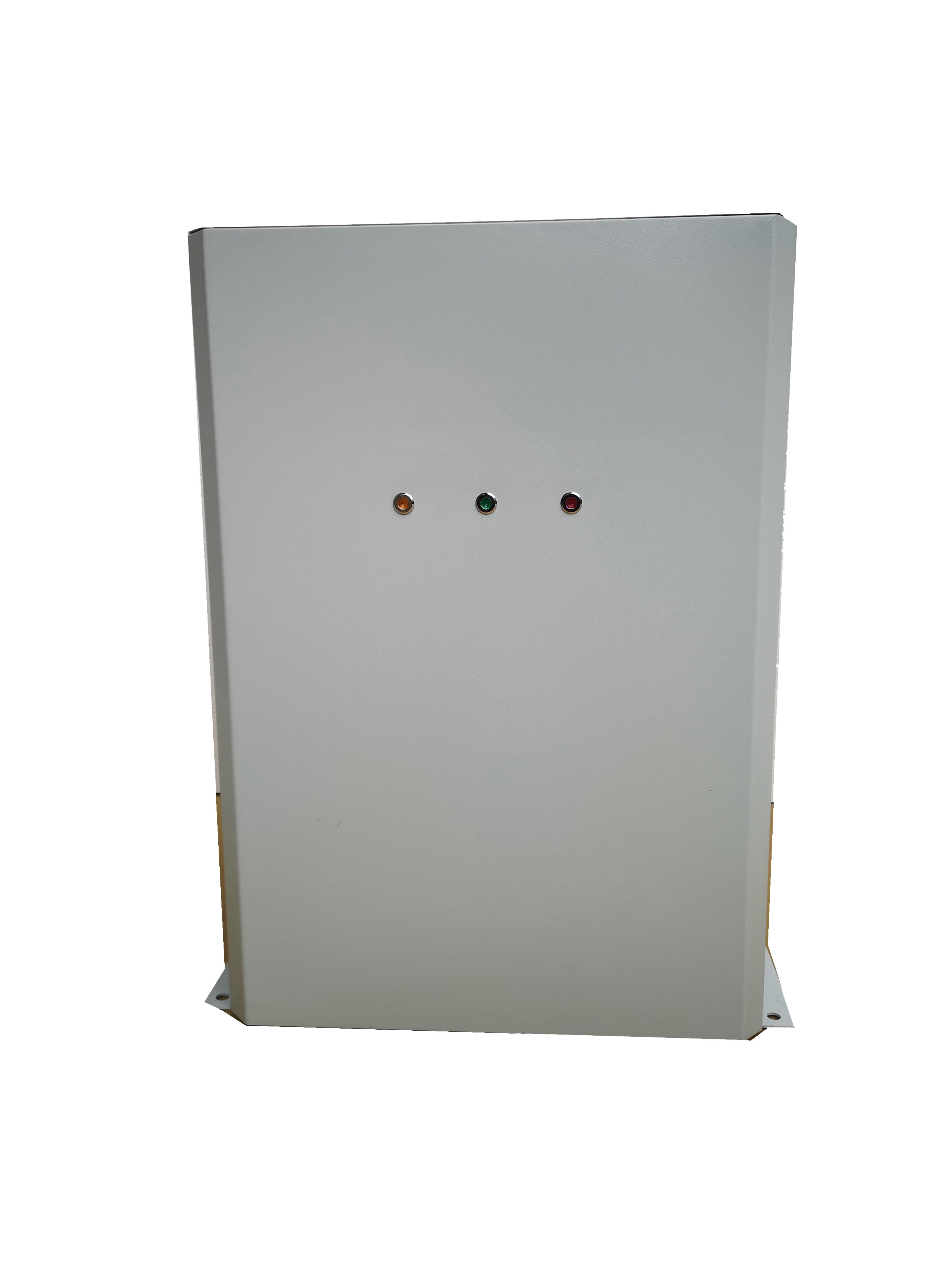

① 50A/60A/70A这三种小容量独立模块外观均为横式方形，外形规格均为W500mm×D210mm×H300mm，模块重量均为38KG，外形如下图1所示；

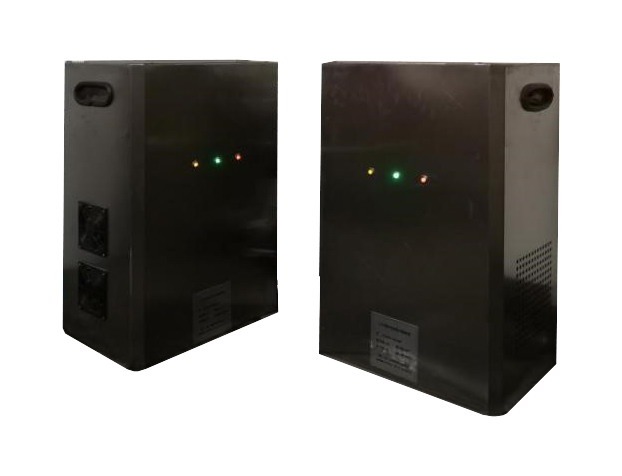

② 100A/125A/150A这三种中容量独立模块外观均为立式方形，外形规格均为W500mm×D300mm×H750mm，模块重量均为75KG，外形如下图2所示；

③ 175A/200A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D360mm×H750mm，模块重量均为100KG，外形如下图3所示；

④ 250A/300A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D300mm×H1250mm，模块重量均为150KG，外形如下图4所示；

⑤ 300A以内的规格产品直接采用一台横式或立式模块即可，模块集成了所有功能，可以直接挂装或落地安装后投入使用；模块外壳均采用了不锈钢材质制成，防护等级为IP20,如果需要安装在室外或其他特殊环境下，需要增加定制对应防护等级的配套柜体；

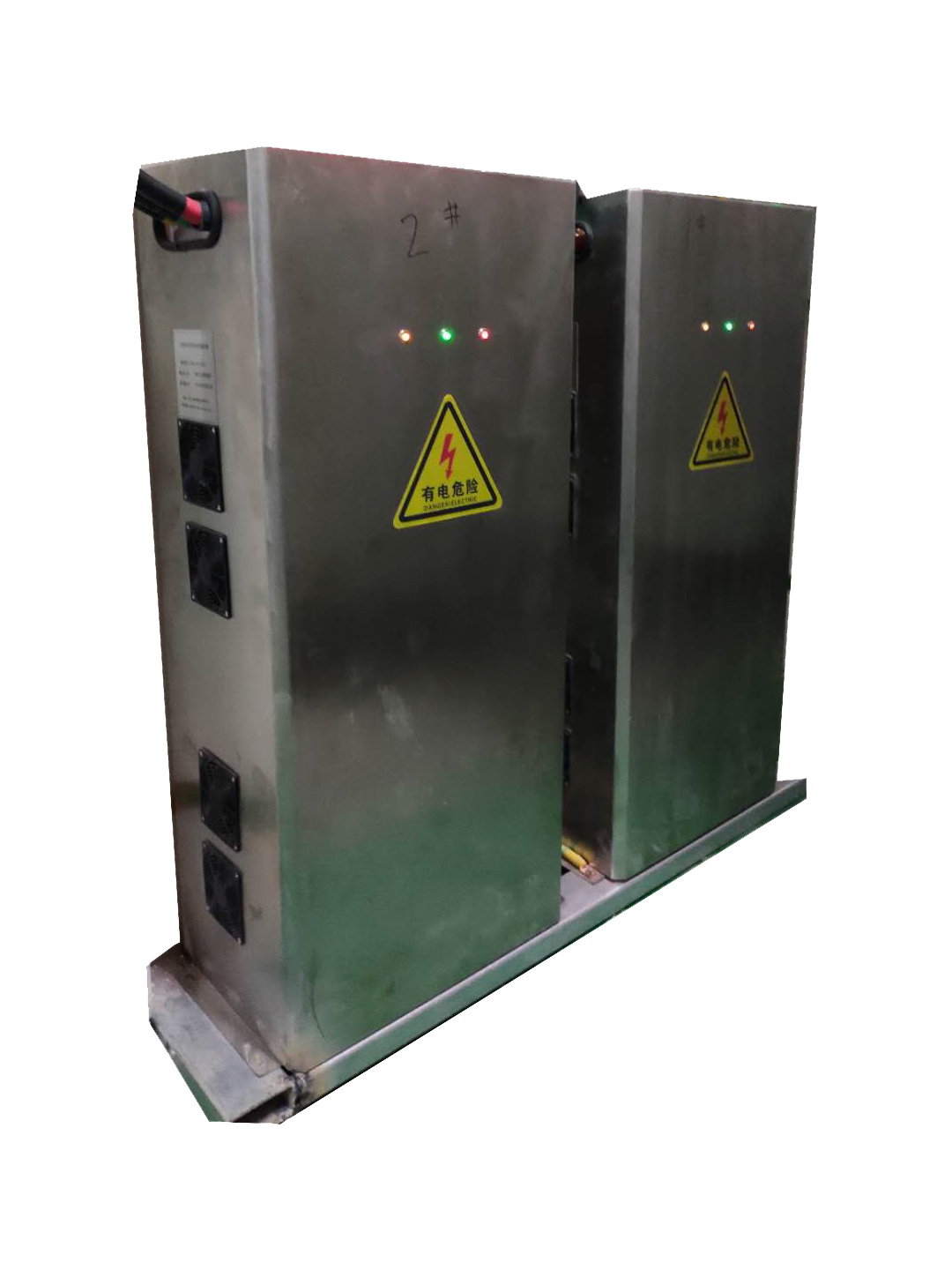

⑥ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合，如500A规格产品是由两台250A大容量立式模块并联组合而成，900A规格产品是由三台300A大容量立式模块并联组合而成，多台模块既可以直接挂装使用，也可以集成到一个柜体内，形成成套柜，外形如下图5所示

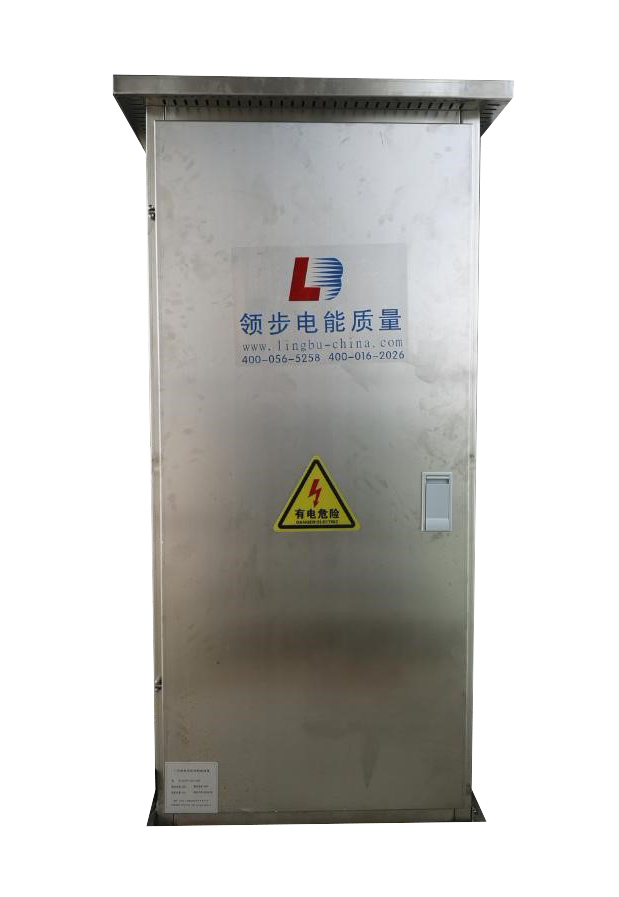

⑦ 户外安装设备必须定制户外防雨柜体，将零线滤波器模块安装到户外防雨柜体内，可以形成50-1500A各种规格容量的成套柜，外形如下图6所示

LBNPF-SG系列产品安装接线示意图

LB3TPF-SG系列产品安装场地要求：

LBNPF-SG系列产品为立式方形模块结构，可采用壁挂式或落地式安装方式；内置温控散热风机，在设备内部温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此模块两侧进出风孔必须有200mm以上通畅排风空间。

代表性案例介绍：
