LBNPF-LX系列LED显示屏专用零线电流谐波治理装置

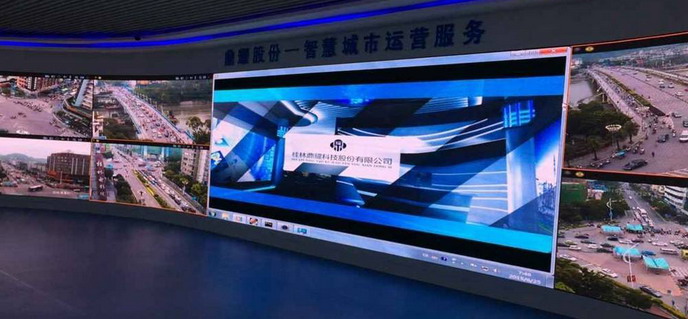

LED显示屏是经LED点阵组成的电子显示屏，通过亮灭红绿灯珠更换屏幕显示内容形式如文字、动画、图片、视频
的及时转化，通过模块化结构进行组件显示控制。主要分为显示模块、控制系统及电源系统。显示模块是LED灯
点阵构成屏幕发光；控制系统则是调控区域内的亮灭情况实现对屏幕显示的内容进行转换······

随着我国经济的飞速发展，LED显示应用行业也发展迅猛，总体产业规模逐年提升，已经成为LED产业链中的重要组成部分，以LED显示屏为代表的LED显示应用产品近几年发展的尤为火热，一方面是LED显示屏户外广告的投放效果被很多商家所肯定，另一方面是LED显示屏在商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等领域应用范围不断被扩大，有力地推动了LED显示应用产业成为了优势与特色明显、发展欣欣向荣的新兴产业，中国也已经成为LED显示应用产品的制造大国和应用大国！

LED显示屏是经LED点阵组成的电子显示屏，通过亮灭红绿灯珠更换屏幕显示内容形式如文字、动画、图片、视频的及时转化，通过模块化结构进行组件显示控制。主要分为显示模块、控制系统及电源系统。显示模块是LED灯点阵构成屏幕发光；控制系统则是调控区域内的亮灭情况实现对屏幕显示的内容进行转换；电源系统则是对输入电压电流进行转化使其满足显示屏幕的需要。

按使用环境，LED显示屏又可分为低亮度的室内屏和高亮度的室外屏，室内屏面积一般在十几平米以下，点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。发光点直径较小，一般直径为3～8mm。室外屏面积一般从几平米到几十甚至上百平米，点密度较稀(多为1000～4000点/m2),发光亮度在3000～5000cd/m2(朝向不同，亮度要求不同)，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。室外屏发光的基本单元为像素，组成像素发光点中心直径较大，如P10mm、P12mm、P16mm、P20mm、P24mm、P26mm等。

无论是室内屏还是室外屏，LED在工作时都需要采用低压直流驱动，因此通常会采用大量单相小功率开关电源模块，配置成分布式局部低压直流供电模式。这种方法虽然能够解决低压传输的损耗，但是单相小功率开关电源模块属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，整个零线电流也异常增高到相线电流的1-3倍，如此不仅导致LED显示屏自身的供电线路零线电缆过流发热老化断裂，零线谐波电流还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为各类LED显示屏项目竣工验收与运营维护工作的重点。

零线电流异常增高的LED显示屏负载还具有如下特征：

（1）LED显示屏面积不断扩大，少则数十平米多达数百平米甚至上千平米，因此用电负荷少则几十千瓦多达数百千瓦，大功率LED显示屏常常按照多个控制区域由多条380V供电线路通过多台配电控制箱进行供电，室外LED广告屏常常安装在建筑物楼顶室外；

（2）LED显示屏配置单相开关电源数目众多，三相负载电源数量可以尽量平衡，但正常播放情况下，三相负载电流与零线电流均出于频繁变化中，跟播放画面亮度直接关联，在全亮的调试模式下，负载功率最大且相线与零线电流均处于最大值稳定状态；

（3）室外LED显示屏总电源常取自所在建筑物底层或地下室内的配电站出线柜，因此给配电控制箱的供电主回路线缆也比较长且采用隐藏式线槽布线，零线电流异常增高造成的零线过载发热问题也比较隐蔽难以察觉。

LBNPF-LX系列产品性能特点：

专注谐波治理13年的北京领步公司研发成功的LBNPF-LX系列零线谐波电流治理装置，是针对LED显示屏负载特性而设计的零线谐波电流专用治理设备，它具有如下性能特点：

开发有50A-300A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类LED显示屏零线谐波电流治理需求；
采用先进的模块化设计,体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；
模块外壳采用防磁抗干扰且防腐不生锈的优质不锈钢材料制成，能适应各种安装环境；
为需在户外环境下安装的LBNPF-LH系列零线谐波电流治理装置设计定制户外防雨箱体；
治理装置具备运行状态灯光指示、散热风机自动温控与旁路开关备份三项便捷辅助功能;
只需串接在ABC三相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；
治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；
不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;
在负载三相电流相对平衡的运行状况下,零线上三倍频奇次谐波电流消除率达到85%以上；

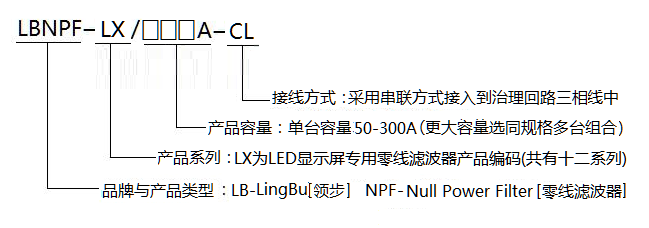

LBNPF-LH系列产品规格型号

LBNPF-LX系列LED显示屏专用零线电流滤波器的规格型号确定十分简单，根据LED显示屏在全亮调试模式下相线电流的最大值来选择确定LBNPF-LX设备的电流容量，能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-LX系列产品容量配置

LBNPF-LX系列零线电流滤波器分为独立模块和成套柜两种外形规格，而独立模块又分为50A/60A/70A/100A/125A/150A/175A/200A/250A/300A十种容量规格，更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体，将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。

① 50A/60A/70A这三种小容量独立模块外观均为横式方形，外形规格均为W500mm×D210mm×H300mm，模块重量均为38KG，外形如下图1所示；

② 100A/125A/150A这三种中容量独立模块外观均为立式方形，外形规格均为W500mm×D300mm×H750mm，模块重量均为75KG，外形如下图2所示；

③ 175A/200A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D360mm×H750mm，模块重量均为100KG，外形如下图3所示；

④ 250A/300A这两种容量独立模块外观均为立式方形，外形规格均为W600mm×D300mm×H1250mm，模块重量均为150KG，外形如下图4所示；

⑤ 300A以内的规格产品直接采用一台横式或立式模块即可，模块集成了所有功能，可以直接挂装或落地安装后投入使用；模块外壳均采用了不锈钢材质制成，防护等级为IP20,如果需要安装在室外或其他特殊环境下，需要增加定制对应防护等级的配套柜体；

⑥ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合，如500A规格产品是由两台250A大容量立式模块并联组合而成，900A规格产品是由三台300A大容量立式模块并联组合而成，多台模块既可以直接挂装使用，也可以集成到一个柜体内，形成成套柜，外形如下图5所示

⑦ 户外安装设备必须定制户外防雨柜体，将零线滤波器模块安装到户外防雨柜体内，可以形成50-1500A各种规格容量的成套柜，外形如下图6所示

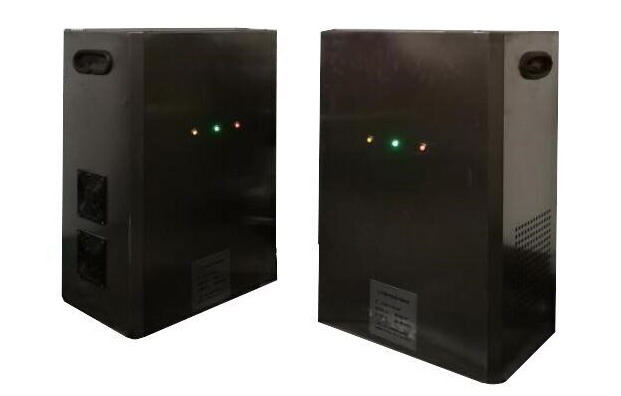

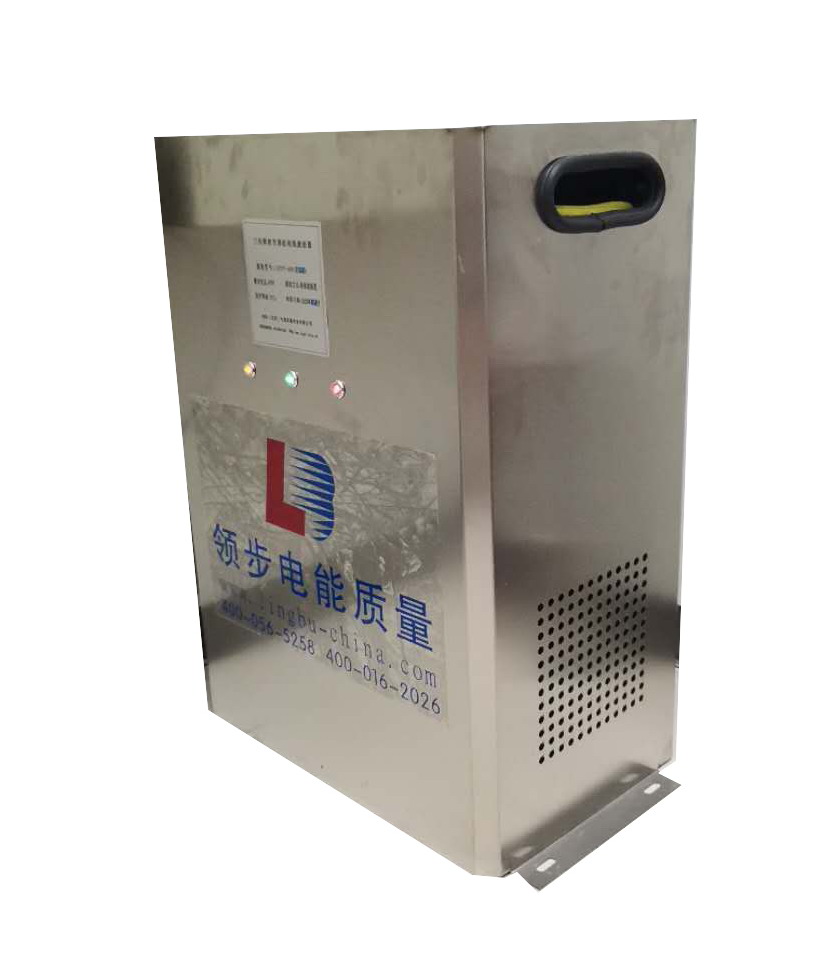

【图1】50A/60A/70A容量横式方形独立模块	【图2】100A/125A/150A容量立式方形独立模块

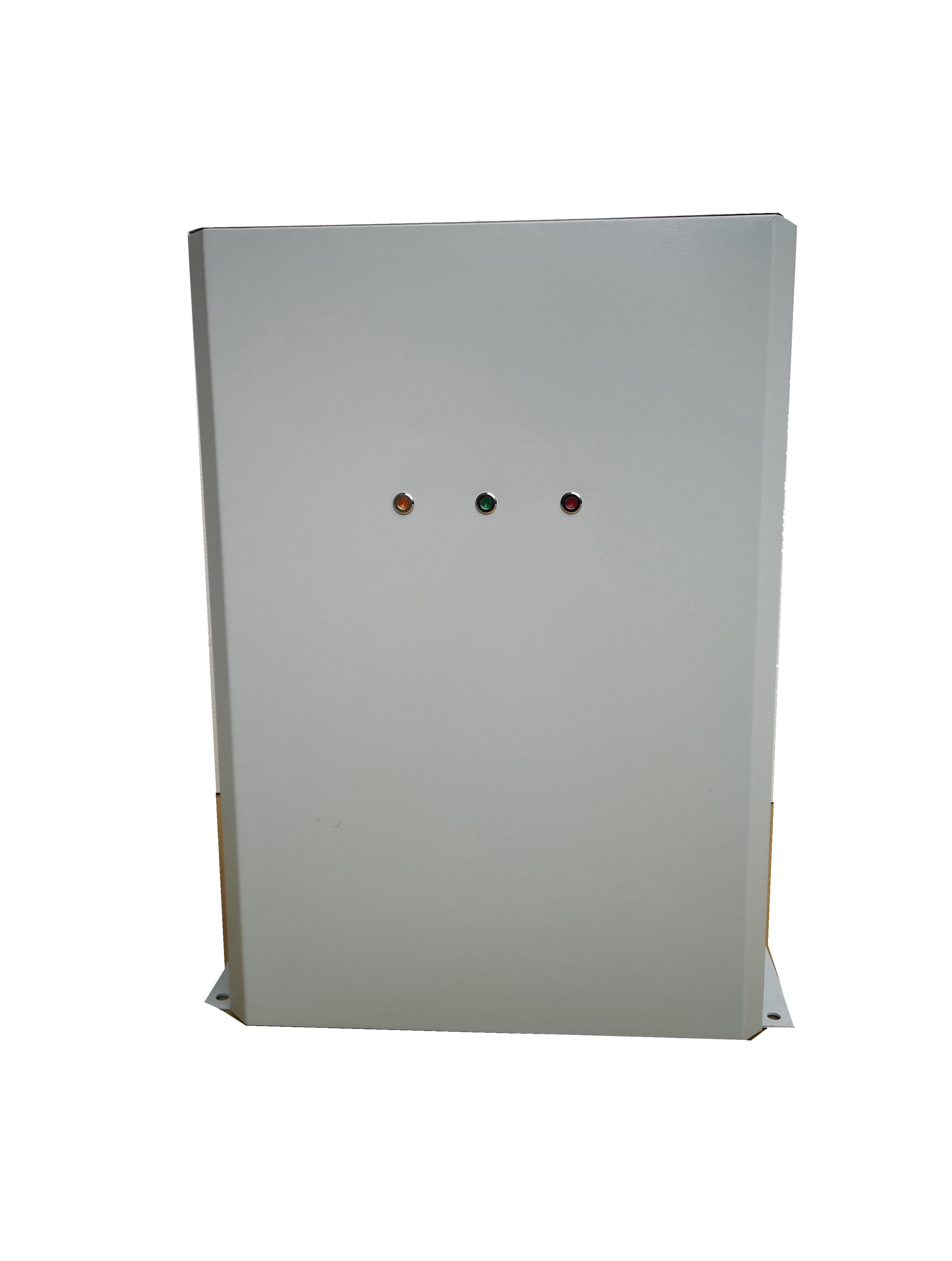

【图3】175A/200A容量立式方形独立模块	【图4】250A/300A容量立式方形独立模块

【图5】两台300A容量模块并联组合	【图6】户外防雨型双模块成套柜

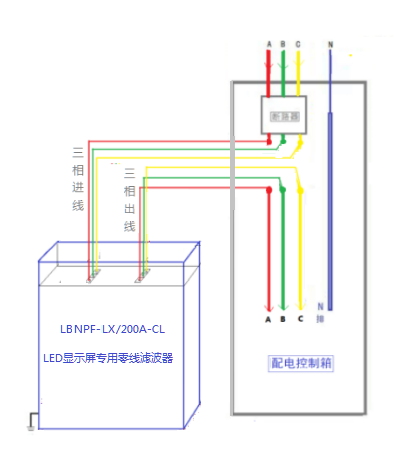

LBNPF-LX系列产品安装接线示意图

tu1

LBNPF-LX系列产品安装场地要求：

LBNPF-LX系列产品为立式方形模块结构，可采用壁挂式或落地式安装方式；内置温控散热风机，在设备内部温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此模块两侧进出风孔必须有200mm以上通畅排风空间。
滤波器型号北京领步200A
收货人：王少凯
联系电话15230821507
收货地址山西省介休市韩屯村东风起亚4S点

LBNPF-LX系列产品代表性案例介绍：

项目单位	负荷性质	治理设备配置
北京奥运村玲珑塔冬奥运倒计时LED屏	800KW LED显示屏	LBNPF-LX/150A-CL×8台
江苏苏州中心恒力大厦28层演示大厅	10面LED主题宣传屏	LBNPF-LX/150A-CL×2台
贵州省贵阳高铁北站大功率LED广告屏	大功率LED显示屏	LBNPF-LX/150A-CL×4台
江苏盐城移动公司营业大厅一二层	LED显示屏与节能灯	LBNPF-LX/50A-CL×8台
河北石家庄人寿大厦楼顶LED广告屏	150KW LED显示屏	LBNPF-LX/50A-CL×4台
江苏省电信公司淮安分公司营业厅	LED显示屏与节能	LBNPF-LX/50A-CL×4台
重庆易博电器公司-LED广告屏项目	4面LED广告屏	LBNPF-LX/50A-CL×4台
江苏苏州奥斯卡魅力酒吧	户外LED灯箱	LBNPF-LX/150A-CL×1台
山西太原小店区奥斯卡酒吧	户外LED灯箱	LBNPF-LX/60A-CL×6台
石家庄佛斯特娱乐公司FIRST酒吧	350KW LED显示屏	LBNPF-LX/300A-CL×2台
天津菲林fleeling酒吧二店	户外LED灯箱	LBNPF-LX/60A-CL×4台
福建厦门广播电视广告有限公司	户外LED灯箱	LBNPF-LX/60A-CL×1台
上海龙卓标识系统股份有限公司	机场LED广告显示屏	LBNPF-LX/50A-CL×1台
