而LED节能灯、LED显示屏、充电器、加热器、变频器、消毒器、PC终端等采用单相二极管整流方式的非线性负荷在运行时都会产生比较严重的奇次谐波电流，其中3次谐波最大，为主要谐波成分，5次、7次、9次、15次、21次谐波也明显偏高，但3次、9次、15次这类三倍频奇次谐波电流不仅不能象基波及5次、7次、11次等其他频次谐波电流那样在零线上进行矢量抵消掉绝大部分，而是以360度矢量角完全叠加到零线上，导致零线上三倍频奇次谐波电流为相线上的3倍左右，因此当单相整流负载产生的三倍频奇次谐波电流含量达到35%以上时，零线电流就会异常增高超出了相线电流，很多情况下零线电流异常增高到相线电流的2倍左右，也给低压配电系统造成了多方面的危害，主要的现象包括以下几方面：

1)零线过流发热：导致电缆发热老化断裂，不仅会直接烧坏用电设备，还极易诱发难以检查防控的火灾隐患；

2)配电保护异常跳闸：即使线路上的负荷还没有达到配电设计容量，也会出现零序保护跳闸，造成配电系统不稳定，影响正常供电；

3)变压器过温异响：大量零线谐波电流回流到变压器后，直接导致变压器发热升温噪声增大，加速变压器的性能衰减，缩短了变压器的寿命，严重时直接导致变压器烧毁；

4)电能明显浪费：配电系统中存在比较大的三倍频奇次谐波电流，会直接增加负载设备与供电设备的电能消耗，危及无功补偿设备的安全运行，造成比较明显电能的浪费。

零线电流谐波治理方法比较推荐

传统上解决零线上谐波电流的方法是安装并联型三相四线滤波器来吸收消减相线与零线上的谐波电流，但是无论是能精确消减的有源滤波器、还是粗略消减的无源滤波器，都仅能够解决滤波器治理接入点上游(网侧)的谐波电流问题。例如：在变压器的低压总出线端安装一台有源或无源滤波器，都仅能减小进入变压器的谐波电流，而治理接入点下游(负载侧)谐波电流无法得到有效治理消减，因此单相整流负载产生的叠加到零线上的三倍频奇次谐波电流对负载侧零线排缆与负载设备的干扰危害依然存在，要全面解决整个配电系统中存在的三倍频奇次谐波问题，必须在分布广泛的谐波源负载设备进线末端全部安装大批量滤波器，施工量与成本费用都将数倍增加，性价比太低，大多数用户都难以承受。

领步(北京)电能质量设备有限公司融合十多年谐波治理实践经验与技术积累开发成功的LBNPF-CL系列零线电流谐波治理装置，不仅是当前市场中能从源头上治理三倍频奇次谐波电流的独特产品，也是对三相四线制配电系统中相线和零线上的三倍频奇次谐波电流能同时全面治理的专用滤波装置，因此也叫三倍频奇次谐波电流相线滤波器，该装置已经在消除三倍频奇次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等方面得到了广泛的应用。

LBNPF-CL系列零线电流谐波治理装置的工作原理

我们知道，采用三相四线制给单相负载供电的配电系统中，A相、B相、C相与零线共同构成三组单相供电回路，正常情况下单相整流负载产生的3次、9次、15次等三倍频奇次谐波电流电流则在这三组单相供电回路中循环流通，并通过360度矢量叠加到零线上，造成零线上3倍频奇次谐波电流高达相线的三倍左右，引起零线过流发热，严重时发生断裂起火等恶性事故。

LBNPF-CL系列三次谐波电流相线滤波器是利用三相磁通360度反向自动消减原理，串接在三相四线制的ABC三相上，当相位角处于360度的3次、9次、15次、21次等三倍频奇次谐波电流流入LBNPF-CL系列产品时，LBNPF-CL则会自动产生一个反向的磁通进行抵消三倍频奇次谐波电流的磁通，而50Hz的基波和其他频率的谐波则不受影响，如果在相线上消除掉三倍频谐波电流，那么通过360度矢量叠加到零线上的3倍频奇次谐波电流也就同步消除了。

因此，LBNPF-CL系列三倍频奇次谐波电流相线滤波器的最大好处是从全系统的角度对3次、9次、15次、21次等三倍频奇次谐波电流进行治理，对整个供电系统的三倍频奇次谐波电流进行消除，配电系统上的任何设备都能够受益。

LBNPF-CL系列零线电流谐波治理装置的性能特点

• 采用先进的模块化设计,体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；

• 模块外壳采用防腐不生锈、防磁抗干扰特性的优质不锈钢材料制成，适应各种安装现场；

• 治理装置具备运行状态灯光指示、散热风机自动温控与旁路开关备份三大辅助功能;

• 只需串接在ABC相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；

• 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；

• 不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的三倍频奇次谐波电流;

• 在负载三相电流相对平衡的运行状况下,零线上三倍频奇次谐波电流消除率达到85%以上；

LBNPF-CL系列零线电流谐波治理装置的安装接线方式

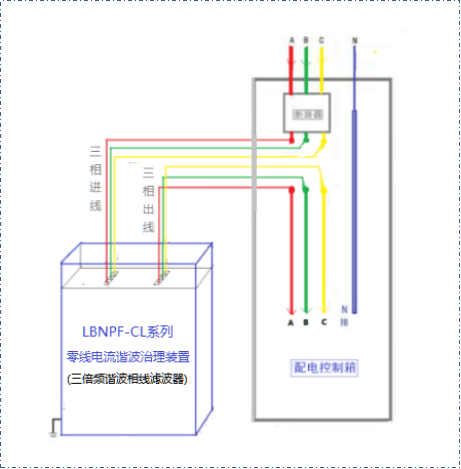

LBNPF-CL系列零线电流谐波治理装置需串联安装在三相四线制供电回路的ABC三相相线上。由于针对性治理单相整流负载产生的三倍频奇次谐波，因此建议选择安装在单相整流负载集中的供电回路，尽量避免其他无需治理的负载混入，安装接线方式如下图所示。

LBNPF-CL系列零线电流谐波治理装置的产品容量介绍

LBNPF-CL系列零线电流谐波治理装置分为独立模块和成套柜两种外形规格，而独立模块又分为15A-300A十六种容量规格，更大容量可以采用同规格多台产品组合，详细介绍如下：

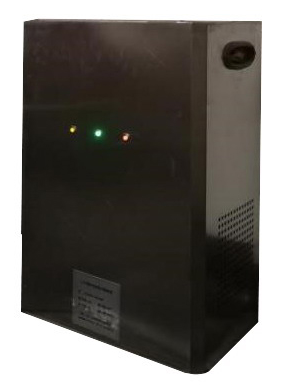

① 15A/20A这两种小容量横式方形独立模块，外形规格均为W250mm×D210mm×H220mm，模块重量均为20KG，外形如下图1所示；

② 25A/30A这两种中容量横式方形独立模块，外形规格均为W350mm×D300mm×H250mm，模块重量均为25KG，外形如下图2所示；

③ 40A/50A/60A这三种大容量横式方形独立模块，外形规格均为W500mm×D210mm×H300mm，模块重量均为38KG，外形如下图3所示；

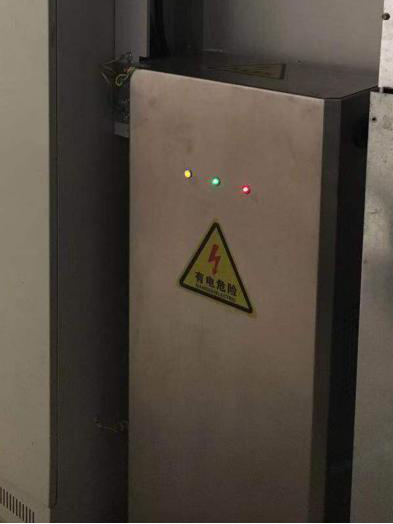

④ 100A/125A/150A这三种小容量立式方形独立模块，外形规格均为W500mm×D300mm×H750mm，模块重量均为75KG，外形如下图4所示；

⑤ 175A/200A这两种中容量立式方形独立模块，外形规格均为W600mm×D360mm×H750mm，模块重量均为100KG，外形如下图5所示；

⑥ 250A/300A这两种大容量立式方形独立模块，外形规格均为W600mm×D300mm×H1250mm，模块重量均为150KG，外形如下图6所示；

⑦ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合，如500A规格产品是由两台250A大容量立式模块并联组合而成，900A规格产品是由三台300A大容量立式模块并联组合而成，多台模块既可以直接挂装使用，也可以集成到一个柜体内，形成成套柜，外形如下图7所示

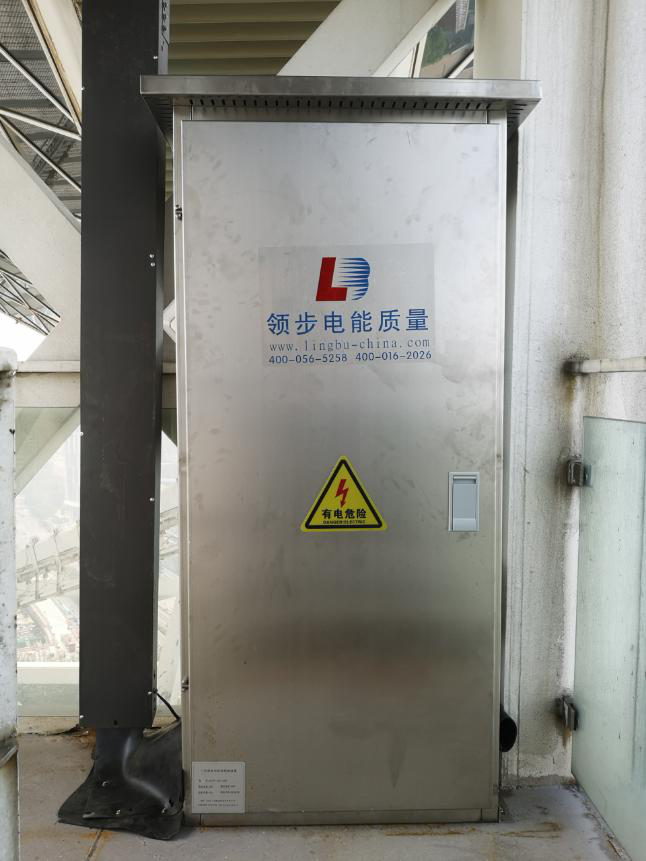

⑧ 横式或立式模块均集成了所有功能，可以直接挂装或落地安装后投入使用；模块外壳均采用了不锈钢材质制成，防护等级为IP20，如需安装在户外必须定制户外防雨柜体，将零线滤波器模块安装到户外防雨柜体内，可以形成50-1500A各种规格容量的成套柜，外形如下图8所示

【图1】15A/20A小容量横式方形独立模块(外壳)	【图2】25A/30A中容量横式方形独立模块
【图3】40A/50A/60A大容量横式方形独立模块	【图4】100A/125A/150A小容量立式方形模块
【图5】175A/200A中容量立式方形独立模块	【图6】250A/300A大容量立式方形独立模块
【图7】两台300A大容量立式方形模块并联组合	【图8】户外防雨型立式双模块组合成套柜

LBNPF-CL系列零线电流谐波治理装置的选型与容量配置

根据十种不同应用现场负载的设备特点，开发成功十个子系列专用设备，请根据所属应用场景对应选择，每个子系列详细介绍备索。

LBNPF-CL系列零线电流谐波治理装置的容量配置十分简单，根据需要治理供电回路在最大功率运行模式下相线电流的最大值来选择确定LBNPF-CL设备所需的电流容量，能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-CL系列零线电流谐波治理装置的安装场地要求

LBNPF-CL系列产品中的横式方形模块，可采用壁挂式或落地式安装方式，既可以安装在墙壁上，也可以安装在支架上，安装时要确认墙壁或支架的承重能力。LBNPF-CL系列产品中的立式方形模块均适宜采用落地式安装方式，尽量靠近供电回路配电柜，减少连接电缆长度。正常电工按照产品说明书即可完成安装接线后直接投入使用，我方可以提供必要的远程指导！

LBNPF-CL系列产品均内置温控散热风机，在温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此LB3NPF模块两侧进出风孔必须有200mm以上通畅排风空间。
