无论是遍布全国的大中型百货商场还是集休闲娱乐购物于一体的SHOPMALL,都是由品类众多的专卖店或者分门别类的商铺为经营主体，这些门店在设计与装修时，都毫无例外地使用数目众多的各类LED节能灯，但LED灯节能灯属于单相整流负载，通过负载内的单相开关电源进行整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右，虽然整个店面负载相线电流不足10A，但叠加到零线的三次谐波电流却异常增高到相线电流的1-3倍，如此不仅导致门店自身的供电线路零线电缆过流发热老化断裂，众多门店的零线谐波电流汇聚后还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高，严重时直接导致零线断裂起火变压器损毁，危及到整个配电系统的安全运行，因此以前常被忽视的零线电流排查与治理已经成为各类商业综合体配电管理工作的重点，也从源头上对各类新装修门店的零线电流提出了必须小于相线电流25%的最严格监管要求。

这类负荷较小零线电流监管要求严格的门店需要治理的零线电流具有如下特殊性：

（1）单个门店用电负荷≦10A，零线电流/相线电流比值高但绝对值偏小，且多存在层度不同的三相电流不平衡问题，进一步增大了零线电流治理难度；

（2）用电监管部门为了防止众多门店零线电流汇聚后危及整个配电系统，多要求执行零线电流低于相线电流25%的最严格管控标准，导致门店负荷越小治理精度要求越高；

（3）门店可谓寸土寸金，在供电线路控制箱的设计上多采用尽可能小的体积，在布局上多安装在角落、夹层等不占空间的偏僻狭小位置，增加的零线电流治理装置也得满足体积小易安装的要求。

LBNPF-ZS系列产品性能特点：

针对这类负荷较小门店零线电流治理的特殊要求，专注谐波治理13年的北京领步公司研发成功LBNPF-JZ系列小负荷零线电流精确治理装置，不仅具有“体积小重量轻的模块化设计”“防腐防磁不锈钢外壳”“即连即用即见效”等LBNPF零线谐波电流治理装置的通用特点外，还特别增设了如下特别功能：

• BNPF-JZ系列产品在行业内率先开发成功10A/7.5A/5A/2.5A四种小容量高精度的零线电流治理装置来满足各类小负荷门店对零线电流的精确治理要求；

• 在行业内率先突破小负荷门店三相电流不平衡难以调整与治理的难题，LBNPF-JZ系列产品均可在负载电流不平衡状态下将全部零线电流治理到≦0.5A，满足用电管理部门的最严格监管要求。

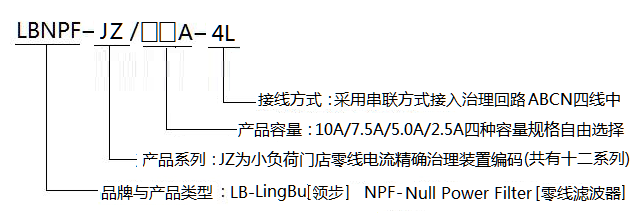

LBNPF-JZ系列产品规格型号

LBNPF-JZ系列小负荷门店零线电流精确治理装置的产品选型非常简单，根据需要治理负载回路相线电流的最大值来选择确定治理设备的配置容量(≦10A)即可。

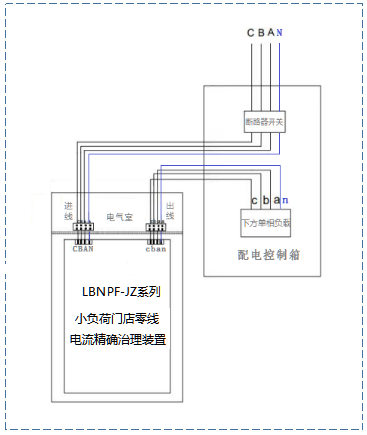

LBNPF-JZ系列产品安装接线示意图

LBNPF-JZ系列产品接线方式与安装场地要求

LBNPF-JZ系列为立式方形模块结构，外形尺寸：宽500深300高750(mm),均可采用落地式安装方式，安装接线方式如上图所示，将需治理回路的ABCN四线均串联接入即可；该系列产品均内置温控散热风机，在设备内部温度到达50℃时风机会自动启动，采用抽吸式出风方式，将模块内部的热风向外抽出，外部冷风从两侧风孔吸入，因此两系列模块两侧进出风孔必须有200mm以上通畅排风空间。

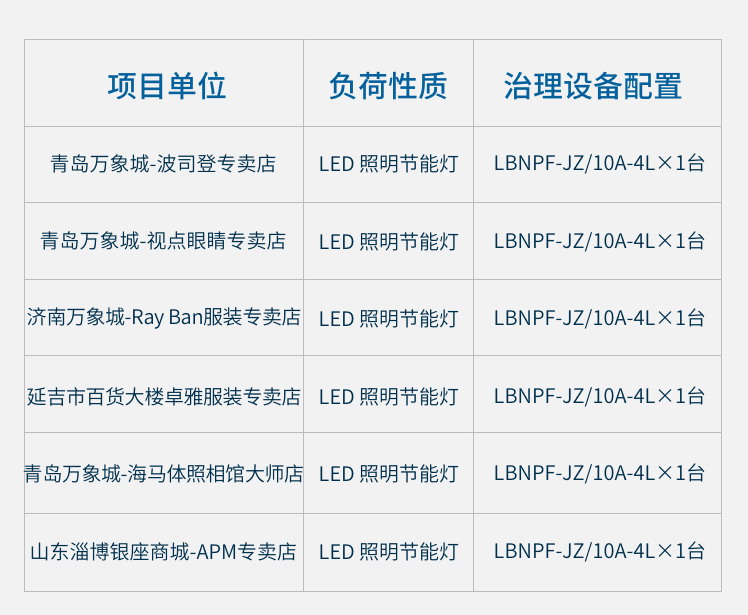

代表性案例介绍：
