LBNPF-DB系列单相变频器专用零线谐波电流治理装置
随着工业自动化程度的不断提高,功率较小的单相变频器以体积小、重量轻、通用性强、拖动领域宽、保护功能
完善、可靠性高、操作简便等优点,在风机、水泵、输送机、搅拌机、络筒机、数控机床等……

1

发展现状

变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。它主要由整流、逆变、制动单元、驱动单元、检测单元和微处理单元等组成。它通过内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,按照输入电源类型可以分为三相变频器和单相变频器,随着工业自动化程度的不断提高,功率较小的单相变频器以体积小、重量轻、通用性强、拖动领域宽、保护功能完善、可靠性高、操作简便等优点,在风机、水泵、输送机、搅拌机、络筒机、数控机床等众多设备的小功率电机上得到了日益广泛的应用!

1

单相变频器跟三相变频器一样,都需要先通过二极管变流器将交流电源整流为直流电源,这个整流环节将产生比较大的谐波成分,所不同的是,三相变频器整流环节产生谐波成分主要5次和7次谐波电流为主,而单相变频器整流环节产生的谐波成分以3次谐波电流为主,单相变频器产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消,而是以360度矢量角完全叠加到零线上,导致零线上3次谐波电流为相线上的3倍左右,整个零线电流也异常增高到相线电流的1-3倍,如此不仅导致自身供电线路零线电缆过流发热老化断裂,当众多单相变频器负载同时投入使用时,还将引起变压器供电主回路保护开关跳闸停电和变压器噪声增大温度升高,严重时直接导致零线断裂起火变压器损毁,危及到整个配电系统的安全运行!

LBNPF-DB系列产品性能特点:

零线电流异常增高的单相变频器负载运行时还具有如下特征:

(1)无论是纺织行业的络筒机生产线还是养殖场中的小功率风机水泵,都是可以按照工艺标准来设计配置小功率电机使用的单相变频器,给其供电的线路与配电柜未经设计变更是固定无变化的;

(2)单相变频电机功率小数量较多,集中分布在三相供电回路上的负载数量是可以尽可能均衡的,但各个工序或环节的变频电机运行是常常不同步甚至不可控的,因此供电线路上三相负载常常存在一定比例的不平衡;

专注谐波治理13年的北京领步公司研发成功的LBNPF-DB系列零线谐波电流治理装置,是针对单相变频器负载特性而设计的零线谐波电流专用治理设备,它具有如下性能特点:

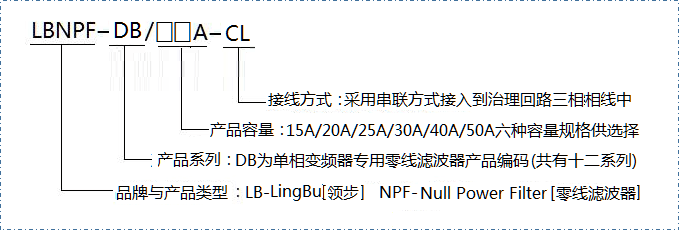

LBNPF-DB系列产品规格型号

4

LBNPF-ZS系列零线电流谐波治理装置的产品选型非常简单,根据需要治理负载回路相线电流的最大值来选择确定治理设备的配置容量即可,产品接线方式如下图所示:

4

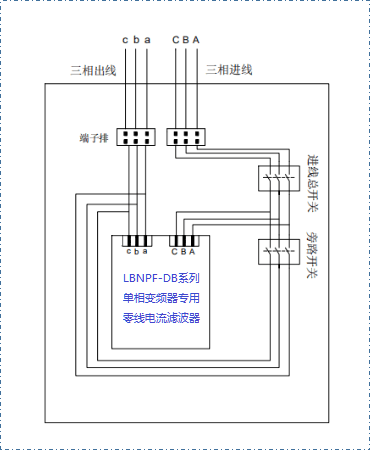

LBNPF-DB系列产品安装接线示意图

LBNPF-DB系列产品安装场地要求

LBNPF-DB系列小容量横式方形模块既可以挂装在墙壁上,也可以安装在支架上,安装时要确认墙壁或支架的承重能力。产品内置温控散热风机,在设备内部温度到达50℃时风机会自动启动,采用抽吸式出风方式,将模块内部的热风向外抽出,外部冷风从两侧风孔吸入,因此两系列模块两侧进出风孔必须有200mm以上通畅排风空间。

代表性案例介绍:

项 目 单 位

负荷性质

治理设备配置

浙江省海盐县澉浦纺织有限公司

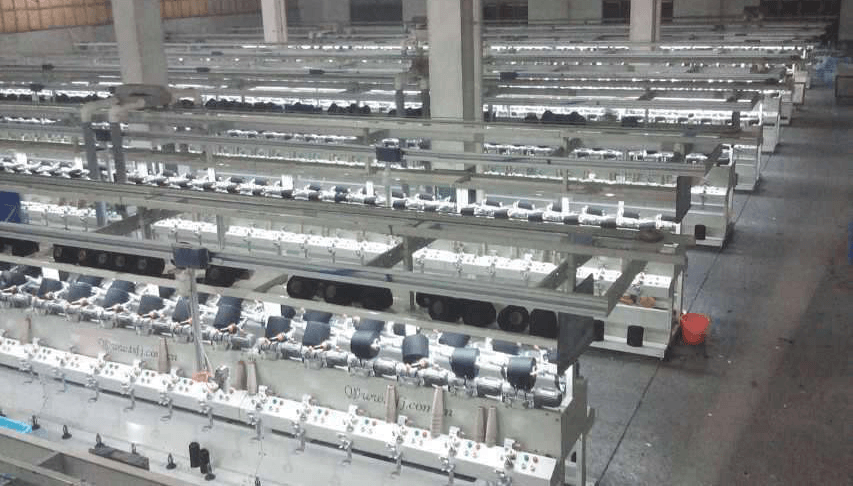

使用480台单相变频器的纺纱络筒机

LBNPF-DB/50A-CL×2台

山东豪格斯莱特养殖设备公司

大型养猪场

单相风机水泵

LBNPF-DB/50A-CL×2台

山东青岛莱西华育养殖有限公司

大型养猪场

单相风机水泵

LBNPF-DB/50A-CL×6台
