谐波治理和无功补偿设备能否达到节能降耗的功能

返回列表来源:领步电能质量发布时间:2019-03-21加入收藏关注:-

专家讲堂1


          一直以来,我们很多的客户都在咨询有源滤波器和SVG是否能节能,小编在这里可以肯定的回答,可以节能,但是具体的节能效果,我们要具体的分析下。

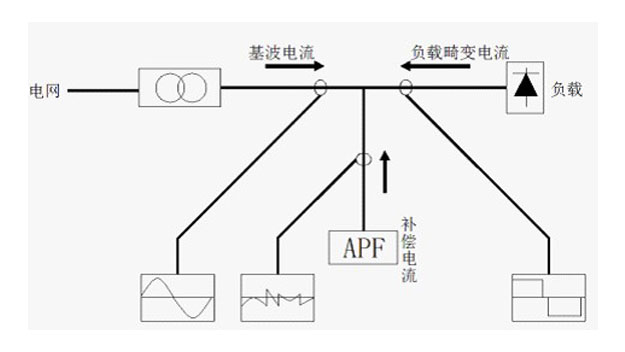

          首先我们就要分析谐波和无功功率带来的能量损耗问题。国际上公认的谐波定义为:“谐波是一个周期电气量的正弦波分量,其频率为基波频率的整倍数”。不失一般性,APF有源电力滤波器和SVG的安装位置如下图所示:

安装位置
电力系统谐波引起的损耗主要表现在以下几个方面:

1、旋转电机等负载上的谐波损耗
          电机受谐波电压畸变的影响较大。电机末端的谐波电压畸变,在电机里表现为谐波磁链。谐波磁链对电机转矩没有太大影响,但是它以与转子同步频率不同的频率旋转,在转子中感应出高频电流,其影响类似于基波负序电流的影响。谐波电压畸变将引起电机的效率下降、发热、振动和高频噪声。
无功功率会增加馈线上电流有效值,增大线损,因此在此不再赘述。
2、馈电线路上的损耗
          如前所述,总均方根值电流的增加会引起馈电线路上的损耗增加
3、中性线上的损耗
          中性线上流过的是零序电流。正常情况下系统中的零序电流含量很低,但谐波中的三次、六次等三的倍数次谐波均属于零序分量,都会流过中性线,将在中性线上产生较大的损耗,并导致中性线严重发热,甚至可能起火造成火灾。
4、变压器上的损耗
          负载电流中含有谐波时,将在三个方面引起变压器发热的增加:
          1)均方根值电流。如果变压器容量正好与负荷容量相同,那么谐波电流将使得均方根值电流大于额定值。总均方根值电流的增加会引起导体耗增加。
          2)涡流损耗。涡流是由磁链引起的变压器的感应电流。感应电流流经绕组、铁芯以及变压器磁场环绕的其它导体时,会产生附加发热。这部分损耗以引起涡流的谐波电流的频率的平方增加。因此,该损耗是变压器谐波发热损耗的重要组成部分。
          3)铁芯损耗。铁损的增加取决于谐波对外加电压的影响以及变压器铁芯的设计。电压畸变的增加将使得铁芯叠片中涡流电流增加,总的影响取决于铁芯叠片的厚度以及钢芯的质量。
          计算有源滤波器节能时,只需计算出APF有源电力滤波器补偿前的总的由谐波、无功及不平衡电流带来的损耗,再计算出补偿后的这部分损耗,两者的差值再减去有源电力滤波器本身的损耗,即可获得APF有源电力滤波器在节能方面的贡献。
          而计算SVG节能时,是需要计算出SVG补偿前缺少的无功功率,一般情况下,功率因数过低,会引起电力部门的无功罚款,装上适合的SVG后,不仅能降低损耗,功率因数提高还会得到相应的奖励。

          但是领步在这里提示大家,有源滤波器和SVG的主要功能是滤除系统谐波并补偿系统无功功率,节能并不是它的主要功能;因此不要奢求APF或SVG在达到96%以上谐波滤除率的同时,还能为您节约20%甚至更多的电能,希望大家能够根据项目具体需求进行选择。


13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<有源滤波器>产品,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
