摘要
小时候我们都玩过跷跷板,一个在上,另一个就在下,有时候还很调皮,硬是通过各种方式保持两端平衡。其实在电力系统中,也经常会出现三相不平衡,三相不平衡中有正序分量、负序分量和零序分量,它们可由原向量图分解出来。
三相不平衡度是指三相电力系统中三相不平衡的程度,用电压或电流负序分量和正序分量的方均根百分比表示。

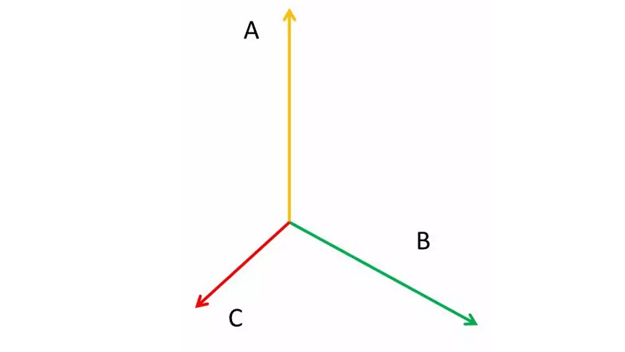

我们再来看看什么是相序。在三相电力系统中,各相电压或电流依其先后顺序分别达到Z大值(以正半波幅值为准)的次序,称为相序。从图2可知,正相序分别到达Z大值的次序为A、B、C;负相序分别到达Z大值的次序为A、B、C。

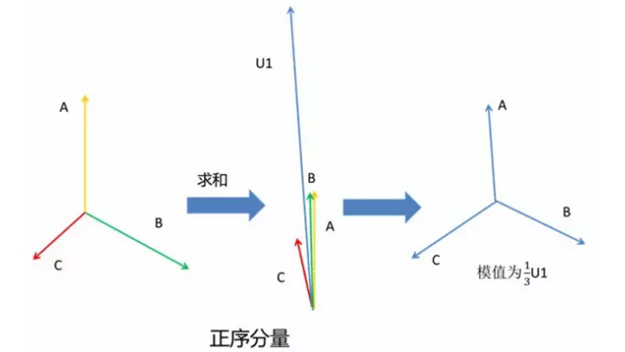

下面先分解出正序向量。先保持A相不动,B相逆时针旋转120°,C相顺时针旋转120°,然后将三个向量求和,得到 向量,取其模值的三分之一即为正序分量的幅值,相序和和图3一致。
然后分解负序分量。先保持A相不动,B相顺时针旋转120°,C相逆时针旋转120°,然后将三个向量求和,得到 向量,取其模值的三分之一即为负序分量的幅值,相序和和图3相反。

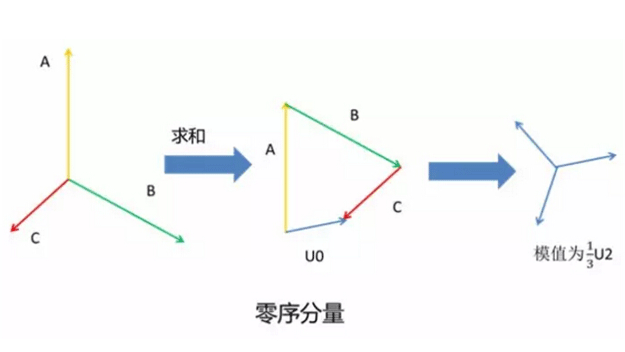

Z后求零序向量。只要将A、B、C三个向量求和,得到 向量,取其模值的三分之一即为零序分量的幅值。
