          我们知道，现在的电力系统因为非线性负载的大量使用导致系统中出现了大量谐波，谐波的危害性很大，所以我们治理系统中的治理，但是在治理时，因为种种原因，我们并不能完全的治理干净谐波，在这样情况下，我们就要有一个谐波治理标准了，下面我们看看谐波都有哪些标准吧，我们又要执行哪些标准呢。

           国际标准：IEC61000-2-2标准适用于公用电网，IIEC61000-2-2标准规定了电网公共接入点处的各次谐波电压含有的THDv约为8%。EC61000-2-4标准适用于厂级电网，IEC61000-2-4标准分三类，第一类针对谐波敏感场合（如计算机、实验室等）THDv为5%;第二类针对电网公共接入点和一部分厂内接入点THDv为8%;第三类主要针对厂内接入点THDv为10%。这两个标准规定了不给电网造成损害所允许的谐波程度，规定了最大允许的电压畸变率THDv。
          以上两个标准还规定了电器设备所允许产生谐波电流的幅值，IEC61000-2-2标准主要针对16A以下，IIEC61000-2-2标准主要针对16～64A。IEEE519-1992标准是个建议标准，目标是将单次THDv限制在3%以下，总THDv限制在5%以下。
          国内标准：GB/T14549-1993中规定，公用电网谐波电压（相电压）限值为380V (220V)，电网电压总THDv为5%，各次谐波电压含有率奇次为4%，偶次为2%。
          由以上标准看来，一般单次电压畸变率在3%～6%的范围，总电压畸变率在5%～8%的范围内是可以接受的。普通的抗干扰标准EN50081和EN50082以及针对变频器的EN61800( lEc1800-3)标准定义了设备在不同的环境中运行时的辐射及抗干扰的水平。上述标准定义了在不同环境条件下的可接受辐射等级：
          ①L级：无辐射限制，适用于在不受干扰的环境下使用变频器的用户和自己处理辐射限制的用户。
          ②H级：根据EN61800-3确定的限制，配置RFI滤波器可以使变频器达到商业级，通常用于非工业的环境。

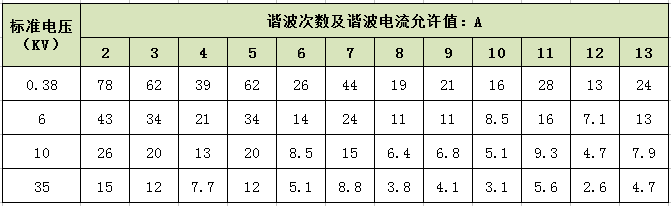

          根据国家标准GBT14549-1993《电能质量公用电网谐波》和GB12668.3-2003《调速电气传动系统产品的电磁兼容性标准及其特定的试验方法》，公共连接点(PCC)的谐波电流限值与电源短路电流和最大基波负载电流之比相关。在基准短路容量下各次谐波电流允许值如图所示。
