电力系统谐波电流检测的方法与谐波治理（一）

返回列表来源：领步电能质量发布时间：2018-08-10分享加入收藏关注：-

          电力是现代人类社会生产与生活不可缺少的一种主要能源形式。随着电力电子装置的应用日益广泛，电能得到了更加充分的利用。但电力电子装置带来的谐波问题对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来了极大影响。谐波被认为是电网的一大公害，对电力系统谐波问题的已被人们高度重视。
          谐波检测是谐波问题中的一个重要分支，对抑制谐波有着重要的指导作用，对谐波的分析和测量是电力系统分析和控制中的一项重要工作，是对继电保护、判断故障点和故障类型等工作的重要前提。准确、实时的检测出电网中瞬态变化的畸变电流、电压，是众多国内外学者致力研究的目标。

一、谐波检测方法介绍
1、傅里叶变换方法

          傅里叶变换是检测谐波的常用方法，用于检测基波和整数次谐波。但是傅里叶变换会产生频谱混叠、频谱泄漏和栅栏效应。怎样减小这些影响是研究的主要任务，通过加适当的窗函数，选择适当的采样频率，或进行插值，尽量将上述影响减到最小。

          延长周期法是在补零法的基础上+，把在一个采样周期内采到的N个点扩展任何整数倍。表达式为：

          与传统的补零法相比，既简化了步骤，又可以获得同样准确或更准确的频谱图。在达到同样的0．9735分率情况下，测量起来步骤更简洁，而且频诣图更准确。

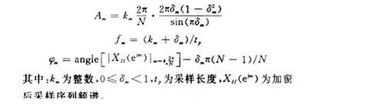

          基于 Hanning窗的插值FFT算法基于 Hanning窗的电网谐波幅值、频率和相位的显示计算公式：

         仿真结果证明，应用上述分析结果，电网诸波幅度、频率和相位的估计达到了预期的分析精度。其中，频率分析精度可控制在0．01％以内，幅值分析精度可在0．5％以内，相位估计精度可达5％。而且随着采样长度的増加，估计精度还可进一步提高。本算法的不足之处是分析窗的宽度一般要达十几个信号周期，参数估计的实时性不够理想。另外，当信号中包含噪声时，如何提高参数估计准确度和精度还值得恸进一步的研究。

（1）改进的快速傅里叶算法

          是将基2分解和基4分解探合在一起，而复数加法次数相同，另外将采样的2个实序列组合咸复序列进行变换，将结果按公式转换为2个实序列的FrT变换结果。模拟试验表明，此种方法具有检测实时性好，測量精度高等优点。基于此种方法研制的16路电力谐波在线监视、分析装置，诸波测量精度达到2％。

（2）基波有功分量剔除法

          从傅里叶变换出发，通过检测负戟电流基波有功分量来检測谐波和无功电流。有畸变电流：

         其中：iL（t）为单相电路中非线性负荷电流，ifp为基波电流有功分量；A1为基波有功分量幅值。

         该方法由于算法简单、所用器件少、适时性较高，不仅能适用于单相电路，而且也适用于三相四线制电路。

2、基于瞬时无功功率理论的检测方法

          瞬时无功功率理论解决了谐波和无功功率的瞬时检测及不用储能元件实现谐波和无功补偿等问题，对治理谐波和研发无功补偿装置等起到了很大的推动作用。

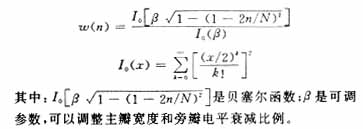

用Kaiser滑动时窗截取谐波电流信号，通过对窗函数参数的选定，能实时检测出基波及各次谐波电流的正序和负序分量，尤其是对信号中谐波含有率较小的频率分量 有较高的检测精度。Kaiser窗函数的表达式为：

         经过试验测量，选取β＝8时，对信号中谐波含有率较小的频率分量的检测精度可与日置公司的谐波分析仪HIOKI3193达到一致或更好的精度。实际应用中，优化选择窗谱的主瓣宽度和旁瓣衰减的比例，以获得最佳的检测效果。对该方法利用Matlab建立仿真模型，并以检测7次正序电流分量为例，在研制的30 kVA有源电力滤波器中验证了有效性和实时性。

（1）一种数字化的实时检测方法
      通过对影响谐波电流检测精度的因数进行分析，可以看出低通滤波器是影响计算精度的主要原因之一。本方法 用复化积分提高检测直流分量的计算精度，用Hamming窗消除直流分量检测过程产生的频谱泄漏。该方法不仅能实时提供有源电力滤波器所需的电流补偿指令信号，还能以较高的精度检测基波和各次谐波电流的正序及负序分量有效值。仿真结果证明了该方法的正确性，并且检测精度可达0．3％以内，在研制的30 kVA有源电力滤波器中得到了成功的应用。该方法特别适合在DSP编程实现，不仅能提供APF所需的电流补偿指令信号，还能以较高的精度计算谐波电流的正序和负序分量有效值。该方法也同样适用于谐波电压检测。
（2）基于广义瞬时电流的方法

          在三相四线制系统下，考虑零序电流分量的存在，选择并给出了αβO坐标系下广义瞬时电流的定义：

         假设三相四线制电路中三相电压对称，将瞬时无功功率的补偿转换成对瞬时无功电流的补偿。将iαβO的瞬时有功电流分解成基波瞬时有功功率和包含因不对称引起的零序电流瞬时有功功率及高次谐波瞬时有功功率分量在内的电流两部分。并给出了该系统下谐波电流和无功功率补偿电路，基于此电路的仿真结果表明，该补偿方法能有效消除电流谐波及无功功率。
