电抗器也叫电感器，根据用途来可分为：
          ①并联电抗器；②串联电抗器；③调谐电抗器；④输出电抗器；⑤输入电抗器；⑥限流电抗器；⑦消弧线圈；⑧阻尼电抗器；⑨平波电抗器。
          电抗器就是导线绕成螺线管形式（空心电抗器），有时为了增加电感值，会在线圈中插入铁心（铁芯电抗器），铁芯中均匀分布多个气隙。
          非调谐补偿滤波单元，即采用串联电抗器与并联电容器串联，根据接入点处系统谐波分布情况，采用合适的电抗率P，即电抗器与串联电容的阻抗比值：Xl/Xc。常用的电抗率为0.5/1%、6/7%、13.5/14%。
低压无功补偿回路串联电抗器，有两个主要作用：
          1.降低电容器投入瞬间涌流在以内，减小故障情况下电流，在允许范围内；如电抗率P选0.5%、1%阻尼电抗器
          2.抑制接入点系统谐波侵入电容，延长电容使用寿命；如电抗率选为7%、14%等。
          第一种情况，使用场合为：在系统谐波含量小（电压总谐波畸变率THDu＜5%），对用电设备影响不大，不需要特别抑制及治理措施。 一般采用纯电容补偿方案。当然有条件的话串联阻尼电抗器，能减小合闸涌流对电容器金属极板的冲击，起保护电容器，减小系统电压波动
          第二种应用情况为：系统各次谐波明显，电压总谐波畸变率THDu＞5%，对敏感设备已经造成影响，像无功补偿用电容，谐波侵入，造成严重过载，发热等、采取的应对措施是前段串联电抗器，改变补偿支路的阻抗特性，防止谐波的放大甚至谐振。
          低压系统谐波次数、含量主要集中在13次以内，其中3次、5次、7次、9次、11次为重灾区。
          我们知道了谐波对并联电容器的危害，对补偿稳定性的危害，就必须采取串联电抗器的办法
          那电抗器要怎么选，选多大的合适哪？

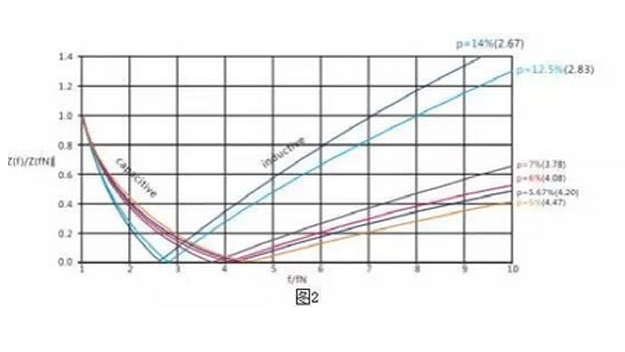

         横坐标为系统谐波次数，1为基波（频率50Hz）、2次谐波（频率100Hz）、3次谐波（频率为150Hz）…；
          纵坐标为单元（电容+电抗）基波与谐波下阻抗比值；曲线为各类电抗率，曲线与横坐标的交点为P对应的调谐次数。
         曲线与横坐标交点的左侧，单元阻抗呈容性（capacitive）,右侧单元阻抗呈感性（inductive）如电抗率14%的电容+电抗组合单元
          ①对于基波（1次）落在坐标交点（2.67次）的左侧，因为f=50Hz时单元呈容性，系统阻抗呈感性，从而用作无功补偿，提高系统功率因数；
          ②3次谐波落在坐标交点（2.67次）的右侧，在f=150Hz组合单元阻抗呈感性，而系统总阻抗呈感性，所以不发生串联或并联谐振，也无谐波电流放大风险。
抑制了三次谐波侵入电容，对三次以上谐波也一样抑制效果。
          当电抗率选7%的组合单元时，坐标交点（调谐次数为3.78次），同样分析：可补偿基波（1次）无功功率，抑制5次及以上谐波。
          但是3次谐波落在交点左侧，在f=150Hz下单元阻抗呈容性,系统总阻抗呈感性，正负抵消，谐波阻抗减小，3次谐波电流增加，导致总电流增加。
所以此种情况下，不能选择7%电抗率，应选14%电抗率。
