零线电流过大的危害
               零线电流过大会使零线电缆发热引起绝缘老化加速，击穿绝缘造成短路，大大增加了火灾隐患的概率；零线电流在变压器内部循环流动降低变压器容量，增加变压器损耗，使变压器严重发热，严重时可能烧毁变压器；零线长时间过流会被烧断，系统电压由220V变成400V,设备将会被烧毁，增加企业的预算成本；造成零点飘移，使零线对地产生电压，对设备及人身安全造成伤害；零线电流过大，造成开关无规律频繁跳闸，频繁跳闸停电，耽误运行；增加供电系统中设备和材料的损耗、发热、加速绝缘老化缩短使用寿命。

变压器发热的危害
                变压器过热对其使用寿命具有极大的影响。变压器的绝缘耐热等级为A级时，绕组绝缘极限温度为105℃。GB 1094中规定：油浸式变压器绕组平均温升限值是65K，顶部油温升是55K，铁芯和油箱是80K。对于变压器来说，在额定负载情况下，绕组的Z热点控制在98℃以下，通常Z热点比上层油温高出13℃，即上层油温控制在85℃以下。
                国际电工委员会(IEC)认为在80～140℃的温度范围内，温度每增加6℃，变压器绝缘有效使用寿命就缩短1倍，这就是变压器运行的6℃法则。IEC还规定，绕组热点温度任何时候不得超过140℃，一般取130℃作为设计值。

引起变压器发热、零线电流过大的原因是什么
                三相四线制系统中变压器一般采用Δ／Y连接，这样零序性电流在变压器的高压线包中没有流通回路，零序性谐波电流不能流入上游系统，减小了零序性谐波电流对上游系统的影响。但是变压器低压侧三次谐波电流会在高压侧绕组感应出三次谐波电流在△绕组形成环流，该环流很大，增加高压绕组损耗，变压器发热严重。
                 因此我们可以看出，三次谐波造成变压器过热、零线电流过大，所以我们必须对三次谐波电流进行治理。

治理方法
一、增加容量
                加大变压器的容量，使变压器在谐波电流存在的条件下，也不会过热。K因子变压器就是这种变压器，专门用在非线性负荷的条件下；增加零线的截面积，由于零线电流可以达到相线电流1.73倍，因此只要将零线的截面增大一倍，就可以防止零线过热；增加过流保护装置的容量，使其在脉冲电流的条件下不会动作。
二、三次谐波滤波器

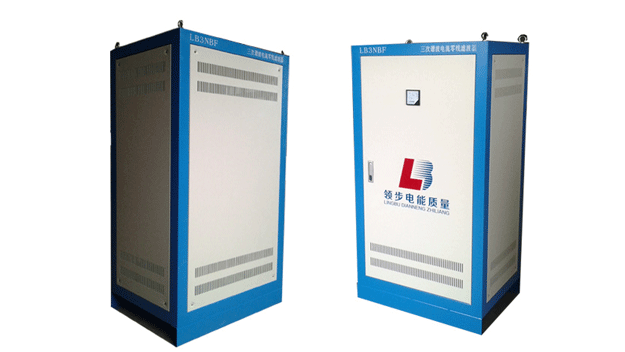

               我们知道，相线与零线共同构成了 3 次谐波电流的通路，如果在零线上阻断 3 次谐波电流，那么相线上自然就没有 3 次谐波电流了。由于 LB3NBF 对于 3 次谐波电流具有很高的阻抗，故将LB3NBF 安装在变压器的次级端，串联在零线上，这样就能够实现阻断 3 次谐波电流从零线流回变压器。
因此，用 LB3NBF 治理零线的 3 次谐波电流主要的好处是从全系统的角度治理，对整个供电系统的 3 次谐波电流进行消除，配电系统上的任何设备都能够受益。

安装方式
                LB3NBF 需串联安装在系统的零线上。其安装位置可以在配电系统的任何位置，即可以安装在变压器的输出端，也可以安装在总配电柜处，也可以安装在分配电盘处。但是 LB3NBF 安装的位置不同，3 次谐波电流抑制作用和节电效果不同。
                LB3NBF 与大家熟悉的有源无源谐波滤波器不同。一般的谐波滤波器仅能保证安装位置上游的谐波电流达到控制目标，而对下游的谐波电流没有任何效果。LB3NBF 对于其安装位置下游线路上的 3 次谐波电流具有良好的抑制作用，当然，下游没有了谐波电流，上游的谐波电流也就自然消失了。
               由于 LB3NBF 能够对安装位置下游的所有线路上的 3 次谐波电流起到抑制作用， 因此 ， 建议尽量在上游的位置安装  LB3NBF ，这样受益的范围是 F LB3NBF  下游的所有线路。例如，如果在变压器的输出端安装 LB3NBF，则该变压器的下游所有线路都不会受到 3 次谐波电流的危害。
                LB3NBF 的安装过程很简单，只要将原来系统的零线断开，将 LB3NBF 串联接入即可。连接LB3NBF 系列 3 次谐波电流滤波器产品介绍好后，即可投入运行，不需要任何调试。
