北京领步专业解决变频器谐波对电动机的影响（下）

返回列表来源：领步电能质量发布时间：2017-11-23分享加入收藏关注：-

变频器产生谐波的治理措施
隔离措施
          隔离是电磁兼容的重要技术措施之一，系指从电路上把干扰源和易受干扰元件隔开，使它们不发生电的联系。在变频调速系统中，通常在电源与放大电路之间使用隔离变压器以消除传导干扰，其次，将不同信号线隔开铺设，或采用屏蔽双绞线，或各自单独走线，使信号线不与电力线平行走线。
屏蔽措施
          屏蔽是电子设备电磁兼容的重要措施，它能有效地抑制通过空间传播的各种干扰源，既可阻止或减少电子设备内的辐射电磁能量对外传播，又可阻止或减少外部辐射对电子设备的影响。根据屏蔽机理，变频器常用的是电场平布，即是采用金属导体的外壳将变频器屏蔽，不让其干扰源泄漏。同时变频器的控制线也要屏蔽，并做好屏蔽层的良好可靠接地。
接地措施
          接地分为保护接地和工作接地，其作用均为抑制干扰源，提高电子设备抗电磁干扰的能力。变频器的正确可靠接地是抑制噪声和减少干扰主要措施，如将变频器与电源分开接地，其抑制干扰效果更好。
          变频器的接地，先在机柜内将各种接地线汇于柜内的汇流排，然后用粗铜线接到公共接地体上。但应禁止与电源、避雷器的接地线连在一起，接地线之间的绝缘应良好可避免接地干扰。
滤波措施

          滤波既可抑制从电子设备输出的干扰源，又能抑制从电源引入的干扰源。为减少电磁噪声，可在变频器输出侧设置输出滤波器;为减少电源的干扰，可在变频器输入侧设置输入滤波器，同时滤波器外壳应和变频器外壳牢固连在一起并可靠接地，其目的是建设接触电阻，提高滤波效果。

          另外，如系统中谐波含量较高，我们可以在低压总母线处并联LBAPF系列有源滤波器，它能够彻底消除变频器产生的谐波电流，解决因谐波导致的各种干扰问题。北京领步拥有多年的变频器谐波治理项目经验，如有相关技术需求和产品选型问题，欢迎随时拨打我们的服务热线。

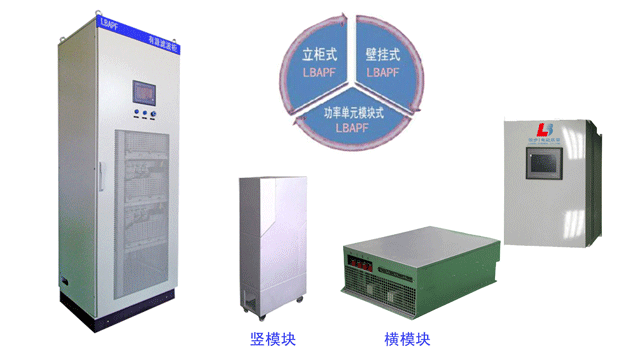

LBAPF有源滤波器产品外形如下：

          [北京领步]是专注企事业单位用电异常问题治理的专家，致力于开发前端技术和产品，推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”，了解更多<有源滤波器谐波治理>方案，欢迎点击我们的在线客服进行咨询，或者直接拨打全国统一服务热线400-056-5258，我们期待您的来电！
